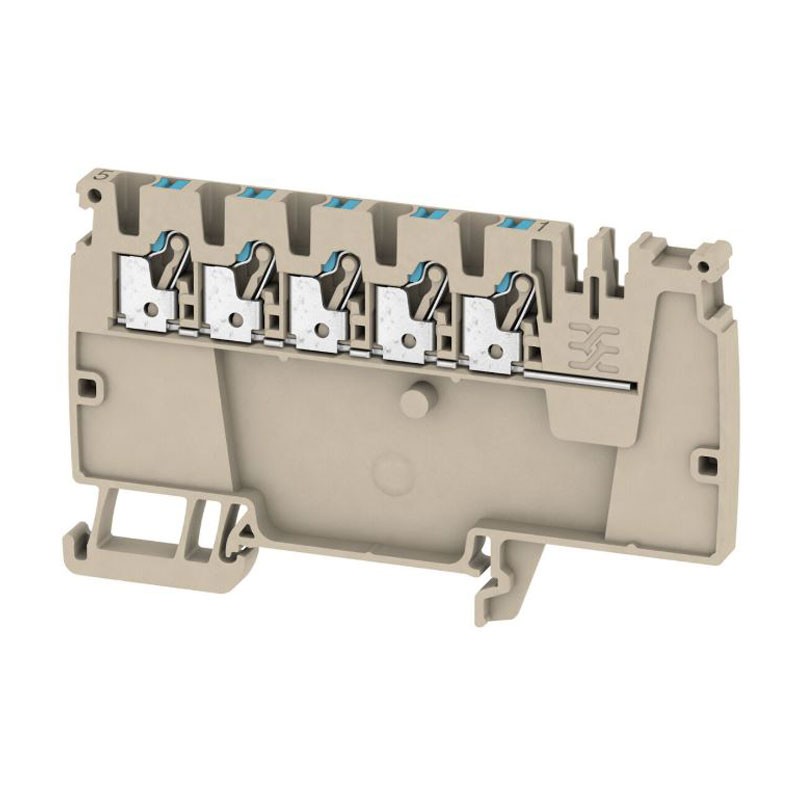

Morsetto Weidmuller Push-In 2,5mmq beige/blu
WEI 1988100000
4050118372762
Morsetto Weidmüller AAP12 2.5 LI BL Push-In da 2,5 mmq, colore beige scuro, per guida DIN TS35, conforme IEC 60947-7-1:
-
Sezione nominale: 2,5 mmq
-
Tensione nominale 800 V AC/DC
-
Corrente nominale 24 Ampere
-
Corpo isolante in Wemid UL94 V-0
-
Colore beige scuro con azionamento blu
-
Conforme RoHS e REACH
-
Esecuzione a prova di esplosione
-
Conforme IEC 60947-7-1, RoHS e REACH
-
Dimensioni: 5,1 × 89 × 53,5 mm
-
Connessioni AWG: 28 – 12
3,15 €
Articoli disponibili: 300
: 90
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto Weidmuller Push-In, connessione rapida ed efficiente nei quadri elettrici
Il morsetto AAP12 2.5 LI BL Push-In è progettato per semplificare il cablaggio nei quadri elettrici e nei sistemi di automazione. La tecnologia Push-In consente l’inserimento diretto del conduttore senza l’uso di utensili, riducendo i tempi di installazione e garantendo una connessione stabile e resistente alle vibrazioni.
Questa soluzione è ideale per applicazioni dove sono richiesti ordine, velocità di montaggio e sicurezza elettrica, anche in spazi ridotti.
Prestazioni elettriche e sicurezza
Con una sezione di dimensionamento pari a 2,5 mmq, il morsetto supporta una corrente nominale fino a 24 A e una tensione nominale di 800 V sia in AC che in DC. La resistenza di passaggio contenuta (1,33 mΩ) e la potenza dissipata di soli 0,77 W contribuiscono a ridurre le perdite energetiche e il riscaldamento del collegamento.
La tensione impulsiva di 8 kV, unita alla classe di sovratensione III e al grado di lordura 3, garantisce un funzionamento sicuro anche in ambienti industriali complessi e soggetti a disturbi elettrici.
Materiali sicuri e conformità normativa
Il corpo isolante è realizzato in Wemid, materiale tecnico ad alte prestazioni che garantisce ottima resistenza meccanica e termica. La classe di infiammabilità UL 94 V-0 offre un elevato livello di sicurezza antincendio. Il morsetto è conforme RoHS senza esenzioni e REACH, privo di sostanze SVHC oltre lo 0,1%, ed è idoneo per installazioni a prova di esplosione, rendendolo adatto anche ad ambienti con requisiti di sicurezza elevati.
Il morsetto è conforme RoHS senza esenzioni e REACH, privo di sostanze SVHC superiori allo 0,1%, ed è idoneo per installazioni a prova di esplosione, rendendolo utilizzabile anche in contesti industriali con requisiti di sicurezza avanzati.
La resistenza di passaggio di 1,33 mΩ e la potenza dissipata contenuta (0,77 W) contribuiscono a ridurre le perdite energetiche e a mantenere un comportamento termico ottimale nel tempo.
Compatto e funzionale nei quadri elettrici
Grazie alla larghezza ridotta di 5,1 mm, il morsetto AAP12 2.5 LI BL consente una disposizione ordinata dei collegamenti su guida DIN TS35, ottimizzando lo spazio all’interno del quadro. Il fissaggio innestabile ne facilita il montaggio e la manutenzione.
| DATI DI DIMENSIONAMENTO | |
|---|---|
| Sezione di dimensionamento | 2,5 mmq |
| Tensione nominale | 800 V |
| Tensione nominale DC | 800 V |
| Corrente nominale | 24 A |
| Corrente con conduttore max. | 24 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di passaggio | 1,33 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata | 0,77 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| DATI GENERALI | |
| Guida equipaggiata | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| Materiale di base | Wemid |
| Colore | Beige scuro |
| Colore elementi di azionamento | Blu |
| Classe d'infiammabilità | UL 94 V-0 |
| CONNESSIONI | |
| Sezione di collegamento cavo AWG (min.) | AWG 28 |
| Sezione di collegamento cavo AWG (max.) | AWG 12 |
| Tipo di collegamento | PUSH IN |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Profondità | 53,5 mm |
| Profondità inclusa guida DIN | 54 mm |
| Posizione verticale | 89 mm |
| Larghezza | 5,1 mm |
| Peso netto | 0,024 g |
| ALTRI DATI TECNICI | |
| Bloccabile | No |
| Perno d’arresto | No |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | Destra |
| Tipo di fissaggio | Innestabile |
| Tipo di montaggio | Guida TS 35 |
| CONFORMITÀ | |
| RoHS | Conforme, senza esenzione |
| REACH SVHC | Nessuna sostanza > 0,1 wt% |
