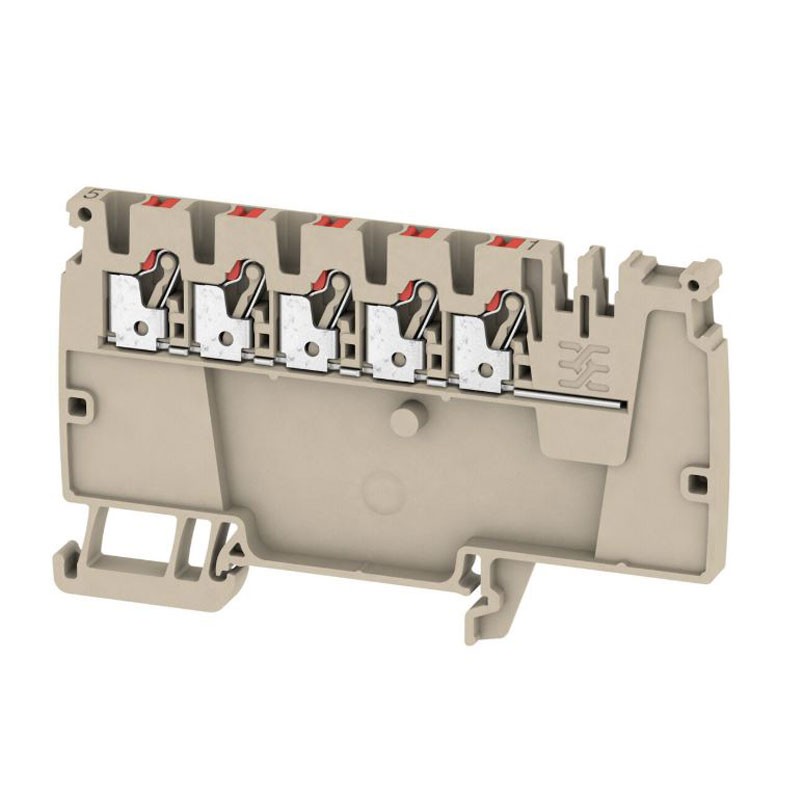

Morsetto Weidmuller Push-In 2,5mmq beige
WEI 1988290000
4050118372779
Morsetto Weidmüller AAP12 2.5 LI RD Push-In da 2,5 mmq, colore beige scuro, per guida DIN TS35, conforme IEC 60947-7-1:
-
Sezione nominale: 2,5 mmq
-
Tensione nominale 800 V AC/DC
-
Corrente nominale 24 Ampere
-
Corpo isolante in Wemid UL94 V-0
-
Colore beige scuro AL / LI con azionamento rosso
-
Conforme RoHS e REACH
-
Esecuzione a prova di esplosione
-
Conforme IEC 60947-7-1, RoHS e REACH
-
Tecnologia Push-In per cablaggio rapido e sicuro
3,15 €
Articoli disponibili: 300
: 90
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto Weidmuller Push-In, connessione rapida ed efficiente nei quadri elettrici
Il morsetto Weidmüller AAP12 2.5 LI RD Push-In è progettato per applicazioni di distribuzione, comando e segnalazione all’interno di quadri elettrici industriali e sistemi di automazione. La tecnologia Push-In consente l’inserimento diretto del conduttore senza l’uso di utensili, riducendo sensibilmente i tempi di cablaggio e aumentando la produttività durante l’installazione.
Questa soluzione assicura inoltre un collegamento stabile e resistente alle vibrazioni, caratteristica fondamentale negli impianti industriali dove affidabilità e continuità di servizio sono requisiti essenziali.
Prestazioni elettriche affidabili
Con una sezione di dimensionamento pari a 2,5 mmq, il morsetto supporta una corrente nominale fino a 24 A e una tensione nominale di 800 V, risultando adatto a numerose applicazioni di potenza e controllo.
La tensione impulsiva di 8 kV, unita alla classe di sovratensione III e al grado di lordura 3, garantisce un funzionamento sicuro anche in ambienti industriali complessi e soggetti a disturbi elettrici. La resistenza di passaggio di 1,33 mΩ e la potenza dissipata contenuta (0,77 W) contribuiscono a ridurre le perdite energetiche e a mantenere un comportamento termico ottimale nel tempo.
Materiali sicuri e conformità normativa
Il corpo isolante è realizzato in Wemid, materiale tecnico ad alte prestazioni con classe di infiammabilità UL 94 V-0, che garantisce elevati standard di sicurezza contro il rischio di incendio.
Il morsetto è conforme RoHS senza esenzioni e REACH, privo di sostanze SVHC superiori allo 0,1%, ed è idoneo per installazioni a prova di esplosione, rendendolo utilizzabile anche in contesti industriali con requisiti di sicurezza avanzati.
La resistenza di passaggio di 1,33 mΩ e la potenza dissipata contenuta (0,77 W) contribuiscono a ridurre le perdite energetiche e a mantenere un comportamento termico ottimale nel tempo.
Compatto e funzionale
Grazie alla larghezza ridotta di 5,1 mm e al fissaggio innestabile su guida DIN TS35, il morsetto AAP12 2.5 LI RD consente un cablaggio ordinato e un utilizzo efficiente dello spazio all’interno del quadro elettrico. Il colore beige scuro con azionamento rosso facilita l’identificazione visiva dei circuiti.
| DATI DI DIMENSIONAMENTO | |
|---|---|
| Sezione di dimensionamento | 2,5 mmq |
| Tensione nominale | 800 V |
| Tensione nominale DC | 800 V |
| Corrente nominale | 24 A |
| Corrente con conduttore max. | 24 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di passaggio | 1,33 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata | 0,77 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| DATI GENERALI | |
| Guida equipaggiata | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| Materiale di base | Wemid |
| Colore | Beige scuro |
| Colore elementi di azionamento | Rosso |
| Classe d'infiammabilità | UL 94 V-0 |
| CONNESSIONI | |
| Sezione di collegamento cavo AWG (min.) | AWG 28 |
| Sezione di collegamento cavo AWG (max.) | AWG 12 |
| Tipo di collegamento | PUSH IN |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Profondità | 53,5 mm |
| Profondità con guida DIN | 54 mm |
| Posizione verticale | 89 mm |
| Larghezza | 5,1 mm |
| Peso netto | 0,024 g |
| ALTRI DATI TECNICI | |
| Bloccabile | No |
| Perno d’arresto | No |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | Destra |
| Tipo di fissaggio | Innestabile |
| Tipo di montaggio | Guida TS 35 |
| CONFORMITÀ | |
| RoHS | Conforme, senza esenzione |
| REACH SVHC | Nessuna sostanza > 0,1% in peso |
