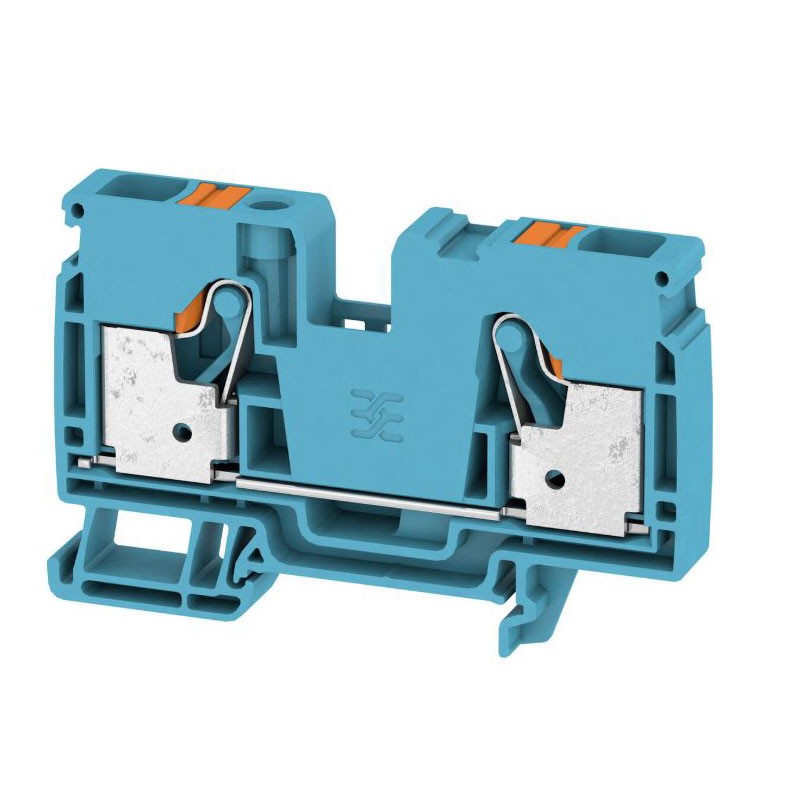

Morsetto passante Weidmuller Push-In 10mmq blu
WEI 2490370000
4050118500806
Morsetto passante Weidmüller A2C 10 BL Push-In da 10 mmq, colore blu, per guida DIN TS35, conforme IEC 60947-7-1:
-
Tensione nominale 1000 V AC/DC
-
Sezione nominale: 10 mmq
-
Colore corpo: Blu, con pulsanti di azionamento arancioni
-
Montaggio: Guida DIN TS 35
-
Tecnologia Push-In per cablaggio rapido e sicuro
-
Corrente nominale: 57 Ampere
-
Classe di infiammabilità: UL 94 V-0
-
Materiale: Wemid UL94 V-0
-
Conforme IEC 60947-7-1, RoHS e REACH
-
Dimensioni (LxAxP): 10 × 80,5 × 51,5 mm
-
Potenza dissipata contenuta 1,82 Watt
2,22 €
Articoli disponibili: 75
: 45
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto passante Weidmuller Push-In, soluzione professionale per cablaggi di potenza
Il morsetto passante Weidmüller A2C 10 BL Push-In è progettato per applicazioni industriali che richiedono elevata capacità di corrente e tensione, mantenendo al tempo stesso rapidità di installazione e massima sicurezza. La tecnologia Push-In consente l’inserimento diretto dei conduttori rigidi o flessibili con puntalino, eliminando l’uso di viti e riducendo drasticamente i tempi di cablaggio nei quadri elettrici.
Questa soluzione assicura una connessione stabile e affidabile nel tempo, anche in presenza di vibrazioni o sollecitazioni meccaniche, risultando ideale per automazione industriale, distribuzione di potenza e impianti di controllo.
Prestazioni elettriche elevate e affidabili
Con una sezione di dimensionamento da 10 mm², il morsetto supporta una corrente nominale fino a 57 A e una tensione nominale di 1000 V, rendendolo adatto anche a circuiti di potenza ad alte prestazioni. La tensione impulsiva di 8 kV, unita alla classe di sovratensione III e al grado di lordura 3, garantisce sicurezza operativa anche in ambienti industriali complessi.
La bassa resistenza di passaggio (0,56 mΩ) contribuisce a ridurre le perdite energetiche, mentre la potenza dissipata contenuta (1,82 W) assicura un funzionamento efficiente e duraturo.
Materiali sicuri e conformità alle normative
Il corpo isolante in Wemid, con classe di infiammabilità UL 94 V-0, offre un’elevata resistenza termica e meccanica. Il morsetto è conforme RoHS senza esenzioni e REACH, privo di sostanze SVHC oltre lo 0,1%, garantendo la piena conformità alle normative ambientali e di sicurezza più restrittive.
È prevista la piastra terminale, necessaria per una corretta chiusura di fine fila su guida DIN.
Nonostante l’elevata capacità di connessione, il morsetto mantiene dimensioni ottimizzate (larghezza 10 mm), consentendo una disposizione ordinata e razionale dei componenti su guida DIN TS35. È la scelta ideale per quadri elettrici industriali, armadi di distribuzione e sistemi di automazione avanzata.
| DATI ELETTRICI | |
|---|---|
| Sezione di dimensionamento | 10 mm² |
| Tensione nominale | 1000 V |
| Tensione nominale DC | 1000 V |
| Corrente nominale | 57 A |
| Corrente con conduttore max. | 57 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di passaggio | 0,56 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata | 1,82 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| DATI GENERALI | |
| Materiale di base | Wemid |
| Colore | Blu |
| Colore elementi di azionamento | Arancione |
| Classe d'infiammabilità | UL 94 V-0 |
| Guida equipaggiata | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| CONNESSIONI | |
| Sezione cavo AWG (min.) | AWG 20 |
| Sezione cavo AWG (max.) | AWG 6 |
| Numero di punti di serraggio | 2 |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Larghezza | 10 mm |
| Altezza | 80,5 mm |
| Profondità | 51,5 mm (52,5 mm con guida DIN) |
| Peso netto | Circa 0,033 g |
| DATI DI SISTEMA | |
| Piastra terminale necessaria | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| CONFORMITÀ | |
| RoHS | Conforme, senza esenzione |
| REACH SVHC | Nessuna sostanza > 0,1% in peso |
