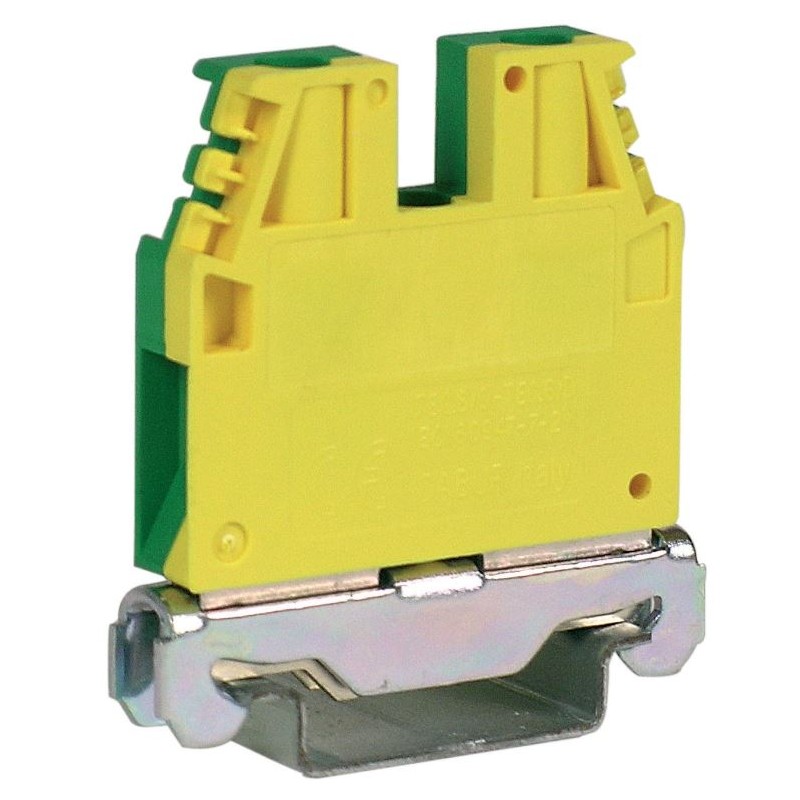

Morsetto di terra Cabur 6mmq giallo verde
CBR TO120
8017963044066
Morsetto di terra Cabur Serie TEC codice TO120, per guida TH35, corpo isolante chiuso, stesso ingombro delle serie CBC e GPA:
-
Con serraggio a vite
-
Tensione impulsiva / grado inquinamento: 8 kV / 3
-
Sezione nominale: 6 mmq
-
Colore: giallo/verde
-
1 piano di terra
-
Montaggio su guida DIN TH35
-
Corpo isolante chiuso (non richiede piastrina terminale)
-
Dimensioni: L 44 mm | H su TH35-7.5/15: 52 / 60 mm
-
Ingombri compatibili con serie CBC e GPA
-
Montaggio: Guida DIN TH35
-
Materiale isolante: Poliammide UL94V-0
3,87 €
Articoli disponibili: 45
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Morsetto di terra Cabur 6mmq, affidabilità e sicurezza per la messa a terra
Il morsetto di terra Cabur Serie TEC TO120 è progettato per garantire una connessione di terra sicura, stabile e conforme alle normative negli impianti elettrici industriali e civili. Il corpo isolante chiuso migliora la protezione contro i contatti accidentali e semplifica l’installazione, eliminando la necessità della piastrina terminale.
Il profilo e gli ingombri identici alle serie CBC e GPA consentono una perfetta intercambiabilità nei quadri elettrici, mantenendo ordine e uniformità di cablaggio.
Ampia capacità di connessione e serraggio affidabile
Il sistema di serraggio a vite assicura un contatto elettrico stabile nel tempo. Il morsetto supporta conduttori flessibili e rigidi da 0,5 a 10 mm², oltre a conduttori con terminale (modello 6 mm² – WP60/20). La coppia di serraggio controllata garantisce affidabilità anche in ambienti soggetti a vibrazioni.
Conformità UL, ATEX e IEC Ex
Il morsetto è conforme alle normative UL (fino a 600 V AC/DC) e risponde ai requisiti ATEX e IEC Ex, con tensione impulsiva nominale 8 kV e grado di inquinamento 3. Il materiale isolante in poliammide UL94V-0 assicura autoestinguenza e resistenza termica fino a 130 °C (EN 60216-1).
| DATI GENERALI | |
|---|---|
| Funzione / Tipo | Morsetto di terra |
| Sezione nominale | 6 mm² |
| Calibro | A5 |
| CAPACITÀ DI CONNESSIONE | |
| Conduttore flessibile | 0,5 – 10 mm² |
| Conduttore rigido | 0,5 – 10 mm² |
| Conduttore con terminale | 6 mm² – WP60/20 |
| CARATTERISTICHE ELETTRICHE (UL) | |
| Tensione massima AC/DC | 600 V |
| Corrente massima con sezione nominale | 600 V |
| Sezione (min–max) | 24 – 8 AWG |
| Coppia di serraggio (UL) | 15 lb·in |
| CARATTERISTICHE ELETTRICHE (ATEX / IEC Ex) | |
| Tensione impulsiva nominale / grado di inquinamento | 8 kV / 3 |
| CARATTERISTICHE MECCANICHE | |
| Lunghezza di spellatura | 10 mm |
| Coppia di serraggio (nominale / max.) | 0,8 / 1,4 Nm |
| Larghezza (passo) | 8 mm |
| Lunghezza | 44 mm |
| Altezza su guida TH35-7.5 / TH35-15 / G32 | 52 / 60 / – mm |
| MATERIALI | |
| Materiale plastico | Poliammide UL94 V-0 |
| Indice di temperatura materiale isolante (EN 60216-1) | 130 °C |
Non ci sono recensioni
Scheda tecnica
- Colore: Giallo/Verde
- Tipologia: Morsetti
- Sezione: 6mmq
