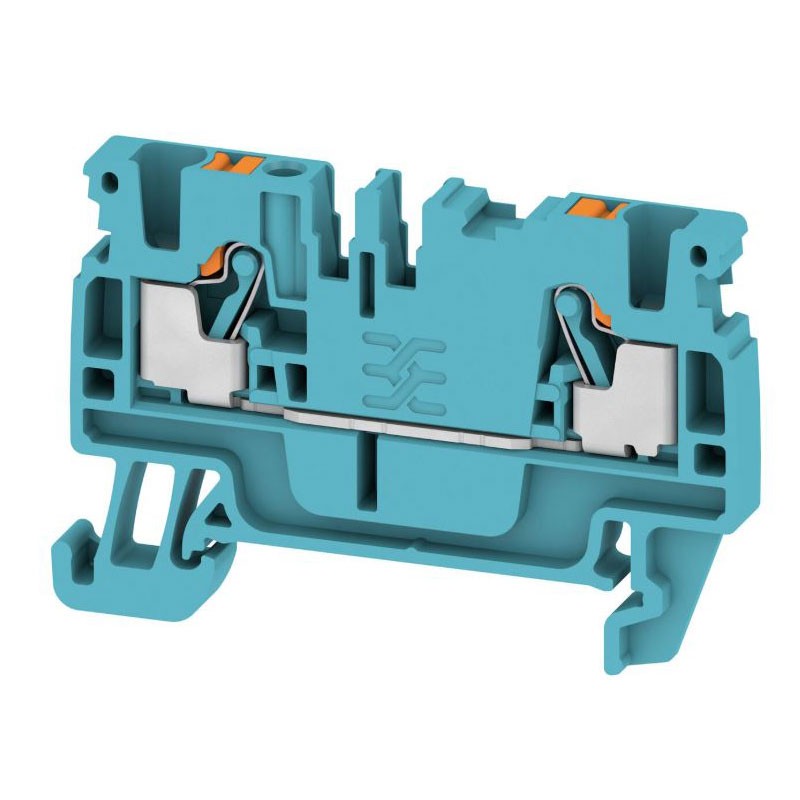

Morsetto passante Weidmuller Push-In 2,5mmq blu
WEI 1521880000
4050118328141
Morsetto passante Weidmüller Push-In 2,5 mm² colore blu, per guida DIN TS 35. Collegamento rapido senza utensili, fino a 800 V e 24 A, ideale per quadri elettrici affidabili e ordinati:
-
Tecnologia di collegamento: PUSH IN
-
Sezione nominale: 2,5 mm²
-
Colore: Blu
-
Montaggio: Guida DIN TS 35
-
Tensione nominale AC/DC: 800 V
-
Corrente nominale: 24 Ampere
-
Classe di infiammabilità: UL 94 V-0
-
Materiale: Wemid
-
Conforme RoHS e REACH
-
Lunghezza spellatura: 10 mm
-
Grado di lordura: 3
0,87 €
Articoli disponibili: 500
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto passante Weidmuller Push-In, connessione rapida e sicura nei quadri elettrici
Il morsetto passante Weidmüller Push-In da 2,5 mm² è progettato per garantire connessioni affidabili, veloci e durature nei quadri elettrici industriali e civili. La tecnologia Push-In consente l’inserimento diretto dei conduttori rigidi o flessibili con terminale, riducendo i tempi di cablaggio e migliorando la produttività.
Il colore blu lo rende ideale per l’identificazione di circuiti di comando o neutro (secondo le convenzioni di cablaggio), contribuendo a un quadro ordinato e facilmente manutenibile.
Prestazioni elettriche elevate e conformità normativa
Il morsetto è dimensionato per 800 V e 24 A, con una tensione impulsiva di 8 kV, garantendo sicurezza anche in presenza di sovratensioni. La bassa resistenza di passaggio (1,33 mΩ) riduce le perdite e la dissipazione di calore.
È conforme alla norma IEC 60947-7-1 e adatto anche ad applicazioni in ambienti critici grazie all’esecuzione a prova di esplosione.
Affidabilità meccanica e resistenza termica
Realizzato in Wemid con classe di infiammabilità UL 94 V-0, il morsetto assicura un’elevata resistenza meccanica e termica. Supporta un ampio range di temperature, da –60 °C a +130 °C in esercizio continuo, rendendolo adatto anche ad applicazioni industriali gravose.
| DATI DI DIMENSIONAMENTO | |
|---|---|
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 800 V |
| Tensione nominale DC | 800 V |
| Corrente nominale | 24 A |
| Corrente con conduttore max. | 24 A |
| Tensione impulsiva di dimensionamento | 8 kV |
| Resistenza di passaggio | 1,33 mΩ (IEC 60947-7-x) |
| Potenza dissipata | 0,77 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Tipo di collegamento | PUSH-IN |
| DATI GENERALI | |
| Guida equipaggiata | TS 35 |
| Tipo di montaggio | Guida di supporto TS 35 |
| Tipo di fissaggio | Innestabile |
| Lato aperto | Destro |
| Esecuzione a prova di esplosione | Sì |
| Bloccabile | No |
| Con perno d’arresto | No |
| CONNESSIONI | |
| Campo sezioni (min.) | 0,14 mm² |
| Campo sezioni (max.) | 4 mm² |
| Sezione cavo AWG (min.) | AWG 28 |
| Sezione cavo AWG (max.) | AWG 12 |
| Direzione di collegamento | Dall’alto |
| Lunghezza di spellatura | 10 mm |
| Dimensione lama | 0,6 × 3,5 mm |
| MATERIALI E COLORI | |
| Materiale di base | Wemid |
| Colore | Blu |
| Colore elementi di azionamento | Arancione |
| Classe di infiammabilità | UL 94 V-0 |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Larghezza | 5,1 mm |
| Altezza | 55 mm |
| Profondità | 36,5 mm (37 mm con guida DIN) |
| DATI DI SISTEMA | |
| Piastra terminale necessaria | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| NORMATIVE E CONFORMITÀ | |
| Norme di riferimento | IEC 60947-7-1 |
| Calibro a norma | 60 947-1 A3 |
| Conformità RoHS | Conforme, senza esenzione |
| REACH SVHC | Nessuna sostanza > 0,1% in peso |
