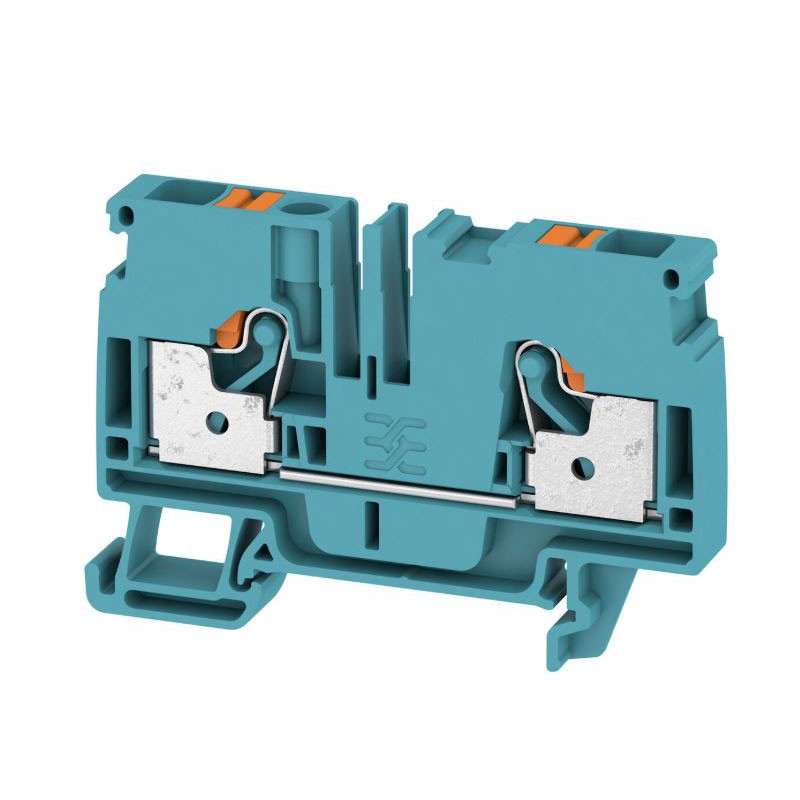

Morsetto passante Weidmuller Push-In 6mmq blu
WEI 1991790000
4050118376494
Morsetto passante Weidmüller Push-In 6 mmq colore blu, per guida DIN TS 35, ideale per quadri elettrici su guida DIN TS35, connessioni rapide e affidabili fino a 41 Ampere:
-
Tecnologia di collegamento: PUSH IN
-
Sezione nominale: 6 mmq
-
Colore: Blu (elementi operativi arancioni)
-
Montaggio: Guida DIN TS 35
-
Tensione nominale AC/DC: 800 V
-
Corrente nominale: 41 Ampere
-
Classe di infiammabilità: UL 94 V-0
-
Materiale: Wemid
-
Conforme RoHS e REACH
-
Lunghezza spellatura: 12 mm
-
Grado di lordura: 3
1,62 €
Articoli disponibili: 200
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto passante Weidmuller, connessione rapida e sicura con tecnologia Push-In
Il morsetto passante Weidmüller A2C 6 BL utilizza la tecnologia Push-In, che consente un cablaggio veloce e senza utensili per conduttori rigidi e flessibili con puntalino. Questo riduce i tempi di installazione e garantisce un contatto stabile e duraturo anche in presenza di vibrazioni.
Progettato secondo IEC 60947-7-1, è adatto a quadri elettrici industriali dove sono richieste elevate prestazioni elettriche e sicurezza operativa.
Prestazioni elettriche elevate
Con una corrente nominale di 41 A e tensione nominale 800 V (AC/DC), il morsetto è indicato per applicazioni di potenza medio-alta. La tensione impulsiva di 8 kV, la categoria di sovratensione III e il grado di inquinamento 3 ne consentono l’impiego in ambienti industriali esigenti.
La bassa resistenza di volume (0,78 mΩ) contribuisce a ridurre le perdite e il riscaldamento.
Compatibilità conduttori e facilità di montaggio
Il fissaggio innestabile su TS35 e la direzione di connessione superiore rendono il cablaggio ordinato e accessibile. Piastra terminale necessaria.
Supporta un ampio range di sezioni: AWG: da 22 a 8, Campo di serraggio: 0,34 – 10 mm², Flessibile: fino a 6 mm², Lunghezza di spelatura: 12 mm.
| DATI DI DIMENSIONAMENTO | |
|---|---|
| Sezione di dimensionamento | 6 mmq |
| Tensione nominale | 800 V |
| Tensione nominale DC | 800 V |
| Corrente nominale | 41 A |
| Corrente con conduttore max. | 41 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di volume | 0,78 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Perdita di potenza | 1,31 W (IEC 60947-7-x) |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | III |
| Tipo di collegamento | PUSH-IN |
| DATI GENERALI | |
| Guida equipaggiata | TS 35 |
| Tipo di montaggio | Guida di supporto TS 35 |
| Tipo di fissaggio | Innestabile |
| Conformità RoHS | Conforme, senza esenzione |
| Materiale di base | Wemid |
| Colore | Blu |
| Colore elementi operativi | Arancione |
| Classe di infiammabilità | UL 94 V-0 |
| Misuratore secondo norma | IEC 60947-1 A5 |
| CONNESSIONI | |
| Numero di connessioni | 2 |
| Campo di serraggio (min.) | 0,34 mm² |
| Campo di serraggio (max.) | 10 mm² |
| Sezione cavo AWG (min.) | AWG 22 |
| Sezione cavo AWG (max.) | AWG 8 |
| Sezione flessibile (min.) | 0,34 mm² |
| Sezione flessibile (max.) | 6 mm² |
| Direzione di connessione | Superiore |
| Lunghezza di spelatura | 12 mm |
| Dimensione lama | 1,0 × 5,5 mm |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI | |
| Altezza | 66,5 mm |
| Profondità | 45,5 mm (46 mm con guida DIN) |
| Larghezza | 5,1 mm / 8,1 mm |
| DATI DI SISTEMA | |
| Piastra terminale necessaria | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Punti di serraggio per piano | 2 |
| Potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
