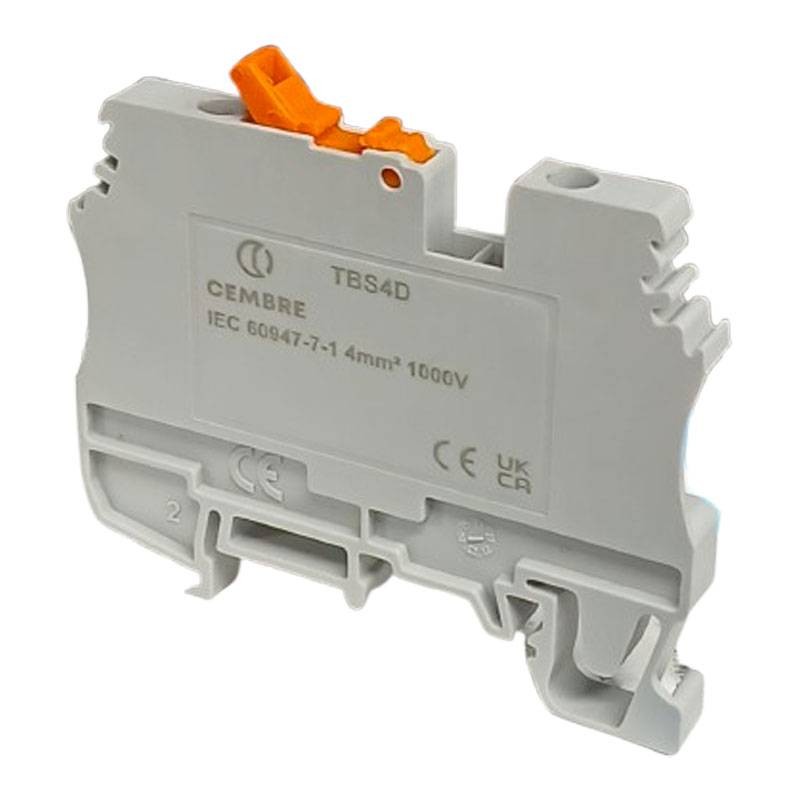

Morsetto Din Cembre Serraggio a Vite 4 mmq 12 mm grigio TBS4D
CEM TBS4D
8051316085696
Morsetto Din Cembre componibile a vite, sezionatori per guida DIN, affidabile e versatile fino a 1000 V, con le seguenti caratteristiche:
-
Sezione nominale: 4 mmq
-
Corrente nominale: 20A
-
Sezione conduttore flessibile: 0,54 mmq
-
Sezione conduttore rigido: 0,56 mmq
-
Passo vite: M3
-
Lunghezza spellatura cavo: 12 mm
-
Sistema di fissaggio: Guida DIN
-
Materiale corpo: PA 6.6 autoestinguente
-
Colore: Grigio
2,12 €
Articoli disponibili: 200
: 180
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto Din prestazioni elevate per la distribuzione elettrica
Morsetto componibile sezionatori TBSD, è progettato per garantire connessioni sicure e stabili in applicazioni elettriche civili e industriali. Ideale per quadri elettrici, circuiti di illuminazione, impianti di distribuzione e connessioni passanti, permette di gestire in modo efficiente collegamenti fino a 1000 V e 20 A di corrente, in conformità alla norma IEC 60947-7-1.
Struttura robusta e montaggio intuitivo
Il corpo è realizzato in poliammide PA 6.6 autoestinguente, materiale resistente al calore, all'usura e agli agenti chimici. Ogni morsetto è dotato di un sistema di fissaggio rapido per guida DIN, che consente di montare e smontare facilmente i moduli singoli, velocizzando il lavoro in fase di installazione o manutenzione.
Dimensioni compatte, consente l'impiego anche in quadri con spazi ridotti, ottimizzando organizzazione interna.
Connessione efficace e sicura
Utilizza un sistema di serraggio a vite passo M3, con una coppia di serraggio consigliata di 0,5 Nm, per garantire una tenuta affidabile e duratura nel tempo.
I fori di ingresso conici agevolano l'inserimento dei cavi, mentre i contatti in CRCA (acciaio laminato a freddo ricotto) assicurano una elevata conduttività e una resistenza meccanica ottimale.
Supporta conduttori:
-
Flessibili: da 0,5 a 4 mmq
-
Rigidi: da 0,5 a 6 mmq
-
La lunghezza di spellatura consigliata è di 12 mm
Applicazioni consigliate
-
Cablaggio di quadri elettrici e automazione
-
Distribuzione dell'energia in impianti civili e industriali
-
Circuiti di comando e segnalazione
-
Sistemi di sezionamento e derivazione rapida
Grazie al design modulare e alla resistenza del materiale, rappresenta una soluzione flessibile e professionale per ogni tipo di installazione.
Caratteristiche Tecniche Morsetto Din Cembre
Specifiche Tecniche
| Sistema di fissaggio | Guida DIN |
| Materiale corpo | PA 6.6 autoestinguente |
| Contatti | Piastrine in CRCA (acciaio laminato a freddo) |
| Colore | Grigio |
| Tensione nominale | 1000 V AC/DC |
| Corrente nominale | 20 A |
| Sezione conduttore flessibile | 0,5–4 mmq |
| Sezione conduttore rigido | 0,5–6 mmq |
| Passo vite | M3 |
| Coppia di serraggio | 0,5 Nm |
| Fori conici per inserimento facilitato | Sì |
| Lunghezza di spellatura del cavo | 12 mm |
| Dimensioni (L x A x P) | 62 x 50,5 x 5 mm |
| Norma di riferimento | IEC 60947-7-1 |
Non ci sono recensioni
Scheda tecnica
- Colore: Grigio
- Tipologia: Morsetti
- Sezione: 4mmq
