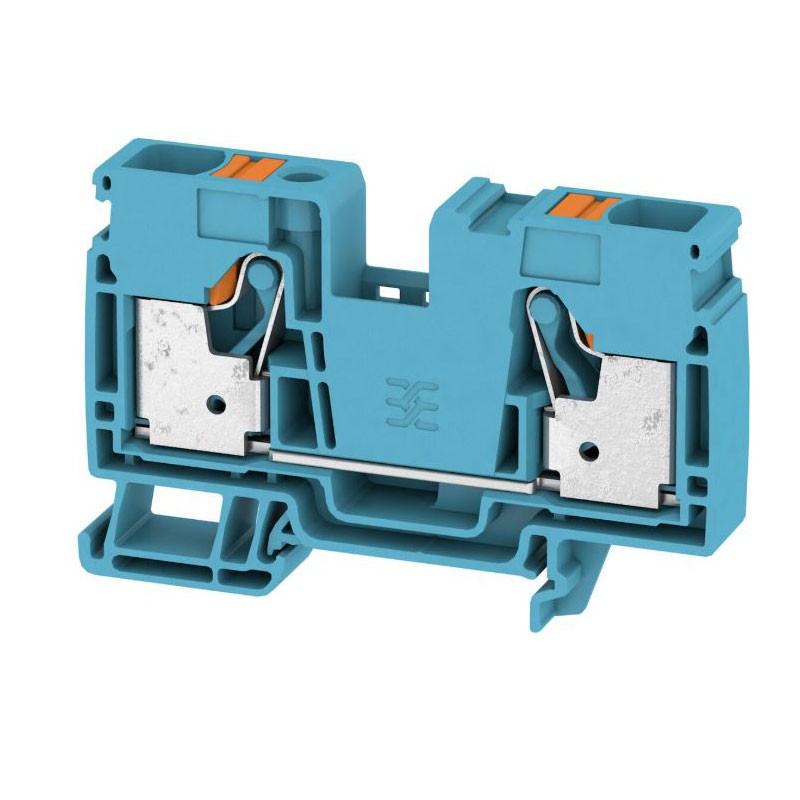

Morsetto passante Weidmuller Push-In 16mmq blu
WEI 2494100000
4050118504101
Morsetto passante Weidmüller A2C 16 PE Push-In da 16 mmq, colore blu, per guida DIN TS35, conforme IEC 60947-7-1:
-
Tipo A2C 16 PE passante PE (terra) Push-In
-
Sezione nominale: 16 mmq
-
Colore corpo: blu con pulsanti di azionamento arancioni
-
Montaggio: Guida DIN TS 35
-
Tensione nominale 1000 V AC/DC
-
Corrente nominale: 76 Ampere
-
Classe di infiammabilità: UL 94 V-0
-
Materiale: Wemid UL94 V-0
-
Conforme IEC 60947-7-1, RoHS e REACH
-
Dimensioni (LxAxP): 10 × 80,5 × 51,5 mm
-
Potenza dissipata 2,43 Watt
2,29 €
Articoli disponibili: 40
: 36
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto passante Weidmuller Push-In, soluzione ideale per connessioni di potenza
Il morsetto passante Weidmüller A2C 16 BL Push-In è progettato per applicazioni che richiedono il collegamento sicuro di conduttori di grande sezione, garantendo affidabilità, robustezza e semplicità di installazione. Grazie alla tecnologia Push-In, il conduttore può essere inserito direttamente nel morsetto senza l’utilizzo di viti o utensili, riducendo sensibilmente i tempi di cablaggio nei quadri elettrici.
Questa soluzione è particolarmente indicata per impianti industriali, quadri di distribuzione e sistemi di automazione dove sono richieste correnti elevate e una connessione stabile nel tempo.
Prestazioni elettriche elevate e sicurezza
Con una sezione di dimensionamento pari a 16 mmq, il morsetto supporta una corrente nominale fino a 76 A e una tensione nominale di 1000 V, risultando adatto a circuiti di potenza e distribuzione elettrica. La tensione impulsiva di 8 kV, la classe di sovratensione III e il grado di lordura 3 garantiscono un funzionamento sicuro anche in ambienti industriali complessi.
La bassa resistenza di passaggio (0,42 mΩ) contribuisce a ridurre le perdite energetiche, mentre la potenza dissipata di 2,43 W assicura un comportamento termico controllato anche a pieno carico.
Materiali di qualità e conformità normativa
Il corpo del morsetto è realizzato in Wemid, materiale tecnico di alta qualità che assicura eccellente resistenza meccanica e termica. La classe di infiammabilità UL 94 V-0 offre un ulteriore livello di sicurezza contro il rischio di incendio.
Il prodotto è conforme RoHS senza esenzioni e REACH, privo di sostanze SVHC oltre lo 0,1%, rendendolo idoneo a installazioni che richiedono il rispetto delle normative ambientali internazionali. È prevista la piastra terminale, necessaria per la corretta chiusura della morsettiera a fine fila.
Nonostante l’elevata capacità di corrente, il morsetto mantiene dimensioni ottimizzate (larghezza 12 mm), consentendo una disposizione ordinata e razionale su guida DIN TS35. Il fissaggio innestabile ne facilita l’installazione e la manutenzione.
| DATI ELETTRICI | |
|---|---|
| Sezione di dimensionamento | 16 mmq |
| Tensione nominale | 1000 V |
| Tensione nominale DC | 1000 V |
| Corrente nominale | 76 A |
| Corrente con conduttore max. | 76 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di passaggio | 0,42 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata | 2,43 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| DATI GENERALI | |
| Materiale di base | Wemid |
| Colore | Blu |
| Colore elementi di azionamento | Arancione |
| Classe d'infiammabilità | UL 94 V-0 |
| Guida equipaggiata | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| CONNESSIONI | |
| Sezione di collegamento cavo AWG (min.) | AWG 18 |
| Sezione di collegamento cavo AWG (max.) | AWG 6 |
| Numero dei punti di serraggio per piano | 2 |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Larghezza | 12 mm |
| Altezza | 80,5 mm |
| Profondità | 51,5 mm (52,5 mm con guida DIN) |
| Peso netto | 0,036 g |
| DATI DI SISTEMA E CONFORMITÀ | |
| Piastra terminale necessaria | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Guida equipaggiata | TS 35 |
| RoHS | Conforme, senza esenzione |
| REACH SVHC | Nessuna sostanza > 0,1% in peso |
