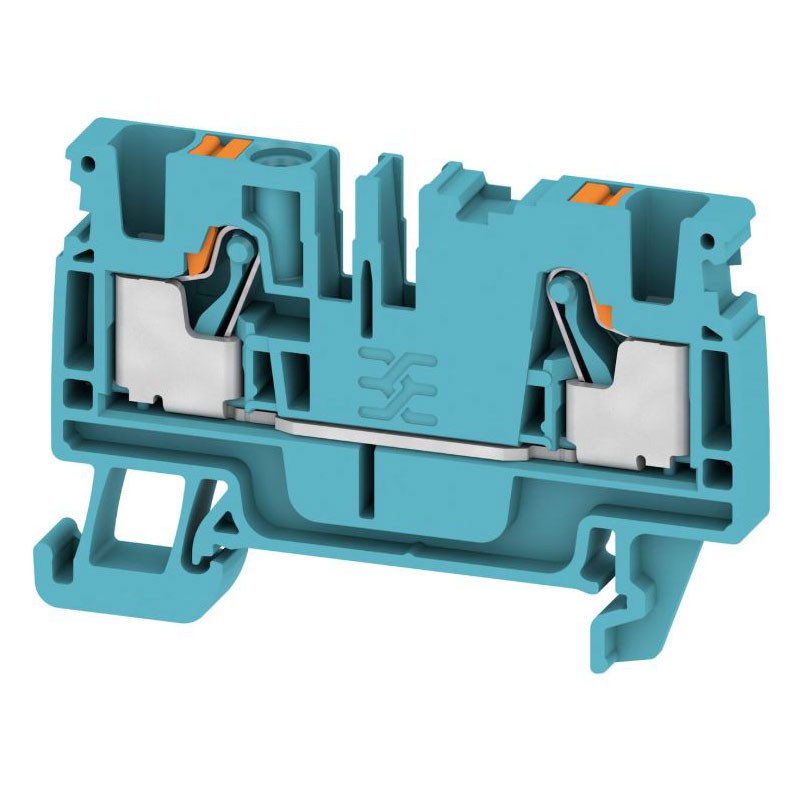

Morsetto passante Weidmuller Push-In 4mmq blu
WEI 2051210000
4050118411638
Morsetto passante Weidmüller tipo A2C 4 BL Push-In da 4 mm², colore blu, per guida DIN TS35, conforme IEC 60947-7-1:
-
Tecnologia di connessione: PUSH IN (senza viti)
-
Sezione nominale: 4 mmq
-
Colore corpo: Blu
-
Montaggio: Guida DIN TS 35
-
Tensione nominale AC/DC: 800 V
-
Corrente nominale: 32 Ampere
-
Classe di infiammabilità: UL 94 V-0
-
Materiale: Wemid
-
Conforme RoHS e REACH
-
RoHS / REACH: Conformi (senza SVHC >0,1%)
-
Potenza dissipata: 1,02 Watt
1,06 €
Articoli disponibili: 567
: 450
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto passante Weidmuller Push-In, connessione affidabile e cablaggio rapido
Il morsetto passante Weidmüller A2C 4 BL Push-In è progettato per offrire una soluzione di collegamento sicura, compatta ed estremamente rapida nei quadri elettrici industriali e nei sistemi di automazione. Grazie alla tecnologia Push-In, il conduttore può essere inserito direttamente nel punto di connessione senza l’uso di utensili, riducendo notevolmente i tempi di cablaggio e il rischio di errori di installazione.
Questa soluzione garantisce inoltre una connessione stabile e resistente alle vibrazioni, caratteristica fondamentale negli impianti industriali soggetti a sollecitazioni meccaniche continue.
Prestazioni elettriche elevate
Con una sezione di dimensionamento da 4 mm², il morsetto supporta una corrente nominale fino a 32 A e una tensione nominale di 800 V, risultando idoneo per circuiti di potenza e distribuzione. La tensione impulsiva di 8 kV, unita alla classe di sovratensione III e al grado di lordura 3, assicura un funzionamento affidabile anche in ambienti elettricamente critici.
La bassa resistenza di passaggio pari a 1 mΩ e la potenza dissipata contenuta (1,02 W) contribuiscono a mantenere elevate prestazioni e ridotte perdite energetiche.
Compatto e versatile per quadri elettrici
Grazie alle dimensioni ridotte (larghezza 6,1 mm) e al fissaggio innestabile su guida DIN TS35, il morsetto A2C 4 BL consente una disposizione ordinata e compatta dei collegamenti, ottimizzando lo spazio all’interno del quadro elettrico. È indicato per applicazioni in automazione industriale, distribuzione elettrica e impianti di controllo.
È inoltre previsto l’uso della piastra terminale, necessaria per una corretta installazione di fine fila.
| DATI ELETTRICI | |
|---|---|
| Sezione di dimensionamento | 4 mmq |
| Tensione nominale | 800 V |
| Tensione nominale DC | 800 V |
| Corrente nominale | 32 A |
| Corrente con conduttore max. | 32 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di passaggio | 1 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata | 1,02 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| DATI GENERALI | |
| Materiale di base | Wemid |
| Colore | Blu |
| Colore elementi di azionamento | Arancione |
| Classe d'infiammabilità | UL 94 V-0 |
| Guida equipaggiata | TS 35 |
| Tipo di montaggio | Guida di supporto TS 35 |
| Tipo di fissaggio | Innestabile |
| Lato aperto | Destro |
| Esecuzione a prova di esplosione | Sì |
| Bloccabile | No |
| Con perno d’arresto | No |
| CONNESSIONI | |
| Tipo di collegamento | PUSH-IN |
| Ulteriore tipo di collegamento | PUSH-IN |
| Numero di punti di serraggio | 2 |
| Sezione cavo AWG (min.) | AWG 26 |
| Sezione cavo AWG (max.) | AWG 12 |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Larghezza | 6,1 mm |
| Altezza | 60 mm |
| Profondità | 39,5 mm (40,5 mm con guida DIN) |
| Peso netto | 0,011 g |
| DATI DI SISTEMA | |
| Piastra terminale necessaria | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
