Morsetto Weidmuller Push-In 10mmq beige
WEI 1988190000
4050118372793

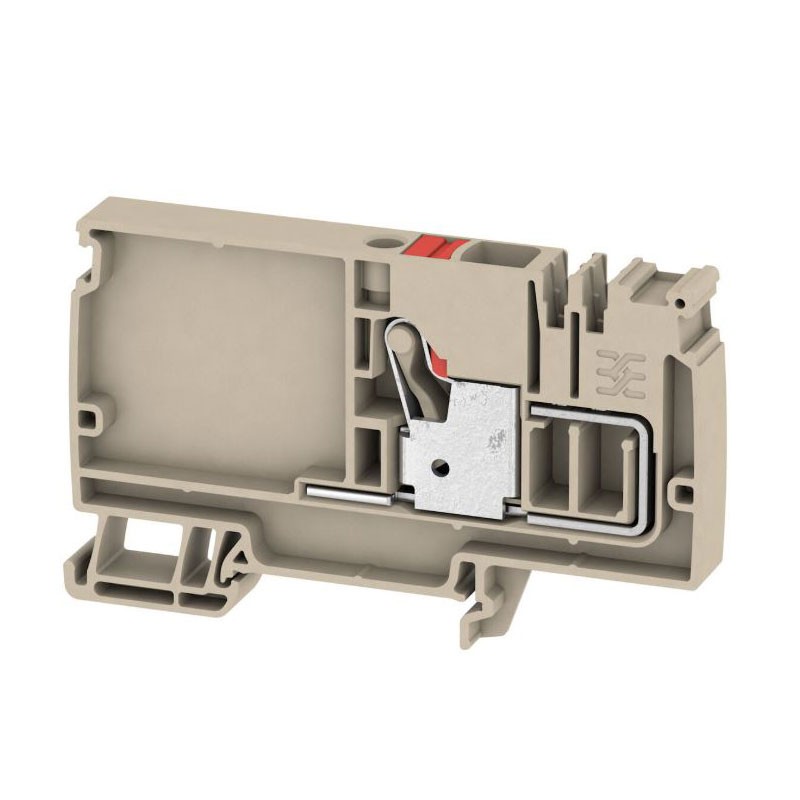

Morsetto Weidmüller AAP12 10 LO RD Push-In da 10 mmq, colore beige scuro, per guida DIN TS35, conforme IEC 60947-7-1:
-
Sezione nominale: 10 mmq
-
Tensione nominale 800 V AC/DC
-
Corrente nominale 57 Ampere
-
Corpo isolante in Wemid UL94 V-0
-
Colore beige scuro con azionamento rossi
-
Conforme RoHS e REACH
-
Esecuzione a prova di esplosione
-
Resistenza di passaggio: 0,56 mΩ
-
Conforme IEC 60947-7-1, RoHS e REACH
-
Dimensioni: 10 × 89 × 53,5 mm
-
Tecnologia Push-In per cablaggio rapido e sicuro
5,65 €
Articoli disponibili: 20
: 18
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Morsetto Weidmuller Push-In, connessione affidabile per quadri elettrici industriali
Il morsetto Weidmüller AAP12 10 LO RD Push-In è progettato per offrire una soluzione di collegamento robusta e veloce nei quadri elettrici e nei sistemi di automazione industriale. Grazie alla tecnologia Push-In, il conduttore può essere inserito direttamente senza l’uso di utensili, riducendo sensibilmente i tempi di cablaggio e migliorando l’efficienza operativa durante l’installazione.
La connessione risulta stabile e resistente alle vibrazioni, caratteristica fondamentale per applicazioni industriali dove affidabilità e continuità di servizio sono requisiti essenziali.
Prestazioni elettriche elevate
Con una sezione di dimensionamento pari a 10 mmq, il morsetto supporta una corrente nominale fino a 57 A e una tensione nominale di 800 V, risultando adatto a circuiti di potenza e distribuzione. La tensione impulsiva di 8 kV, la classe di sovratensione III e il grado di lordura 3 garantiscono sicurezza e affidabilità anche in ambienti industriali elettricamente impegnativi.
La bassa resistenza di passaggio (0,56 mΩ) e la potenza dissipata contenuta (1,82 W) contribuiscono a ridurre le perdite energetiche e a mantenere un comportamento termico stabile nel tempo.
Materiali di qualità e conformità normativa
Il corpo isolante è realizzato in Wemid, materiale tecnico ad alte prestazioni che assicura resistenza meccanica, stabilità termica e lunga durata. La classe di infiammabilità UL 94 V-0 garantisce elevati standard di sicurezza contro il rischio di incendio.
Il morsetto è conforme RoHS senza esenzioni e REACH, privo di sostanze SVHC superiori allo 0,1%, ed è idoneo per installazioni in ambienti regolamentati. L’esecuzione a prova di esplosione lo rende adatto anche a contesti industriali con requisiti di sicurezza avanzati.
La resistenza di passaggio di 1,33 mΩ e la potenza dissipata contenuta (0,77 W) contribuiscono a ridurre le perdite energetiche e a mantenere un comportamento termico ottimale nel tempo.
Compatto e pratico da installare
Grazie al fissaggio innestabile su guida DIN TS35 e alle dimensioni compatte (larghezza 10 mm), il morsetto consente una disposizione ordinata e razionale all’interno del quadro elettrico, ottimizzando lo spazio disponibile e facilitando le operazioni di manutenzione.
| DATI DI DIMENSIONAMENTO | |
|---|---|
| Sezione di dimensionamento | 10 mmq |
| Tensione nominale | 800 V |
| Tensione nominale DC | 800 V |
| Corrente nominale | 57 A |
| Corrente con conduttore max. | 57 A |
| Norme di riferimento | IEC 60947-7-1 |
| Resistenza di passaggio | 0,56 mΩ (IEC 60947-7-x) |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata | 1,82 W (IEC 60947-7-x) |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| DATI GENERALI | |
| Guida equipaggiata | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| Materiale di base | Wemid |
| Colore | Beige scuro |
| Colore elementi di azionamento | Rosso |
| Classe d'infiammabilità | UL 94 V-0 |
| CONNESSIONI | |
| Sezione di collegamento cavo AWG (min.) | AWG 20 |
| Sezione di collegamento cavo AWG (max.) | AWG 6 |
| Tipo di collegamento | PUSH IN |
| TEMPERATURE | |
| Temperatura di magazzinaggio | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura di esercizio continuo (min.) | -60 °C |
| Temperatura di esercizio continuo (max.) | +130 °C |
| DIMENSIONI E PESO | |
| Profondità | 53,5 mm |
| Profondità inclusa guida DIN | 54 mm |
| Posizione verticale | 89 mm |
| Larghezza | 10 mm |
| Peso netto | 0,026 g |
| ALTRI DATI TECNICI | |
| Bloccabile | No |
| Perno d’arresto | No |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | Destra |
| Tipo di fissaggio | Innestabile |
| Tipo di montaggio | Guida TS 35 |
| CONFORMITÀ | |
| RoHS | Conforme, senza esenzione |
| REACH SVHC | Nessuna sostanza > 0,1 wt% |
