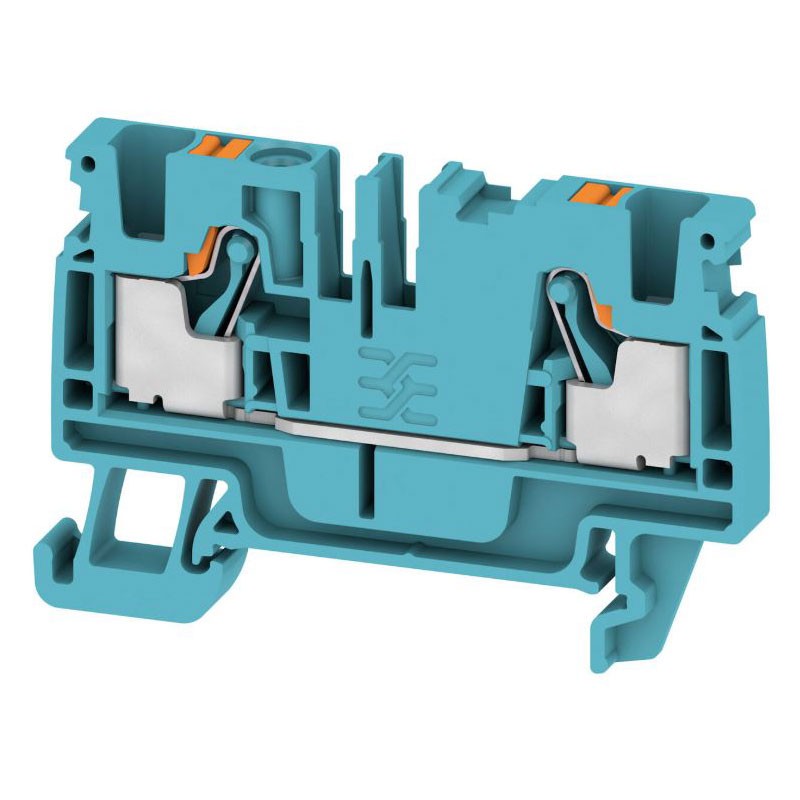

Morsetto pasante Weidmuller Push-In 4mmq azul
WEI 2051210000
4050118411638
Terminal pasante Weidmüller tipo A2C 4 BL Push-In de 4 mm², color azul, para carril DIN TS35, conforme IEC 60947-7-1:
-
Tecnología de conexión: PUSH IN (sin tornillos)
-
Sección nominal: 4 mmq
-
Color del cuerpo: Azul
-
Montaje: Carril DIN TS 35
-
Tensión nominal AC/DC: 800 V
-
Corriente nominal: 32 Amperios
-
Clase de inflamabilidad: UL 94 V-0
-
Material: Wemid
-
Conforme RoHS y REACH
-
RoHS / REACH: Conformes (sin SVHC >0,1%)
-
Potencia disipada: 1,02 Watt
1,06 €
Artículos disponibles: 567
: 450
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Morsetto pasante Weidmuller Push-In, conexión fiable y cableado rápido
El morsetto pasante Weidmüller A2C 4 BL Push-In está diseñado para ofrecer una solución de conexión segura, compacta y extremadamente rápida en cuadros eléctricos industriales y sistemas de automatización. Gracias a la tecnología Push-In, el conductor puede ser insertado directamente en el punto de conexión sin el uso de herramientas, reduciendo notablemente los tiempos de cableado y el riesgo de errores de instalación.
Esta solución garantiza además una conexión estable y resistente a las vibraciones, característica fundamental en instalaciones industriales sujetas a solicitaciones mecánicas continuas.
Altas prestaciones eléctricas
Con una sección de dimensionamiento de 4 mm², el morsetto soporta una corriente nominal de hasta 32 A y una tensión nominal de 800 V, resultando idóneo para circuitos de potencia y distribución. La tensión de impulso de 8 kV, junto con la clase de sobretensión III y el grado de suciedad 3, asegura un funcionamiento fiable incluso en entornos eléctricamente críticos.
La baja resistencia de paso de 1 mΩ y la potencia disipada contenida (1,02 W) contribuyen a mantener altas prestaciones y reducidas pérdidas energéticas.
Compacto y versátil para cuadros eléctricos
Gracias a las dimensiones reducidas (ancho 6,1 mm) y al montaje enchufable en carril DIN TS35, el morsetto A2C 4 BL permite una disposición ordenada y compacta de las conexiones, optimizando el espacio dentro del cuadro eléctrico. Está indicado para aplicaciones en automatización industrial, distribución eléctrica e instalaciones de control.
Está previsto además el uso de la placa terminal, necesaria para una correcta instalación de fin de fila.
| DATOS ELÉCTRICOS | |
|---|---|
| Sección de dimensionamiento | 4 mmq |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Corriente nominal | 32 A |
| Corriente con conductor máx. | 32 A |
| Normas de referencia | IEC 60947-7-1 |
| Resistencia de paso | 1 mΩ (IEC 60947-7-x) |
| Tensión de impulso de dimensionamiento | 8 kV |
| Potencia disipada | 1,02 W (IEC 60947-7-x) |
| Clase de sobretensión | III |
| Grado de suciedad | 3 |
| DATOS GENERALES | |
| Material de base | Wemid |
| Color | Azul |
| Color elementos de accionamiento | Naranja |
| Clase de inflamabilidad | UL 94 V-0 |
| Guía equipada | TS 35 |
| Tipo de montaje | Guía de soporte TS 35 |
| Tipo de fijación | Enchufable |
| Lado abierto | Derecho |
| Ejecución a prueba de explosión | Sí |
| Bloqueable | No |
| Con perno de detención | No |
| CONEXIONES | |
| Tipo de conexión | PUSH-IN |
| Otro tipo de conexión | PUSH-IN |
| Número de puntos de apriete | 2 |
| Sección cable AWG (min.) | AWG 26 |
| Sección cable AWG (máx.) | AWG 12 |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (min.) | -60 °C |
| Temperatura de operación continua (máx.) | +130 °C |
| DIMENSIONES Y PESO | |
| Ancho | 6,1 mm |
| Altura | 60 mm |
| Profundidad | 39,5 mm (40,5 mm con guía DIN) |
| Peso neto | 0,011 g |
| DATOS DEL SISTEMA | |
| Placa terminal necesaria | Sí |
| Número de potenciales | 1 |
| Número de niveles | 1 |
