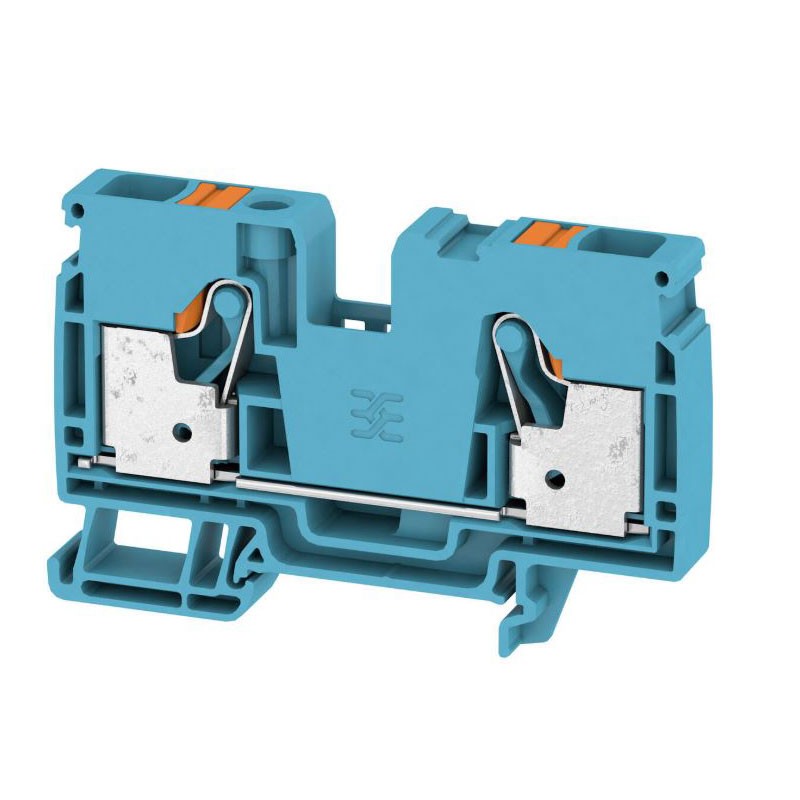

Morsetto pasante Weidmuller Push-In 10mmq azul
WEI 2490370000
4050118500806
Terminal pasante Weidmüller A2C 10 BL Push-In de 10 mmq, color azul, para carril DIN TS35, conforme IEC 60947-7-1:
-
Tensión nominal 1000 V AC/DC
-
Sección nominal: 10 mmq
-
Color del cuerpo: Azul, con botones de accionamiento naranjas
-
Montaje: Carril DIN TS 35
-
Tecnología Push-In para cableado rápido y seguro
-
Corriente nominal: 57 Amperios
-
Clase de inflamabilidad: UL 94 V-0
-
Material: Wemid UL94 V-0
-
Conforme IEC 60947-7-1, RoHS y REACH
-
Dimensiones (LxAxP): 10 × 80,5 × 51,5 mm
-
Potencia disipada contenida 1,82 Watt
2,22 €
Artículos disponibles: 75
: 45
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Morsetto pasante Weidmuller Push-In, solución profesional para cableados de potencia
El morsetto pasante Weidmüller A2C 10 BL Push-In está diseñado para aplicaciones industriales que requieren alta capacidad de corriente y tensión, manteniendo al mismo tiempo rapidez de instalación y máxima seguridad. La tecnología Push-In permite la inserción directa de los conductores rígidos o flexibles con puntera, eliminando el uso de tornillos y reduciendo drásticamente los tiempos de cableado en los cuadros eléctricos.
Esta solución asegura una conexión estable y confiable en el tiempo, incluso en presencia de vibraciones o solicitaciones mecánicas, resultando ideal para automatización industrial, distribución de potencia e instalaciones de control.
Rendimiento eléctrico elevado y confiable
Con una sección de dimensionamiento de 10 mm², el morsetto soporta una corriente nominal de hasta 57 A y una tensión nominal de 1000 V, haciéndolo adecuado también para circuitos de potencia de alto rendimiento. La tensión de impulso de 8 kV, junto con la clase de sobretensión III y el grado de suciedad 3, garantiza seguridad operativa incluso en entornos industriales complejos.
La baja resistencia de paso (0,56 mΩ) contribuye a reducir las pérdidas energéticas, mientras que la potencia disipada contenida (1,82 W) asegura un funcionamiento eficiente y duradero.
Materiales seguros y conformidad con las normativas
El cuerpo aislante en Wemid, con clase de inflamabilidad UL 94 V-0, ofrece una alta resistencia térmica y mecánica. El morsetto es conforme RoHS sin exenciones y REACH, libre de sustancias SVHC por encima del 0,1%, garantizando la plena conformidad con las normativas ambientales y de seguridad más restrictivas.
Está prevista la placa terminal, necesaria para un correcto cierre de fin de fila sobre guía DIN.
A pesar de la alta capacidad de conexión, el morsetto mantiene dimensiones optimizadas (ancho 10 mm), permitiendo una disposición ordenada y racional de los componentes sobre guía DIN TS35. Es la elección ideal para cuadros eléctricos industriales, armarios de distribución y sistemas de automatización avanzada.
| DATOS ELÉCTRICOS | |
|---|---|
| Sección de dimensionamiento | 10 mm² |
| Tensión nominal | 1000 V |
| Tensión nominal DC | 1000 V |
| Corriente nominal | 57 A |
| Corriente con conductor máx. | 57 A |
| Normas de referencia | IEC 60947-7-1 |
| Resistencia de paso | 0,56 mΩ (IEC 60947-7-x) |
| Tensión de impulso de dimensionamiento | 8 kV |
| Potencia disipada | 1,82 W (IEC 60947-7-x) |
| Clase de sobretensión | III |
| Grado de suciedad | 3 |
| DATOS GENERALES | |
| Material de base | Wemid |
| Color | Azul |
| Color elementos de accionamiento | Naranja |
| Clase de inflamabilidad | UL 94 V-0 |
| Guía equipada | TS 35 |
| Instrucciones de montaje | Guía de soporte |
| CONEXIONES | |
| Sección cable AWG (min.) | AWG 20 |
| Sección cable AWG (máx.) | AWG 6 |
| Número de puntos de apriete | 2 |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (min.) | -60 °C |
| Temperatura de operación continua (máx.) | +130 °C |
| DIMENSIONES Y PESO | |
| Ancho | 10 mm |
| Altura | 80,5 mm |
| Profundidad | 51,5 mm (52,5 mm con guía DIN) |
| Peso neto | Aproximadamente 0,033 g |
| DATOS DEL SISTEMA | |
| Placa terminal necesaria | Sí |
| Número de potenciales | 1 |
| Número de niveles | 1 |
| Puntos de apriete por nivel | 2 |
| Niveles puenteados internamente | No |
| Conexión PE | No |
| CONFORMIDAD | |
| RoHS | Conforme, sin exención |
| REACH SVHC | Ninguna sustancia > 0,1% en peso |
