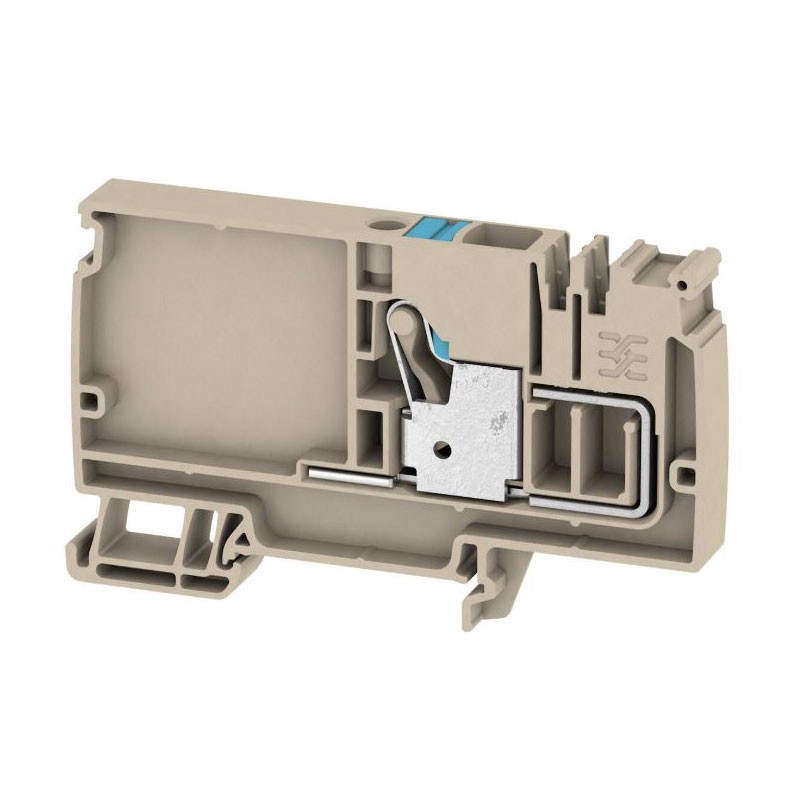

Morseto Weidmuller Push-In 10mmq beige/azul
WEI 1988180000
4050118372861
Terminal Weidmüller AAP12 10 LO BL Push-In de 10 mmq, color beige oscuro, para carril DIN TS35, conforme IEC 60947-7-1:
-
Sección nominal: 10 mmq
-
Tensión nominal 800 V AC/DC
-
Corriente nominal 57 Amperios
-
Cuerpo aislante en Wemid UL94 V-0
-
Color beige oscuro con accionamiento azul
-
Conforme RoHS y REACH
-
Ejecución a prueba de explosiones
-
Resistencia de paso: 0,56 mΩ
-
Conforme IEC 60947-7-1, RoHS y REACH
-
Dimensiones: 10 × 89 × 53,5 mm
-
Tecnología Push-In para cableado rápido y seguro
5,65 €
Artículos disponibles: 20
: 18
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Morsetto Weidmuller Push-In, conexión eficiente para cuadros eléctricos industriales
El borne pasante Weidmüller AAP12 10 LO BL Push-In está diseñado para garantizar conexiones eléctricas fiables y duraderas en cuadros de distribución, automatización e instalaciones industriales. La tecnología Push-In permite la inserción directa del conductor rígido o flexible (con puntera) sin el uso de herramientas, reduciendo significativamente los tiempos de instalación y mejorando la calidad del cableado.
Esta solución es ideal para aplicaciones donde se requiere una conexión segura, compacta y resistente a las vibraciones, incluso en presencia de corrientes elevadas.
Altas prestaciones eléctricas
Con una sección de dimensionamiento de 10 mmq, el borne soporta una corriente nominal de hasta 57 A y una tensión nominal de 800 V, resultando adecuado para circuitos de potencia y distribución. La tensión de impulso de 8 kV, junto con la clase de sobretensión III y el grado de contaminación 3, garantiza un funcionamiento fiable incluso en entornos industriales complejos.
La baja resistencia de paso (0,56 mΩ) y la potencia disipada contenida (1,82 W) contribuyen a reducir las pérdidas energéticas y a mantener una alta eficiencia del sistema.
Materiales seguros y conformidad normativa
El cuerpo aislante en Wemid asegura una excelente resistencia mecánica y térmica, mientras que la clase de inflamabilidad UL 94 V-0 garantiza altos estándares de seguridad contra incendios. El borne es conforme RoHS sin exenciones y REACH, libre de SVHC por encima del 0,1%, y es adecuado también para instalaciones que requieren requisitos de seguridad avanzados, gracias a la ejecución a prueba de explosión.
Gracias a las dimensiones optimizadas (ancho 10 mm) y al montaje enchufable en guía DIN TS35, el borne permite una disposición ordenada y racional de las conexiones dentro del cuadro eléctrico, facilitando tanto la instalación inicial como las operaciones de mantenimiento.
| DATOS DE DIMENSIONAMIENTO | |
|---|---|
| Sección de dimensionamiento | 10 mmq |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Corriente nominal | 57 A |
| Corriente con conductor máx. | 57 A |
| Normas de referencia | IEC 60947-7-1 |
| Resistencia de paso | 0,56 mΩ (IEC 60947-7-x) |
| Tensión de impulso de dimensionamiento | 8 kV |
| Potencia disipada | 1,82 W (IEC 60947-7-x) |
| Clase de sobretensión | III |
| Grado de contaminación | 3 |
| DATOS GENERALES | |
| Guía equipada | TS 35 |
| Instrucciones de montaje | Guía de soporte |
| Material de base | Wemid |
| Color | Beige oscuro |
| Color elementos de accionamiento | Azul |
| Clase de inflamabilidad | UL 94 V-0 |
| CONEXIONES | |
| Sección de conexión cable AWG (min.) | AWG 20 |
| Sección de conexión cable AWG (máx.) | AWG 6 |
| Tipo de conexión | PUSH IN |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (min.) | -60 °C |
| Temperatura de operación continua (máx.) | +130 °C |
| DIMENSIONES Y PESO | |
| Profundidad | 53,5 mm |
| Profundidad incluida guía DIN | 54 mm |
| Posición vertical | 89 mm |
| Ancho | 10 mm |
| Peso neto | 0,026 g |
| OTROS DATOS TÉCNICOS | |
| Bloqueable | No |
| Perno de detención | No |
| Ejecución a prueba de explosión | Sí |
| Lados abiertos | Derecha |
| Tipo de fijación | Enchufable |
| Tipo de montaje | Guía TS 35 |
| CONFORMIDAD | |
| RoHS | Conforme, sin exención |
| REACH SVHC | Ninguna sustancia > 0,1 wt% |
