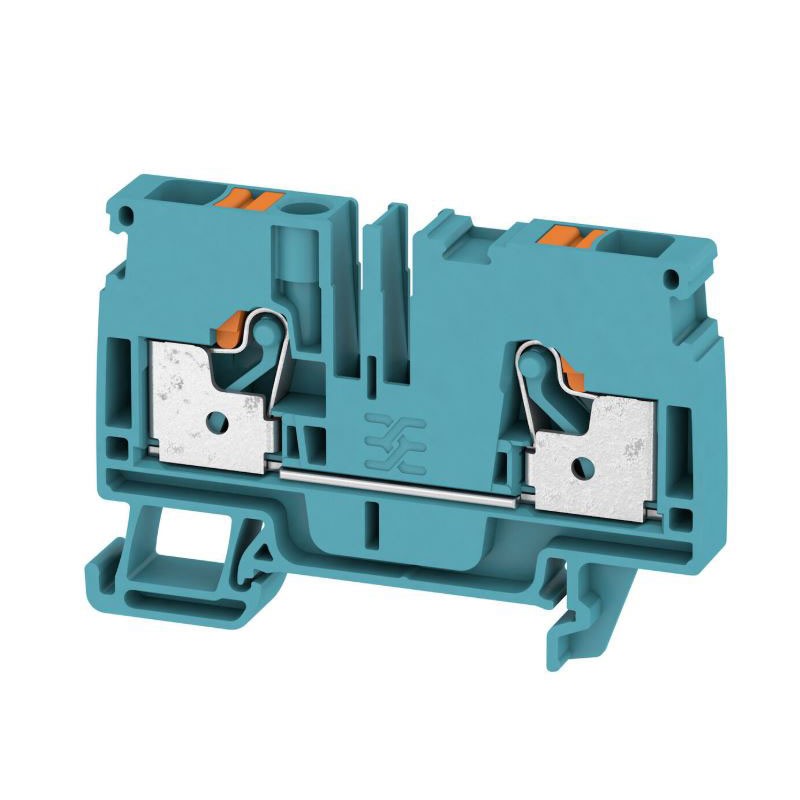

Bornes de paso Weidmuller Push-In 6mmq azul
WEI 1991790000
4050118376494
Terminal pasante Weidmüller Push-In 6 mmq color azul, para carril DIN TS 35, ideal para cuadros eléctricos en carril DIN TS35, conexiones rápidas y fiables hasta 41 Amperios:
-
Tecnología de conexión: PUSH IN
-
Sección nominal: 6 mmq
-
Color: Azul (elementos operativos naranjas)
-
Montaje: Carril DIN TS 35
-
Tensión nominal AC/DC: 800 V
-
Corriente nominal: 41 Amperios
-
Clase de inflamabilidad: UL 94 V-0
-
Material: Wemid
-
Conforme a RoHS y REACH
-
Longitud de pelado: 12 mm
-
Grado de suciedad: 3
1,62 €
Artículos disponibles: 200
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Bornes pasantes Weidmuller, conexión rápida y segura con tecnología Push-In
El borne pasante Weidmüller A2C 6 BL utiliza la tecnología Push-In, que permite un cableado rápido y sin herramientas para conductores rígidos y flexibles con puntera. Esto reduce los tiempos de instalación y garantiza un contacto estable y duradero incluso en presencia de vibraciones.
Diseñado según IEC 60947-7-1, es adecuado para cuadros eléctricos industriales donde se requieren altas prestaciones eléctricas y seguridad operativa.
Altas prestaciones eléctricas
Con una corriente nominal de 41 A y tensión nominal de 800 V (AC/DC), el borne es indicado para aplicaciones de potencia media-alta. La tensión de impulso de 8 kV, la categoría de sobretensión III y el grado de contaminación 3 permiten su uso en entornos industriales exigentes.
La baja resistencia de volumen (0,78 mΩ) contribuye a reducir las pérdidas y el calentamiento.
Compatibilidad de conductores y facilidad de montaje
El montaje enchufable en TS35 y la dirección de conexión superior hacen que el cableado sea ordenado y accesible. Placa terminal necesaria.
Soporta un amplio rango de secciones: AWG: de 22 a 8, Campo de apriete: 0,34 – 10 mm², Flexible: hasta 6 mm², Longitud de pelado: 12 mm.
| DATOS DE DIMENSIONAMIENTO | |
|---|---|
| Sección de dimensionamiento | 6 mmq |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Corriente nominal | 41 A |
| Corriente con conductor máx. | 41 A |
| Normas de referencia | IEC 60947-7-1 |
| Resistencia de volumen | 0,78 mΩ (IEC 60947-7-x) |
| Tensión de impulso de dimensionamiento | 8 kV |
| Pérdida de potencia | 1,31 W (IEC 60947-7-x) |
| Grado de contaminación | 3 |
| Categoría de sobretensión | III |
| Tipo de conexión | PUSH-IN |
| DATOS GENERALES | |
| Guía equipada | TS 35 |
| Tipo de montaje | Guía de soporte TS 35 |
| Tipo de fijación | Enchufable |
| Conformidad RoHS | Conforme, sin exención |
| Material de base | Wemid |
| Color | Azul |
| Color de elementos operativos | Naranja |
| Clase de inflamabilidad | UL 94 V-0 |
| Medidor según norma | IEC 60947-1 A5 |
| CONEXIONES | |
| Número de conexiones | 2 |
| Campo de apriete (min.) | 0,34 mm² |
| Campo de apriete (máx.) | 10 mm² |
| Sección cable AWG (min.) | AWG 22 |
| Sección cable AWG (máx.) | AWG 8 |
| Sección flexible (min.) | 0,34 mm² |
| Sección flexible (máx.) | 6 mm² |
| Dirección de conexión | Superior |
| Longitud de pelado | 12 mm |
| Tamaño de la hoja | 1,0 × 5,5 mm |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (min.) | -60 °C |
| Temperatura de operación continua (máx.) | +130 °C |
| DIMENSIONES | |
| Altura | 66,5 mm |
| Profundidad | 45,5 mm (46 mm con guía DIN) |
| Ancho | 5,1 mm / 8,1 mm |
| DATOS DEL SISTEMA | |
| Placa terminal necesaria | Sí |
| Número de potenciales | 1 |
| Número de niveles | 1 |
| Puntos de apriete por nivel | 2 |
| Potenciales por nivel | 1 |
| Niveles puenteados internamente | No |
| Conexión PE | No |
| Función N | No |
| Función PE | No |
| Función PEN | No |
