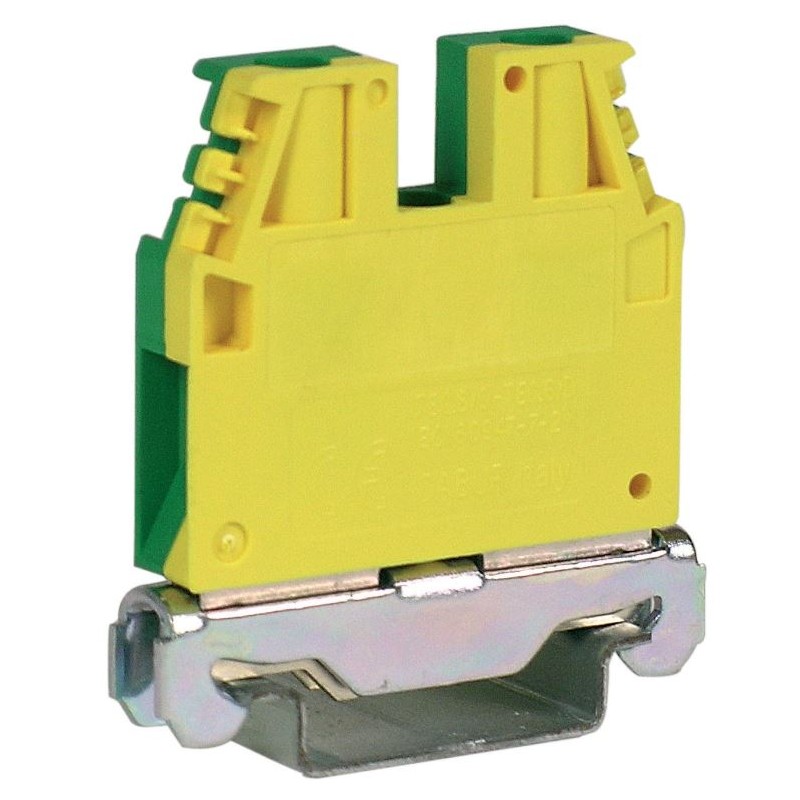

Morsetto de tierra Cabur 6mmq amarillo verde
CBR TO120
8017963044066
Morsetto de tierra Cabur Serie TEC código TO120, para carril TH35, cuerpo aislante cerrado, mismas dimensiones que las series CBC y GPA:
-
Con apriete a tornillo
-
Tensión de impulso / grado de contaminación: 8 kV / 3
-
Sección nominal: 6 mmq
-
Color: amarillo/verde
-
1 plano de tierra
-
Montaje sobre carril DIN TH35
-
Cuerpo aislante cerrado (no requiere placa terminal)
-
Dimensiones: L 44 mm | H sobre TH35-7.5/15: 52 / 60 mm
-
Dimensiones compatibles con series CBC y GPA
-
Montaje: Carril DIN TH35
-
Material aislante: Poliamida UL94V-0
3,87 €
Artículos disponibles: 45
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Morsetto de tierra Cabur 6mmq, fiabilidad y seguridad para la puesta a tierra
El morsetto de tierra Cabur Serie TEC TO120 está diseñado para garantizar una conexión a tierra segura, estable y conforme a las normativas en instalaciones eléctricas industriales y civiles. El cuerpo aislante cerrado mejora la protección contra contactos accidentales y simplifica la instalación, eliminando la necesidad de la placa terminal.
El perfil y las dimensiones idénticas a las series CBC y GPA permiten una perfecta intercambiabilidad en los cuadros eléctricos, manteniendo orden y uniformidad de cableado.
Amplia capacidad de conexión y apriete fiable
El sistema de apriete a tornillo asegura un contacto eléctrico estable en el tiempo. El morsetto soporta conductores flexibles y rígidos de 0,5 a 10 mm², además de conductores con terminal (modelo 6 mm² – WP60/20). El par de apriete controlado garantiza fiabilidad incluso en ambientes sujetos a vibraciones.
Conformidad UL, ATEX e IEC Ex
El morsetto es conforme a las normativas UL (hasta 600 V AC/DC) y cumple con los requisitos ATEX e IEC Ex, con tensión de impulso nominal de 8 kV y grado de contaminación 3. El material aislante en poliamida UL94V-0 asegura autoextinción y resistencia térmica hasta 130 °C (EN 60216-1).
| DATOS GENERALES | |
|---|---|
| Función / Tipo | Morsetto de tierra |
| Sección nominal | 6 mm² |
| Calibre | A5 |
| CAPACIDAD DE CONEXIÓN | |
| Conductor flexible | 0,5 – 10 mm² |
| Conductor rígido | 0,5 – 10 mm² |
| Conductor con terminal | 6 mm² – WP60/20 |
| CARACTERÍSTICAS ELÉCTRICAS (UL) | |
| Tensión máxima AC/DC | 600 V |
| Corriente máxima con sección nominal | 600 V |
| Sección (min–max) | 24 – 8 AWG |
| Par de apriete (UL) | 15 lb·in |
| CARACTERÍSTICAS ELÉCTRICAS (ATEX / IEC Ex) | |
| Tensión de impulso nominal / grado de contaminación | 8 kV / 3 |
| CARACTERÍSTICAS MECÁNICAS | |
| Longitud de pelado | 10 mm |
| Par de apriete (nominal / máx.) | 0,8 / 1,4 Nm |
| Ancho (paso) | 8 mm |
| Longitud | 44 mm |
| Altura sobre carril TH35-7.5 / TH35-15 / G32 | 52 / 60 / – mm |
| MATERIALES | |
| Material plástico | Poliamida UL94 V-0 |
| Índice de temperatura material aislante (EN 60216-1) | 130 °C |
No hay reseñas
Ficha técnica
- Color: Amarillo/Verde
- Tipo de: Morsetti
- Sección: 6mmq
