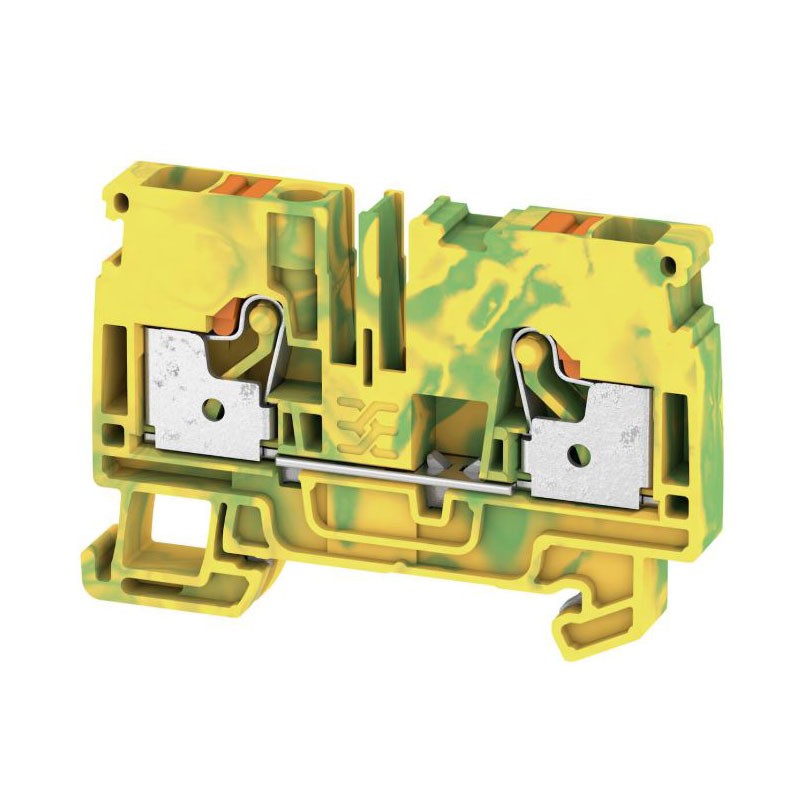

Morseto pasante Weidmuller Push-In 6mmq amarillo/verde
WEI 1991810000
4050118376623
Terminal pasante Weidmüller Push-In 6 mmq color amarillo/verde, para riel DIN TS 35, ideal para cuadros eléctricos en riel DIN TS35, conexiones rápidas y fiables hasta 41 Amperios:
-
Tecnología de conexión: PUSH IN
-
Sección nominal: 6 mmq
-
Color: verde/amarillo (elementos operativos naranjas)
-
Montaje: Riel DIN TS 35
-
Tensión nominal AC/DC: 800 V
-
Corriente nominal: 41 Amperios
-
Clase de inflamabilidad: UL 94 V-0
-
Material: Wemid
-
Conforme RoHS y REACH
-
Longitud de pelado: 12 mm
-
Grado de suciedad: 3
4,09 €
Artículos disponibles: 100
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Terminal de paso Weidmuller, conexión rápida y segura con tecnología Push-In
El terminal de paso Weidmüller A2C 6 PE utiliza la tecnología Push-In, que permite un cableado rápido y sin herramientas para conductores rígidos y flexibles con puntera. Esto reduce los tiempos de instalación y garantiza un contacto estable y duradero incluso en presencia de vibraciones.
Diseñado según IEC 60947-7-1, es adecuado para cuadros eléctricos industriales donde se requieren altas prestaciones eléctricas y seguridad operativa.
Altas prestaciones eléctricas
Con una corriente nominal de 41 A y tensión nominal de 800 V (AC/DC), el terminal es indicado para aplicaciones de potencia media-alta. La tensión de impulso de 8 kV, la categoría de sobretensión III y el grado de contaminación 3 permiten su uso en entornos industriales exigentes.
La baja resistencia de volumen (0,78 mΩ) contribuye a reducir las pérdidas y el calentamiento.
Compatibilidad de conductores y facilidad de montaje
El montaje enchufable en TS35 y la dirección de conexión superior hacen que el cableado sea ordenado y accesible. Placa terminal necesaria.
Soporta un amplio rango de secciones: AWG: de 22 a 8, Campo de apriete: 0,34 – 10 mm², Flexible: hasta 6 mm², Longitud de pelado: 12 mm.
| Datos generales | |
|---|---|
| Tipo | A2C 6 PE |
| Versión | PUSH IN, 6 mmq |
| Color | Amarillo / Verde |
| DIMENSIONES Y PESO | |
| Ancho | 8,1 mm |
| Altura | 66,5 mm |
| Profundidad | 45,5 mm (46 mm con guía DIN) |
| Peso neto | 18 gramos |
| DATOS DE DIMENSIONAMIENTO | |
| Sección de dimensionamiento | 6 mm² |
| Tensión nominal DC | 800 V |
| Tensión de impulso de dimensionamiento | 8 kV |
| Clase de sobretensión | III |
| Grado de contaminación | 3 |
| Resistencia de paso | 0,78 mΩ (IEC 60947-7-x) |
| Potencia disipada | 0 Watt |
| CONEXIONES | |
| Tipo de conexión | PUSH IN |
| Número de conexiones | 2 |
| Campo de secciones (min.) | 0,34 mm² |
| Campo de secciones (max.) | 10 mm² |
| Sección de cable AWG (min.) | AWG 22 |
| Sección de cable AWG (max.) | AWG 8 |
| Dirección de conexión | Superior |
| Longitud de pelado | 12 mm |
| Tamaño de la hoja | 1,0 × 5,5 mm |
| MATERIALES Y COLORES | |
| Material base | Wemid |
| Color de los elementos de accionamiento | Naranja |
| Clase de inflamabilidad | UL 94 V-0 |
| MONTAJE Y SISTEMA | |
| Guía equipada | TS 35 |
| Tipo de montaje | Guía de soporte TS 35 |
| Tipo de fijación | Enchufable |
| Placa terminal necesaria | Sí |
| Conexión PE | Sí |
| Función N | No |
| Función PE | Sí |
| Función PEN | No |
| Ejecución a prueba de explosión | Sí |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (min.) | -60 °C |
| Temperatura de operación continua (max.) | +130 °C |
| CERTIFICACIONES Y CONFORMIDAD | |
| RoHS | Conforme, sin exención |
| REACH SVHC | Ninguna sustancia > 0,1% en peso |
| UL (cURus) | E60693 |
| UL EX (cURusEX) | E184763 |
| ATEX | TÜV 16 ATEX 7909 U |
| IECEx | IECEx TUR 16.0036 U |
| Marcado Ex | II 2 G D – Ex eb IIC Gb |
| CLASIFICACIONES | |
| ETIM | EC000901 (v8 / v9 / v10) |
| ECLASS | 27-25-01-03 (v14 / v15) |
