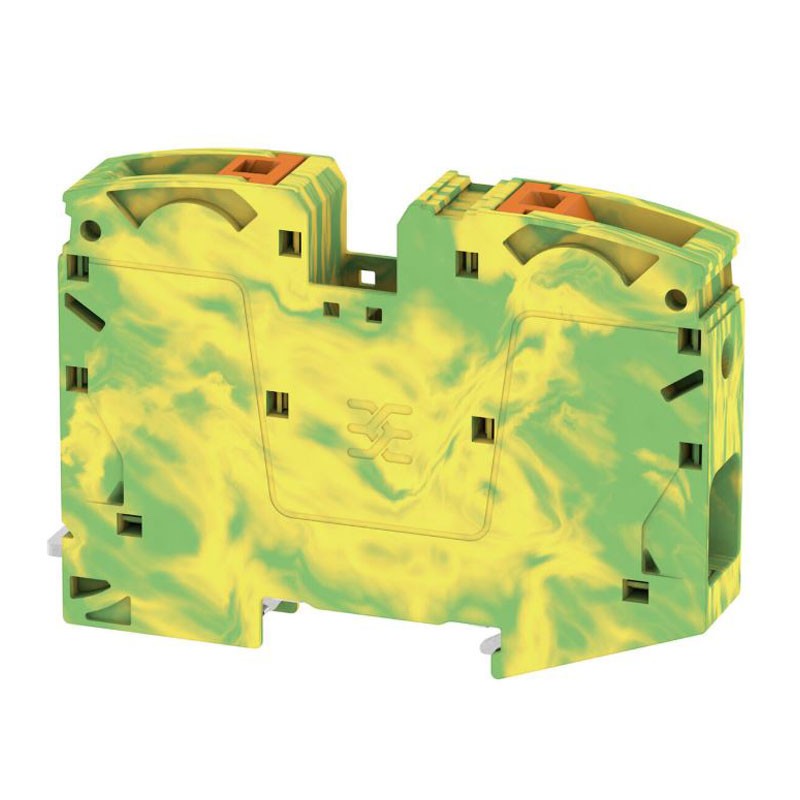

Morseto pasante Weidmuller Push-In 35mmq amarillo/verde
WEI 2551520000
4050118680201
Terminal pasante de tierra Weidmüller A2C 35 PE Push-In de 35 mmq, color amarillo/verde, para riel DIN TS35, conforme IEC 60947-7-1:
-
Tipo A2C 35 PE Push-In pasante PE (tierra)
-
Sección nominal: 35 mmq
-
Color del cuerpo: amarillo/verde, con botones de accionamiento naranjas
-
Montaje: Riel DIN TS 35
-
Tensión nominal 1000 V AC / 1500 V DC
-
Cuerpo aislante en Wemid de alto rendimiento
-
Clase de inflamabilidad: UL 94 V-0
-
Bloqueable y a prueba de explosiones
-
Conforme IEC 60947-7-1, RoHS y REACH
-
Dimensiones: 16 × 101 × 71,5 mm
-
Tensión de impulso: 8 kV
8,67 €
Artículos disponibles: 20
: 18
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Bornes pasantes Weidmuller Push-In, conexión de tierra segura para secciones grandes
El borne pasante Weidmüller A2C 35 PE Push-In está diseñado para realizar conexiones de protección de tierra fiables en conductores de gran sección. Gracias a la tecnología Push-In, la inserción del conductor se realiza de manera rápida y sin el uso de herramientas, reduciendo los tiempos de instalación y garantizando una conexión estable incluso en presencia de vibraciones.
Es la solución ideal para cuadros eléctricos de potencia, instalaciones industriales y sistemas de distribución donde se requiere alta fiabilidad y seguridad de la puesta a tierra.
Rendimiento eléctrico y máxima seguridad
Con una sección de dimensionamiento de 35 mmq, el borne es adecuado para aplicaciones de alta potencia. Soporta una tensión nominal de 1000 V AC y 1500 V DC, con tensión de impulso de 8 kV, resultando apto también para instalaciones con altas solicitaciones eléctricas.
La resistencia de paso extremadamente baja (0,26 mΩ) asegura una conexión de tierra eficaz, mientras que la potencia disipada de 0 W contribuye a un comportamiento térmico óptimo incluso en operación continua. La clase de sobretensión III y el grado de contaminación 3 garantizan fiabilidad en entornos industriales exigentes.
Materiales de calidad y conformidad normativa
El cuerpo aislante en Wemid ofrece excelente resistencia mecánica, térmica y química. La clase UL 94 V-0 asegura altos estándares de seguridad contra incendios. El borne es conforme RoHS sin exenciones y REACH, libre de SVHC por encima del 0,1%, y es apto para instalaciones a prueba de explosión, haciéndolo adecuado también para entornos con requisitos de seguridad elevados. La placa terminal no es necesaria, simplificando aún más la instalación.
El producto es conforme RoHS sin exenciones y REACH, libre de sustancias SVHC por encima del 0,1%, haciéndolo apto para instalaciones que requieren el cumplimiento de normativas ambientales internacionales. Se prevé la placa terminal, necesaria para el correcto cierre de la bornera al final de la fila.
Soporta funciones PE y PEN, resultando extremadamente versátil en los sistemas de puesta a tierra y distribución.
| DATOS ELÉCTRICOS | ||
|---|---|---|
| Sección de dimensionamiento | 35 mmq | |
| Tensión nominal | 1000 V | |
| Tensión nominal DC | 1500 V | |
| Tensión de impulso de dimensionamiento | 8 kV | |
| Tensión de impulso de dimensionamiento respecto al borne adyacente | 1000 V | |
| Normas de referencia | IEC 60947-7-1 | |
| Resistencia de paso | 0,26 mΩ (IEC 60947-7-x) | |
| Potencia disipada | 0 W (IEC 60947-7-x) | |
| Clase de sobretensión | III | |
| Grado de contaminación | 3 | |
| DATOS GENERALES | ||
| Material de base | Wemid | |
| Color | Amarillo / Verde | |
| Color elementos de accionamiento | Naranja | |
| Clase de inflamabilidad | UL 94 V-0 | |
| Bloqueable | Sí | |
| Ejecución a prueba de explosión | Sí | |
| Tipo de fijación | Enchufable | |
| Tipo de montaje | Guía TS 35 | |
| CONEXIONES | ||
| Sección de conexión cable AWG (min.) | AWG 12 | |
| Sección de conexión cable AWG (max.) | AWG 2 | |
| Número de puntos de apriete por plano | 2 | |
| TEMPERATURAS | ||
| Temperatura de almacenamiento | -25 °C … +55 °C | |
| Temperatura ambiente | -5 °C … +40 °C | |
| Temperatura de operación continua (min.) | -60 °C | |
| Temperatura de operación continua (max.) | +130 °C | |
| DIMENSIONES Y PESO | ||
| Ancho | 16 mm | |
| Altura (posición vertical) | 101 mm | |
| Profundidad | 71,5 mm | |
| Peso neto | 110 gramos | |
| DATOS DEL SISTEMA Y CONFORMIDAD | ||
| Placa terminal necesaria | Sí | |
| Número de potenciales | 1 | |
| Número de planos | 1 | |
| Conexión PE | Sí | |
| Función N | No | |
| Función PE | Sí | |
| Función PEN | Sí | |
| RoHS | Conforme, sin exención | |
| REACH SVHC | Ninguna sustancia > 0,1% en peso | |
