Morseto pasante Weidmuller Push-In 16mmq azul
WEI 2494100000
4050118504101

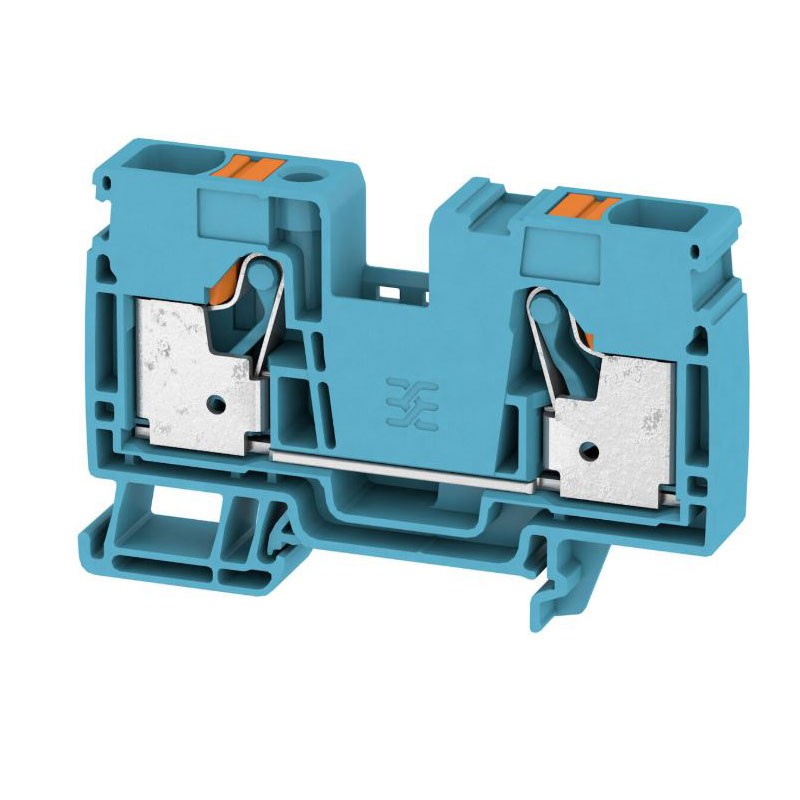

Terminal pasante Weidmüller A2C 16 PE Push-In de 16 mmq, color azul, para riel DIN TS35, conforme IEC 60947-7-1:
-
Tipo A2C 16 PE pasante PE (tierra) Push-In
-
Sección nominal: 16 mmq
-
Color del cuerpo: azul con botones de accionamiento naranjas
-
Montaje: Riel DIN TS 35
-
Tensión nominal 1000 V AC/DC
-
Corriente nominal: 76 Amperios
-
Clase de inflamabilidad: UL 94 V-0
-
Material: Wemid UL94 V-0
-
Conforme IEC 60947-7-1, RoHS y REACH
-
Dimensiones (LxAxP): 10 × 80,5 × 51,5 mm
-
Potencia disipada 2,43 Watt
2,29 €
Artículos disponibles: 40
: 36
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Terminal de paso Weidmuller Push-In, solución ideal para conexiones de potencia
El terminal de paso Weidmüller A2C 16 BL Push-In está diseñado para aplicaciones que requieren la conexión segura de conductores de gran sección, garantizando fiabilidad, robustez y simplicidad de instalación. Gracias a la tecnología Push-In, el conductor puede ser insertado directamente en el terminal sin el uso de tornillos o herramientas, reduciendo significativamente los tiempos de cableado en los cuadros eléctricos.
Esta solución es particularmente indicada para instalaciones industriales, cuadros de distribución y sistemas de automatización donde se requieren corrientes elevadas y una conexión estable en el tiempo.
Altas prestaciones eléctricas y seguridad
Con una sección de dimensionamiento de 16 mmq, el terminal soporta una corriente nominal de hasta 76 A y una tensión nominal de 1000 V, resultando adecuado para circuitos de potencia y distribución eléctrica. La tensión de impulso de 8 kV, la clase de sobretensión III y el grado de contaminación 3 garantizan un funcionamiento seguro incluso en entornos industriales complejos.
La baja resistencia de paso (0,42 mΩ) contribuye a reducir las pérdidas energéticas, mientras que la potencia disipada de 2,43 W asegura un comportamiento térmico controlado incluso a plena carga.
Materiales de calidad y conformidad normativa
El cuerpo del terminal está realizado en Wemid, material técnico de alta calidad que asegura excelente resistencia mecánica y térmica. La clase de inflamabilidad UL 94 V-0 ofrece un nivel adicional de seguridad contra el riesgo de incendio.
El producto es conforme RoHS sin exenciones y REACH, libre de sustancias SVHC por encima del 0,1%, haciéndolo idóneo para instalaciones que requieren el cumplimiento de normativas ambientales internacionales. Está prevista la placa terminal, necesaria para el correcto cierre de la regleta al final de la fila.
A pesar de la elevada capacidad de corriente, el terminal mantiene dimensiones optimizadas (ancho 12 mm), permitiendo una disposición ordenada y racional sobre guía DIN TS35. El montaje enchufable facilita su instalación y mantenimiento.
| DATOS ELÉCTRICOS | |
|---|---|
| Sección de dimensionamiento | 16 mmq |
| Tensión nominal | 1000 V |
| Tensión nominal DC | 1000 V |
| Corriente nominal | 76 A |
| Corriente con conductor máx. | 76 A |
| Normas de referencia | IEC 60947-7-1 |
| Resistencia de paso | 0,42 mΩ (IEC 60947-7-x) |
| Tensión de impulso de dimensionamiento | 8 kV |
| Potencia disipada | 2,43 W (IEC 60947-7-x) |
| Clase de sobretensión | III |
| Grado de contaminación | 3 |
| DATOS GENERALES | |
| Material de base | Wemid |
| Color | Azul |
| Color elementos de accionamiento | Naranja |
| Clase de inflamabilidad | UL 94 V-0 |
| Guía equipada | TS 35 |
| Instrucciones de montaje | Guía de soporte |
| CONEXIONES | |
| Sección de conexión cable AWG (mín.) | AWG 18 |
| Sección de conexión cable AWG (máx.) | AWG 6 |
| Número de puntos de apriete por plano | 2 |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (mín.) | -60 °C |
| Temperatura de operación continua (máx.) | +130 °C |
| DIMENSIONES Y PESO | |
| Ancho | 12 mm |
| Altura | 80,5 mm |
| Profundidad | 51,5 mm (52,5 mm con guía DIN) |
| Peso neto | 0,036 g |
| DATOS DEL SISTEMA Y CONFORMIDAD | |
| Placa terminal necesaria | Sí |
| Número de potenciales | 1 |
| Número de planos | 1 |
| Número de potenciales por plano | 1 |
| Planos puenteados internamente | No |
| Guía equipada | TS 35 |
| RoHS | Conforme, sin exención |
| REACH SVHC | Ninguna sustancia > 0,1% en peso |
