Morseta Weidmuller Push-In 10mmq beige
WEI 1988190000
4050118372793

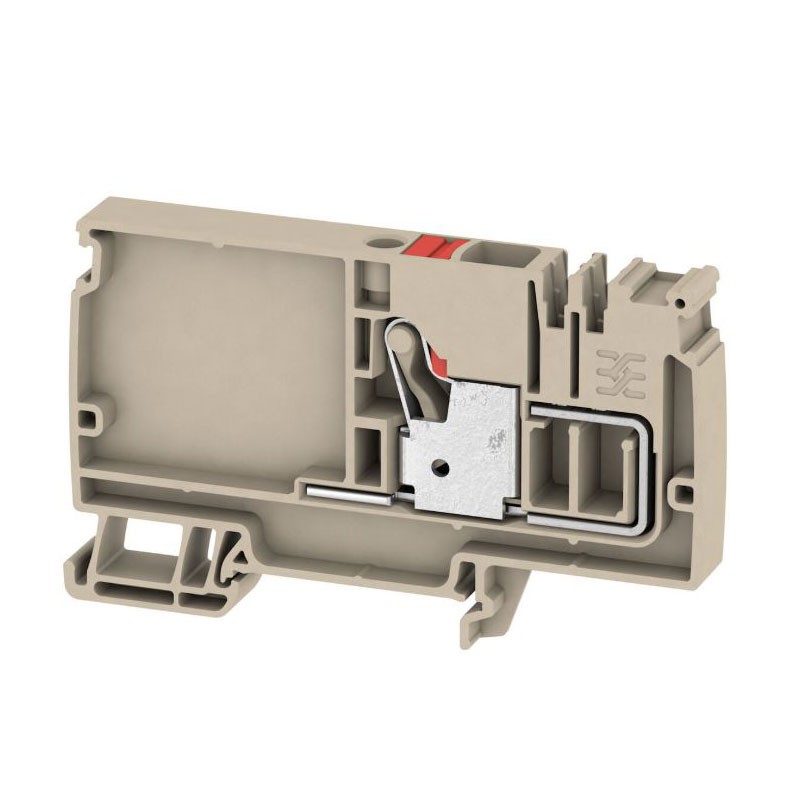

Terminal Weidmüller AAP12 10 LO RD Push-In de 10 mmq, color beige oscuro, para guía DIN TS35, conforme IEC 60947-7-1:
-
Sección nominal: 10 mmq
-
Tensión nominal 800 V AC/DC
-
Corriente nominal 57 Amperios
-
Cuerpo aislante en Wemid UL94 V-0
-
Color beige oscuro con accionamiento rojo
-
Conforme RoHS y REACH
-
Ejecución a prueba de explosiones
-
Resistencia de paso: 0,56 mΩ
-
Conforme IEC 60947-7-1, RoHS y REACH
-
Dimensiones: 10 × 89 × 53,5 mm
-
Tecnología Push-In para cableado rápido y seguro
5,65 €
Artículos disponibles: 20
: 18
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
A menudo comprados juntos
Terminal Weidmuller Push-In, conexión confiable para cuadros eléctricos industriales
El terminal Weidmüller AAP12 10 LO RD Push-In está diseñado para ofrecer una solución de conexión robusta y rápida en cuadros eléctricos y sistemas de automatización industrial. Gracias a la tecnología Push-In, el conductor puede ser insertado directamente sin el uso de herramientas, reduciendo significativamente los tiempos de cableado y mejorando la eficiencia operativa durante la instalación.
La conexión resulta estable y resistente a las vibraciones, característica fundamental para aplicaciones industriales donde la fiabilidad y la continuidad del servicio son requisitos esenciales.
Altas prestaciones eléctricas
Con una sección de dimensionamiento de 10 mmq, el terminal soporta una corriente nominal de hasta 57 A y una tensión nominal de 800 V, siendo adecuado para circuitos de potencia y distribución. La tensión de impulso de 8 kV, la clase de sobretensión III y el grado de contaminación 3 garantizan seguridad y fiabilidad incluso en entornos industriales eléctricamente exigentes.
La baja resistencia de paso (0,56 mΩ) y la potencia disipada contenida (1,82 W) contribuyen a reducir las pérdidas energéticas y a mantener un comportamiento térmico estable en el tiempo.
Materiales de calidad y conformidad normativa
El cuerpo aislante está hecho de Wemid, material técnico de alto rendimiento que asegura resistencia mecánica, estabilidad térmica y larga duración. La clase de inflamabilidad UL 94 V-0 garantiza altos estándares de seguridad contra el riesgo de incendio.
El terminal es conforme RoHS sin exenciones y REACH, libre de sustancias SVHC superiores al 0,1%, y es adecuado para instalaciones en entornos regulados. La ejecución a prueba de explosión lo hace apto también para contextos industriales con requisitos de seguridad avanzados.
La resistencia de paso de 1,33 mΩ y la potencia disipada contenida (0,77 W) contribuyen a reducir las pérdidas energéticas y a mantener un comportamiento térmico óptimo en el tiempo.
Compacto y práctico de instalar
Gracias al montaje enchufable en guía DIN TS35 y a las dimensiones compactas (ancho 10 mm), el terminal permite una disposición ordenada y racional dentro del cuadro eléctrico, optimizando el espacio disponible y facilitando las operaciones de mantenimiento.
| DATOS DE DIMENSIONAMIENTO | |
|---|---|
| Sección de dimensionamiento | 10 mmq |
| Tensión nominal | 800 V |
| Tensión nominal DC | 800 V |
| Corriente nominal | 57 A |
| Corriente con conductor máx. | 57 A |
| Normas de referencia | IEC 60947-7-1 |
| Resistencia de paso | 0,56 mΩ (IEC 60947-7-x) |
| Tensión de impulso de dimensionamiento | 8 kV |
| Potencia disipada | 1,82 W (IEC 60947-7-x) |
| Clase de sobretensión | III |
| Grado de contaminación | 3 |
| DATOS GENERALES | |
| Guía equipada | TS 35 |
| Instrucciones de montaje | Guía de soporte |
| Material de base | Wemid |
| Color | Beige oscuro |
| Color elementos de accionamiento | Rojo |
| Clase de inflamabilidad | UL 94 V-0 |
| CONEXIONES | |
| Sección de conexión cable AWG (min.) | AWG 20 |
| Sección de conexión cable AWG (máx.) | AWG 6 |
| Tipo de conexión | PUSH IN |
| TEMPERATURAS | |
| Temperatura de almacenamiento | -25 °C … +55 °C |
| Temperatura ambiente | -5 °C … +40 °C |
| Temperatura de operación continua (min.) | -60 °C |
| Temperatura de operación continua (máx.) | +130 °C |
| DIMENSIONES Y PESO | |
| Profundidad | 53,5 mm |
| Profundidad incluida guía DIN | 54 mm |
| Posición vertical | 89 mm |
| Ancho | 10 mm |
| Peso neto | 0,026 g |
| OTROS DATOS TÉCNICOS | |
| Bloqueable | No |
| Perno de detención | No |
| Ejecución a prueba de explosión | Sí |
| Lados abiertos | Derecha |
| Tipo de fijación | Enchufable |
| Tipo de montaje | Guía TS 35 |
| CONFORMIDAD | |
| RoHS | Conforme, sin exención |
| REACH SVHC | Ninguna sustancia > 0,1 wt% |
