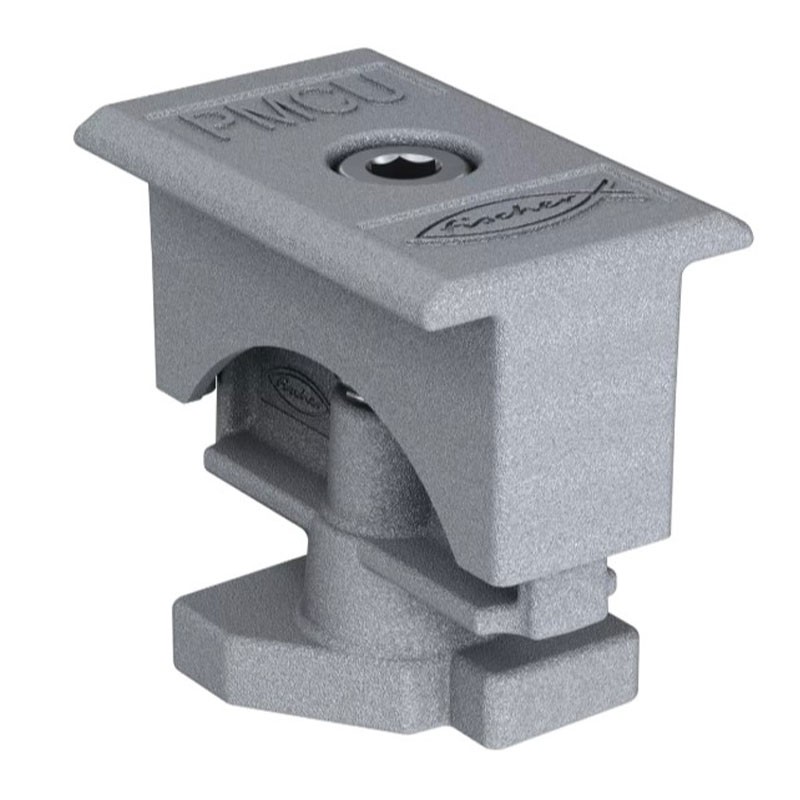

Fischer PMC U Universal-Mittelklemme für Photovoltaik-Paneele 30-50mm 00538880
FIS 00538880
8001132059913
Fischer PMC U Universal-Mittelklemme, entwickelt für die sichere und optimale Befestigung von aluminiumgerahmten Photovoltaik-Modulen. Kompatibel mit allen Solarprofilen, sie ist durch ihre geringe Breite die ideale Lösung für zentrale Anwendungen:
-
Für Modulstärken von 30 bis 50 mm
-
Zentrale Positionierung mit minimalem Abstand zwischen den Modulen
-
Versenkte Schraube zur Vermeidung von Abschattungen
-
Schnelle Montage mit 45-Grad-Drehung
-
Hebefeder für einfache Positionierung
-
Werkstoff: Aluminium
3,31 €
Verfügbare Artikel: 5875
: 170
Fischer-Klemme für optimierte Zentralbefestigung
Die PMC U-Klemme wurde speziell für die zentrale Montage von Photovoltaikmodulen entwickelt, bei der ein Mindestabstand zwischen den Modulen für eine optimale ästhetische und funktionale Leistung unerlässlich ist. Die versenkte Schraube reduziert das Risiko der Abschattung und verbessert die Effizienz des Systems.
Einfache und intelligente Montage
Dank des 45-Grad-Schwenkmechanismus kann die Klemme überall in der oberen Nut des Profils befestigt werden. Die integrierte Hebefeder sorgt dafür, dass die Klemme beim Anziehen angehoben bleibt, was die Montage der Paneele erheblich vereinfacht.
Anwendungen
-

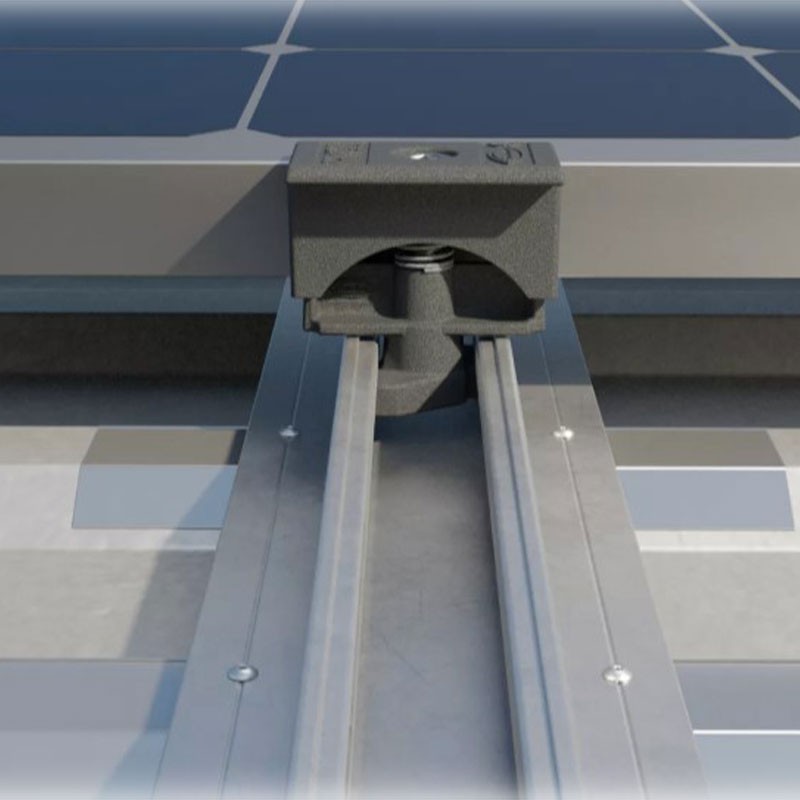

Zentrale Befestigung von Photovoltaik-Paneelen an Strukturen mit Solarprofilen
-
Kompatibel mit Paneelen mit 30 bis 50 mm Aluminiumrahmen
-
Ideal für private, gewerbliche und industrielle Installationen
Montageverfahren
-
Die Klemme in die Profilnut einführen
-
Gegen den Uhrzeigersinn drehen, um sie in der zentralen Position zu arretieren
-
Zwischen zwei Paneelen positionieren und mit einem Sechskantschlüssel SW 6 festziehen
-
Anzugsmoment von 10 Nm aufbringen
Technische Daten Fischer-Klemme
| Bohrungsdurchmesser (d₀) | 5 mm |
| Minimale Lochtiefe (h₁) | 35 mm |
| Länge des Dübels | 25 mm Minimale Plattendicke |
| Minimale Plattendicke | 12,5 mm |
| Minimale Einschraubtiefe | 30 mm |
| Inklusive Schraubentyp | 4,0 x 30 mm (Senkkopf, PZ2) |
| Einbauart | Durchgehend und nicht durchgehend |
| Werkzeugbefestigung | PZ2 |
