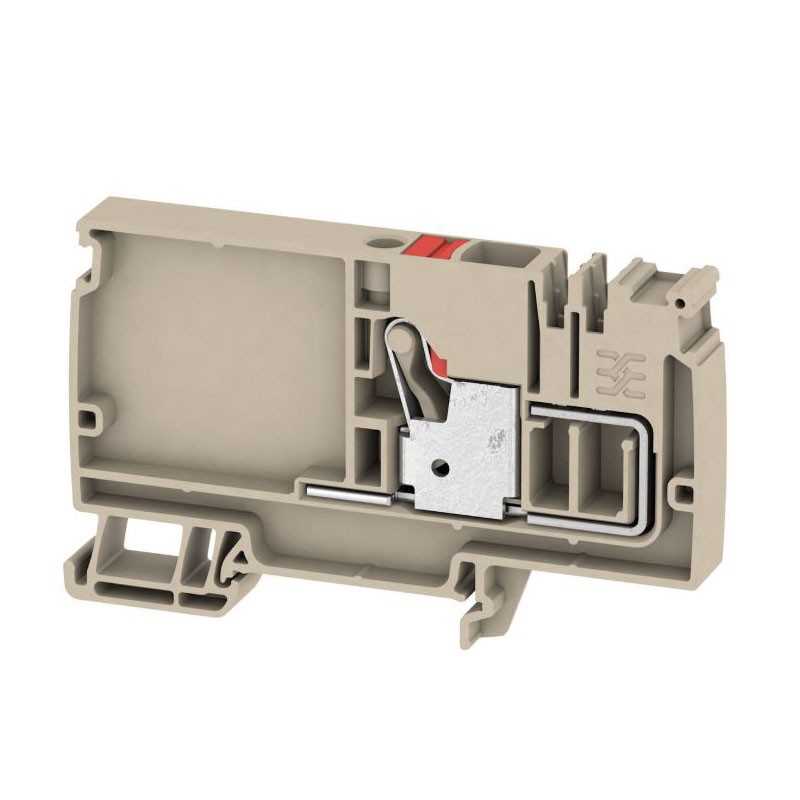

Weidmuller Klemme Push-In 10mmq beige
WEI 1988190000
4050118372793
Weidmüller Klemme AAP12 10 LO RD Push-In 10 mmq, dunkelbeige, für DIN-Schiene TS35, konform IEC 60947-7-1:
-
Nennquerschnitt: 10 mmq
-
Nennspannung 800 V AC/DC
-
Nennstrom 57 Ampere
-
Isolierkörper aus Wemid UL94 V-0
-
Dunkelbeige Farbe mit roten Betätigungen
-
RoHS- und REACH-konform
-
Explosionsgeschützte Ausführung
-
Durchgangswiderstand: 0,56 mΩ
-
Konform IEC 60947-7-1, RoHS und REACH
-
Abmessungen: 10 × 89 × 53,5 mm
-
Push-In-Technologie für schnelles und sicheres Verdrahten
5,65 €
Verfügbare Artikel: 20
: 18
Häufig zusammengekauft
Weidmuller Klemme Push-In, zuverlässige Verbindung für industrielle Schaltschränke
Die Weidmüller AAP12 10 LO RD Push-In Klemme ist entwickelt, um eine robuste und schnelle Verbindungslösung in Schaltschränken und industriellen Automatisierungssystemen zu bieten. Dank der Push-In-Technologie kann der Leiter direkt ohne Werkzeug eingeführt werden, was die Verkabelungszeit erheblich reduziert und die Betriebseffizienz während der Installation verbessert.
Die Verbindung ist stabil und vibrationsbeständig, eine wesentliche Eigenschaft für industrielle Anwendungen, bei denen Zuverlässigkeit und Servicekontinuität entscheidende Anforderungen sind.
Hohe elektrische Leistung
Mit einem Bemessungsquerschnitt von 10 mm² unterstützt die Klemme einen Nennstrom von bis zu 57 A und eine Nennspannung von 800 V, was sie für Leistungs- und Verteilungsschaltungen geeignet macht. Die Stoßspannung von 8 kV, die Überspannungskategorie III und die Verschmutzungsgrad 3 gewährleisten Sicherheit und Zuverlässigkeit auch in elektrisch anspruchsvollen Industrieumgebungen.
Der niedrige Durchgangswiderstand (0,56 mΩ) und die geringe Verlustleistung (1,82 W) tragen dazu bei, Energieverluste zu reduzieren und ein stabiles thermisches Verhalten über die Zeit zu gewährleisten.
Qualitätsmaterialien und Normenkonformität
Das Isoliergehäuse besteht aus Wemid, einem technischen Hochleistungsmaterial, das mechanische Festigkeit, thermische Stabilität und Langlebigkeit sicherstellt. Die Entflammbarkeitsklasse UL 94 V-0 gewährleistet hohe Sicherheitsstandards gegen Brandgefahr.
Die Klemme ist RoHS-konform ohne Ausnahmen und REACH-konform, frei von SVHC-Stoffen über 0,1%, und ist für Installationen in regulierten Umgebungen geeignet. Die explosionsgeschützte Ausführung macht sie auch für industrielle Umgebungen mit erweiterten Sicherheitsanforderungen geeignet.
Der Durchgangswiderstand von 1,33 mΩ und die geringe Verlustleistung (0,77 W) tragen dazu bei, Energieverluste zu reduzieren und ein optimales thermisches Verhalten über die Zeit zu gewährleisten.
Kompakt und einfach zu installieren
Dank der steckbaren Befestigung auf DIN-Schiene TS35 und den kompakten Abmessungen (Breite 10 mm) ermöglicht die Klemme eine ordentliche und rationale Anordnung innerhalb des Schaltschranks, optimiert den verfügbaren Platz und erleichtert Wartungsarbeiten.
| DIMENSIONIERUNGSDATEN | |
|---|---|
| Bemessungsquerschnitt | 10 mm² |
| Nennspannung | 800 V |
| Nennspannung DC | 800 V |
| Nennstrom | 57 A |
| Strom mit max. Leiter | 57 A |
| Bezugsnormen | IEC 60947-7-1 |
| Durchgangswiderstand | 0,56 mΩ (IEC 60947-7-x) |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung | 1,82 W (IEC 60947-7-x) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| ALLGEMEINE DATEN | |
| Ausgerüstete Schiene | TS 35 |
| Montageanleitung | Tragschiene |
| Basismaterial | Wemid |
| Farbe | Dunkelbeige |
| Farbe der Betätigungselemente | Rot |
| Entflammbarkeitsklasse | UL 94 V-0 |
| VERBINDUNGEN | |
| Leiterquerschnitt AWG (min.) | AWG 20 |
| Leiterquerschnitt AWG (max.) | AWG 6 |
| Verbindungstyp | PUSH IN |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN UND GEWICHT | |
| Einbautiefe | 53,5 mm |
| Einbautiefe inkl. DIN-Schiene | 54 mm |
| Vertikale Position | 89 mm |
| Breite | 10 mm |
| Nettogewicht | 0,026 g |
| WEITERE TECHNISCHE DATEN | |
| Verriegelbar | Nein |
| Raststift | Nein |
| Explosionsgeschützte Ausführung | Ja |
| Lati aperti | Rechts |
| Befestigungsart | Steckbar |
| Montageart | TS 35 Schiene |
| KONFORMITÄT | |
| RoHS | Konform, ohne Ausnahme |
| REACH SVHC | Keine Substanz > 0,1 wt% |
Es gibt noch keine Bewertung
Technische Daten
- Art: Klemmen
