Weidmuller Durchgangsklemme Push-In 4mmq blau
WEI 2051210000
4050118411638

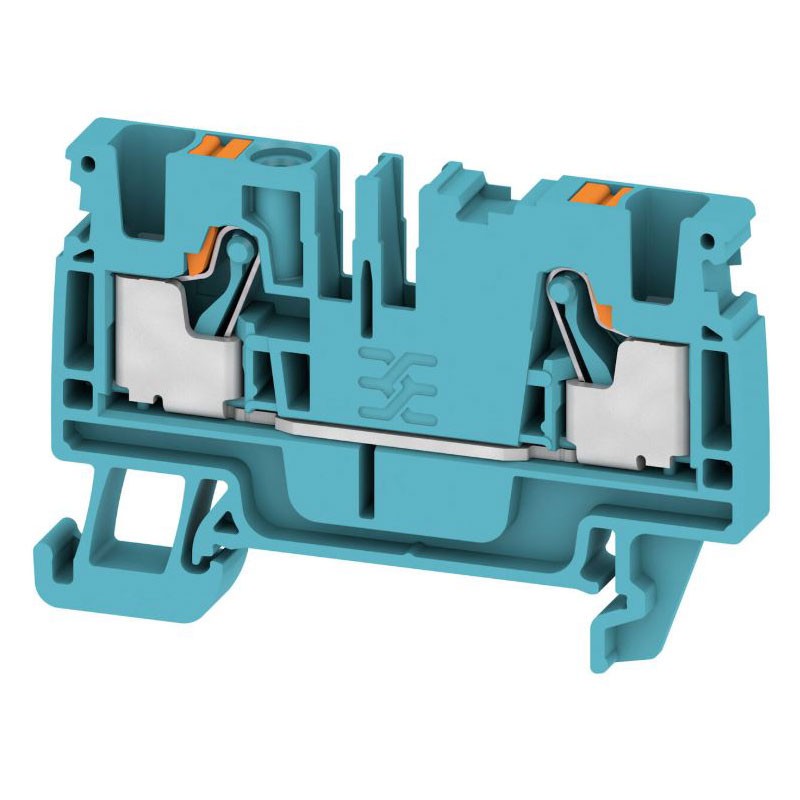

Weidmüller Durchgangsklemme Typ A2C 4 BL Push-In 4 mm², blaue Farbe, für DIN-Schiene TS35, gemäß IEC 60947-7-1:
-
Anschlusstechnik: PUSH IN (schraubenlos)
-
Nennquerschnitt: 4 mm²
-
Gehäusefarbe: Blau
-
Montage: DIN-Schiene TS 35
-
Nennspannung AC/DC: 800 V
-
Nennstrom: 32 Ampere
-
Brennverhalten: UL 94 V-0
-
Material: Wemid
-
RoHS- und REACH-konform
-
RoHS / REACH: Konform (ohne SVHC >0,1%)
-
Verlustleistung: 1,02 Watt
1,06 €
Verfügbare Artikel: 567
: 450
Häufig zusammengekauft
Durchgangsklemme Weidmuller Push-In, zuverlässige Verbindung und schnelles Verdrahten
Die Durchgangsklemme Weidmüller A2C 4 BL Push-In ist entwickelt, um eine sichere, kompakte und extrem schnelle Verbindungslösung in industriellen Schaltschränken und Automatisierungssystemen zu bieten. Dank der Push-In-Technologie kann der Leiter direkt in den Anschluss eingeführt werden, ohne Werkzeuge zu verwenden, was die Verdrahtungszeit erheblich verkürzt und das Risiko von Installationsfehlern reduziert.
Diese Lösung gewährleistet zudem eine stabile und vibrationsfeste Verbindung, eine wesentliche Eigenschaft in Industrieanlagen, die kontinuierlichen mechanischen Belastungen ausgesetzt sind.
Hohe elektrische Leistung
Mit einem Bemessungsquerschnitt von 4 mm² unterstützt der Klemmenblock einen Nennstrom von bis zu 32 A und eine Nennspannung von 800 V, was ihn für Leistungs- und Verteilungsschaltungen geeignet macht. Die Bemessungsstoßspannung von 8 kV, kombiniert mit der Überspannungskategorie III und der Verschmutzungsgrad 3, sorgt für einen zuverlässigen Betrieb auch in elektrisch kritischen Umgebungen.
Der niedrige Übergangswiderstand von 1 mΩ und die geringe Verlustleistung (1,02 W) tragen dazu bei, hohe Leistungen und geringe Energieverluste aufrechtzuerhalten.
Kompakt und vielseitig für Schaltschränke
Dank der geringen Abmessungen (Breite 6,1 mm) und der steckbaren Befestigung auf DIN-Schiene TS35 ermöglicht der Klemmenblock A2C 4 BL eine ordentliche und kompakte Anordnung der Verbindungen, was den Platz im Schaltschrank optimiert. Er ist geeignet für Anwendungen in der industriellen Automatisierung, der elektrischen Verteilung und in Steuerungsanlagen.
Es ist außerdem die Verwendung der Endplatte vorgesehen, die für eine korrekte Installation am Reihenende erforderlich ist.
| ELEKTRISCHE DATEN | |
|---|---|
| Bemessungsquerschnitt | 4 mmq |
| Nennspannung | 800 V |
| Nennspannung DC | 800 V |
| Nennstrom | 32 A |
| Strom mit max. Leiter | 32 A |
| Bezugsnormen | IEC 60947-7-1 |
| Übergangswiderstand | 1 mΩ (IEC 60947-7-x) |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung | 1,02 W (IEC 60947-7-x) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| ALLGEMEINE DATEN | |
| Grundmaterial | Wemid |
| Farbe | Blau |
| Farbe der Betätigungselemente | Orange |
| Entflammbarkeitsklasse | UL 94 V-0 |
| Ausgerüstete Schiene | TS 35 |
| Montageart | Tragschiene TS 35 |
| Befestigungsart | Steckbar |
| Offene Seite | Rechts |
| Explosionsgeschützte Ausführung | Ja |
| Verriegelbar | Nein |
| Mit Haltestift | Nein |
| VERBINDUNGEN | |
| Verbindungstyp | PUSH-IN |
| Weiterer Verbindungstyp | PUSH-IN |
| Anzahl der Klemmstellen | 2 |
| Kabelquerschnitt AWG (min.) | AWG 26 |
| Kabelquerschnitt AWG (max.) | AWG 12 |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN UND GEWICHT | |
| Breite | 6,1 mm |
| Höhe | 60 mm |
| Tiefe | 39,5 mm (40,5 mm mit DIN-Schiene) |
| Nettogewicht | 0,011 g |
| SYSTEMDATEN | |
| Endplatte erforderlich | Ja |
| Anzahl der Potenziale | 1 |
| Anzahl der Ebenen | 1 |
