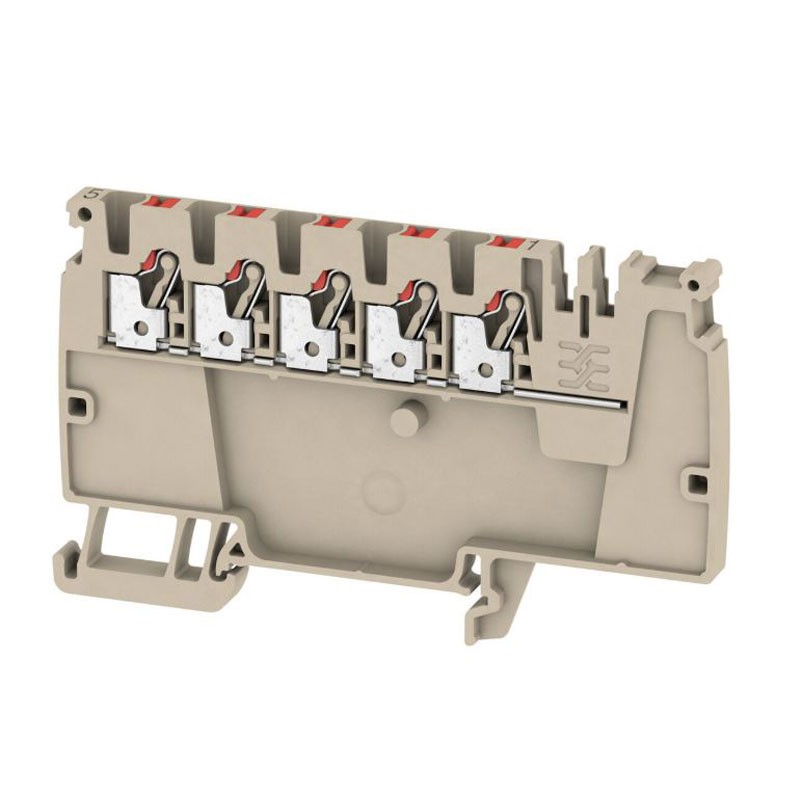

Weidmuller Klemme Push-In 2,5mm² beige
WEI 1988290000
4050118372779
Weidmüller Klemme AAP12 2.5 LI RD Push-In 2,5 mm², dunkelbeige Farbe, für DIN-Schiene TS35, konform IEC 60947-7-1:
-
Nennquerschnitt: 2,5 mm²
-
Nennspannung 800 V AC/DC
-
Nennstrom 24 Ampere
-
Isolierkörper aus Wemid UL94 V-0
-
Dunkelbeige Farbe AL / LI mit roter Betätigung
-
Konform RoHS und REACH
-
Explosionsgeschützte Ausführung
-
Konform IEC 60947-7-1, RoHS und REACH
-
Push-In-Technologie für schnelles und sicheres Verdrahten
3,15 €
Verfügbare Artikel: 300
: 90
Häufig zusammengekauft
Weidmuller Klemme Push-In, schnelle und effiziente Verbindung in Schaltschrank
Die Weidmüller AAP12 2.5 LI RD Push-In Klemme ist für Anwendungen in der Verteilung, Steuerung und Signalisierung innerhalb von industriellen Schaltschränken und Automatisierungssystemen konzipiert. Die Push-In-Technologie ermöglicht das direkte Einführen des Leiters ohne Werkzeugeinsatz, was die Verdrahtungszeit erheblich verkürzt und die Produktivität bei der Installation erhöht.
Diese Lösung gewährleistet zudem eine stabile und vibrationsfeste Verbindung, eine wesentliche Eigenschaft in Industrieanlagen, wo Zuverlässigkeit und Kontinuität des Dienstes wesentliche Anforderungen sind.
Zuverlässige elektrische Leistung
Mit einem Bemessungsquerschnitt von 2,5 mm² unterstützt die Klemme einen Nennstrom bis zu 24 A und eine Nennspannung von 800 V, was sie für zahlreiche Leistungs- und Steuerungsanwendungen geeignet macht.
Die Bemessungsstoßspannung von 8 kV, kombiniert mit der Überspannungskategorie III und der Verschmutzungsgrad 3, gewährleistet einen sicheren Betrieb auch in komplexen Industrieumgebungen, die elektrischen Störungen ausgesetzt sind. Der Durchgangswiderstand von 1,33 mΩ und die geringe Verlustleistung (0,77 W) tragen dazu bei, Energieverluste zu reduzieren und ein optimales thermisches Verhalten über die Zeit zu gewährleisten.
Sichere Materialien und Normenkonformität
Der Isolierkörper besteht aus Wemid, einem Hochleistungswerkstoff mit der Entflammbarkeitsklasse UL 94 V-0, der hohe Sicherheitsstandards gegen Brandgefahr bietet.
Die Klemme ist RoHS-konform ohne Ausnahmen und REACH-konform, frei von SVHC-Stoffen über 0,1 %, und ist für explosionsgeschützte Installationen geeignet, was sie auch in industriellen Umgebungen mit hohen Sicherheitsanforderungen einsetzbar macht.
Der Durchgangswiderstand von 1,33 mΩ und die geringe Verlustleistung (0,77 W) tragen dazu bei, Energieverluste zu reduzieren und ein optimales thermisches Verhalten über die Zeit zu gewährleisten.
Kompakt und funktional
Dank der geringen Breite von 5,1 mm und der steckbaren Befestigung auf DIN-Schiene TS35 ermöglicht die AAP12 2.5 LI RD Klemme eine ordentliche Verdrahtung und eine effiziente Raumnutzung innerhalb des Schaltschranks. Die dunkelbeige Farbe mit roter Betätigung erleichtert die visuelle Identifizierung der Stromkreise.
| BEMESSUNGSDATEN | |
|---|---|
| Bemessungsquerschnitt | 2,5 mm² |
| Nennspannung | 800 V |
| Nennspannung DC | 800 V |
| Nennstrom | 24 A |
| Strom mit max. Leiter | 24 A |
| Bezugsnormen | IEC 60947-7-1 |
| Durchgangswiderstand | 1,33 mΩ (IEC 60947-7-x) |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung | 0,77 W (IEC 60947-7-x) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| ALLGEMEINE DATEN | |
| Ausgerüstete Schiene | TS 35 |
| Montageanleitung | Tragschiene |
| Grundmaterial | Wemid |
| Farbe | Dunkelbeige |
| Farbe der Betätigungselemente | Rot |
| Entflammbarkeitsklasse | UL 94 V-0 |
| VERBINDUNGEN | |
| Leiterquerschnitt AWG (min.) | AWG 28 |
| Leiterquerschnitt AWG (max.) | AWG 12 |
| Anschlusstyp | PUSH IN |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN UND GEWICHT | |
| Höhe | 53,5 mm |
| Höhe mit DIN-Schiene | 54 mm |
| Vertikale Position | 89 mm |
| Breite | 5,1 mm |
| Nettogewicht | 0,024 g |
| WEITERE TECHNISCHE DATEN | |
| Verriegelbar | Nein |
| Raststift | Nein |
| Explosionsgeschützte Ausführung | Ja |
| Offene Seiten | Rechts |
Befestigungsart Steckbar Montageart TS 35 Schiene KONFORMITÄT RoHS Konform, ohne Ausnahme REACH SVHC Keine Substanz > 0,1% Gewichtsanteil
