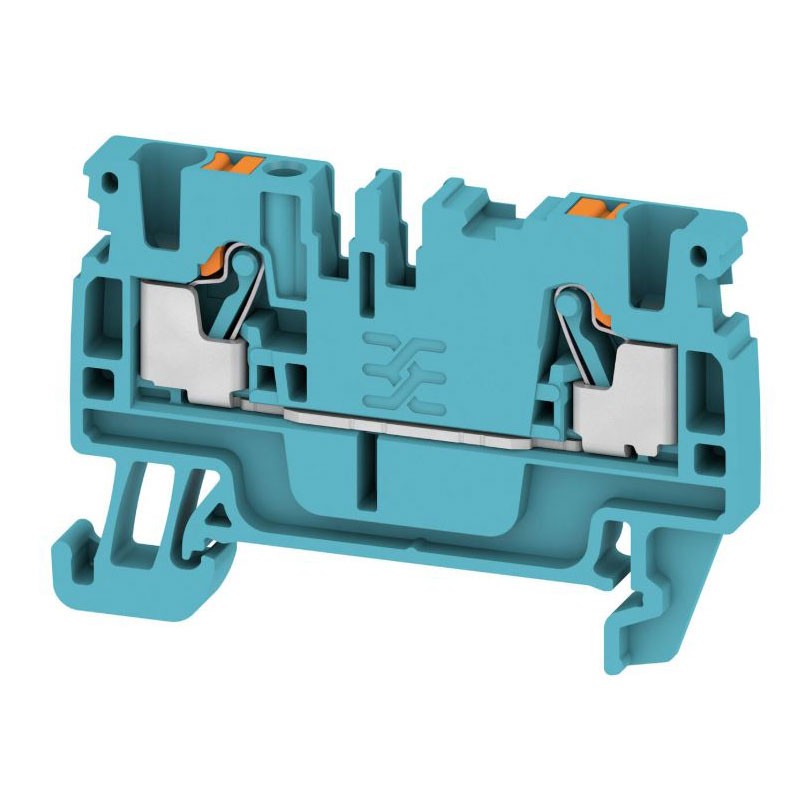

Weidmüller Durchgangsklemme Push-In 2,5 mm² blau
WEI 1521880000
4050118328141
Weidmüller Durchgangsklemme Push-In 2,5 mm² Farbe Blau, für DIN-Schiene TS 35. Schneller werkzeugloser Anschluss, bis zu 800 V und 24 A, ideal für zuverlässige und ordentliche Schaltschrankinstallationen:
-
Anschlusstechnik: PUSH IN
-
Nennquerschnitt: 2,5 mm²
-
Farbe: Blau
-
Montage: DIN-Schiene TS 35
-
Nennspannung AC/DC: 800 V
-
Nennstrom: 24 Ampere
-
Brennverhalten: UL 94 V-0
-
Material: Wemid
-
RoHS- und REACH-konform
-
Abisolierlänge: 10 mm
-
Verschmutzungsgrad: 3
0,87 €
Verfügbare Artikel: 500
Häufig zusammengekauft
Weidmuller Durchgangsklemme Push-In, schnelle und sichere Verbindung in Schaltschrank
Die Weidmüller Push-In Durchgangsklemme 2,5 mm² ist für zuverlässige, schnelle und dauerhafte Verbindungen in industriellen und zivilen Schaltschränken konzipiert. Die Push-In-Technologie ermöglicht das direkte Einführen von starren oder flexiblen Leitern mit Endhülse, reduziert die Verdrahtungszeit und verbessert die Produktivität.
Die blaue Farbe macht sie ideal für die Kennzeichnung von Steuer- oder Neutralleitern (gemäß Verdrahtungskonventionen) und trägt zu einem ordentlichen und leicht wartbaren Schaltschrank bei.
Hohe elektrische Leistung und Normkonformität
Die Klemme ist für 800 V und 24 A ausgelegt, mit einer Stoßspannung von 8 kV, was auch bei Überspannungen Sicherheit gewährleistet. Der niedrige Durchgangswiderstand (1,33 mΩ) reduziert Verluste und Wärmeabgabe.
Sie entspricht der Norm IEC 60947-7-1 und ist dank der explosionsgeschützten Ausführung auch für Anwendungen in kritischen Umgebungen geeignet.
Mechanische Zuverlässigkeit und thermische Beständigkeit
Gefertigt aus Wemid mit einer Entflammbarkeitsklasse UL 94 V-0, gewährleistet die Klemme eine hohe mechanische und thermische Beständigkeit. Sie unterstützt einen weiten Temperaturbereich von –60 °C bis +130 °C im Dauerbetrieb und ist somit auch für anspruchsvolle industrielle Anwendungen geeignet.
| DIMENSIONIERUNGSDATEN | |
|---|---|
| Bemessungsquerschnitt | 2,5 mm² |
| Nennspannung | 800 V |
| Nennspannung DC | 800 V |
| Nennstrom | 24 A |
| Strom mit max. Leiter | 24 A |
| Bemessungsstoßspannung | 8 kV |
| Durchgangswiderstand | 1,33 mΩ (IEC 60947-7-x) |
| Verlustleistung | 0,77 W (IEC 60947-7-x) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlusstyp | PUSH-IN |
| ALLGEMEINE DATEN | |
| Ausgerüstete Schiene | TS 35 |
| Montageart | Tragschiene TS 35 |
| Befestigungsart | Steckbar |
| Offene Seite | Rechts |
| Explosionsgeschützte Ausführung | Ja |
| Verriegelbar | Nein |
| Mit Haltestift | Nein |
| VERBINDUNGEN | |
| Querschnittsbereich (min.) | 0,14 mm² |
| Querschnittsbereich (max.) | 4 mm² |
| AWG-Kabelquerschnitt (min.) | AWG 28 |
| AWG-Kabelquerschnitt (max.) | AWG 12 |
| Anschlussrichtung | Von oben |
| Abisolierlänge | 10 mm |
| Klingenmaß | 0,6 × 3,5 mm |
| MATERIALIEN UND FARBEN | |
| Grundmaterial | Wemid |
| Farbe | Blau |
| Farbe der Betätigungselemente | Orange |
| Entflammbarkeitsklasse | UL 94 V-0 |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN UND GEWICHT | |
| Breite | 5,1 mm |
| Höhe | 55 mm |
| Tiefe | 36,5 mm (37 mm mit DIN-Schiene) |
| SYSTEMDATEN | |
| Endplatte erforderlich | Ja |
| Anzahl der Potenziale | 1 |
| Anzahl der Ebenen | 1 |
| Klemmstellen pro Ebene | 2 |
| Intern gebrückte Ebenen | Nein |
| PE-Anschluss | Nein |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| NORMEN UND KONFORMITÄT | |
| Referenznormen | IEC 60947-7-1 |
| Normgerechte Kalibrierung | 60 947-1 A3 |
| RoHS-Konformität | Konform, ohne Ausnahme |
| REACH SVHC | Keine Substanzen > 0,1% Gew. |
