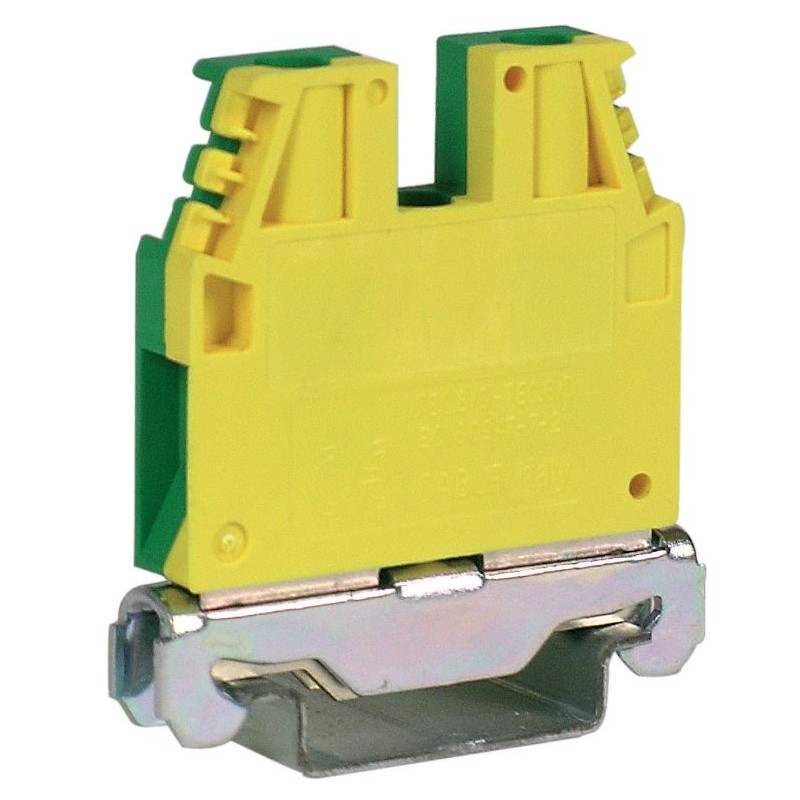

Masseklemme Cabur 6mm² gelb-grün
CBR TO120
8017963044066
Masseklemme Cabur Serie TEC Code TO120, für TH35-Schiene, geschlossener Isolierkörper, gleiche Abmessungen wie die Serien CBC und GPA:
-
Mit Schraubklemmung
-
Bemessungsstoßspannung / Verschmutzungsgrad: 8 kV / 3
-
Nennquerschnitt: 6 mm²
-
Farbe: gelb/grün
-
1 Erdungsebene
-
Montage auf DIN-Schiene TH35
-
Geschlossener Isolierkörper (erfordert keine Endplatte)
-
Abmessungen: L 44 mm | H auf TH35-7.5/15: 52 / 60 mm
-
Abmessungen kompatibel mit Serien CBC und GPA
-
Montage: DIN-Schiene TH35
-
Isoliermaterial: Polyamid UL94V-0
3,87 €
Verfügbare Artikel: 45
Masseklemme Cabur 6mm², Zuverlässigkeit und Sicherheit für die Erdung
Die Masseklemme Cabur Serie TEC TO120 ist entwickelt, um eine sichere, stabile und normgerechte Erdverbindung in industriellen und zivilen Elektroanlagen zu gewährleisten. Der geschlossene Isolierkörper verbessert den Schutz gegen versehentlichen Kontakt und vereinfacht die Installation, indem die Notwendigkeit einer Endplatte entfällt.
Das Profil und die Abmessungen, die identisch mit den Serien CBC und GPA sind, ermöglichen eine perfekte Austauschbarkeit in den Schaltschränken und sorgen für Ordnung und Einheitlichkeit der Verkabelung.
Große Anschlusskapazität und zuverlässige Klemmung
Das Schraubklemmensystem gewährleistet einen stabilen elektrischen Kontakt über die Zeit. Die Klemme unterstützt flexible und starre Leiter von 0,5 bis 10 mm² sowie Leiter mit Endhülse (Modell 6 mm² – WP60/20). Das kontrollierte Anzugsmoment gewährleistet Zuverlässigkeit auch in vibrationsbelasteten Umgebungen.
Konformität mit UL, ATEX und IEC Ex
Die Klemme entspricht den UL-Normen (bis zu 600 V AC/DC) und erfüllt die Anforderungen von ATEX und IEC Ex, mit einer Bemessungsstoßspannung von 8 kV und Verschmutzungsgrad 3. Das Isoliermaterial aus Polyamid UL94V-0 gewährleistet Selbstverlöschung und thermische Beständigkeit bis zu 130 °C (EN 60216-1).
| ALLGEMEINE DATEN | |
|---|---|
| Funktion / Typ | Masseklemme |
| Nennquerschnitt | 6 mm² |
| Kaliber | A5 |
| ANSCHLUSSKAPAZITÄT | |
| Flexibler Leiter | 0,5 – 10 mm² |
| Starrer Leiter | 0,5 – 10 mm² |
| Leiter mit Endhülse | 6 mm² – WP60/20 |
| ELEKTRISCHE EIGENSCHAFTEN (UL) | |
| Maximale Spannung AC/DC | 600 V |
| Maximaler Strom mit Nennquerschnitt | 600 V |
| Querschnitt (min–max) | 24 – 8 AWG |
| Anzugsmoment (UL) | 15 lb·in |
| ELEKTRISCHE EIGENSCHAFTEN (ATEX / IEC Ex) | |
| Bemessungsstoßspannung / Verschmutzungsgrad | 8 kV / 3 |
| MECHANISCHE EIGENSCHAFTEN | |
| Abisolierlänge | 10 mm |
| Anzugsmoment (nominell / max.) | 0,8 / 1,4 Nm |
| Breite (Teilung) | 8 mm |
| Länge | 44 mm |
| Höhe auf Schiene TH35-7.5 / TH35-15 / G32 | 52 / 60 / – mm |
| MATERIALIEN | |
| Kunststoffmaterial | Polyamid UL94 V-0 |
| Temperaturindex Isoliermaterial (EN 60216-1) | 130 °C |
Es gibt noch keine Bewertung
Technische Daten
- Farbe: Gelb/Grün
- Art: Klemmen
- Querschnitt: 6mmq
