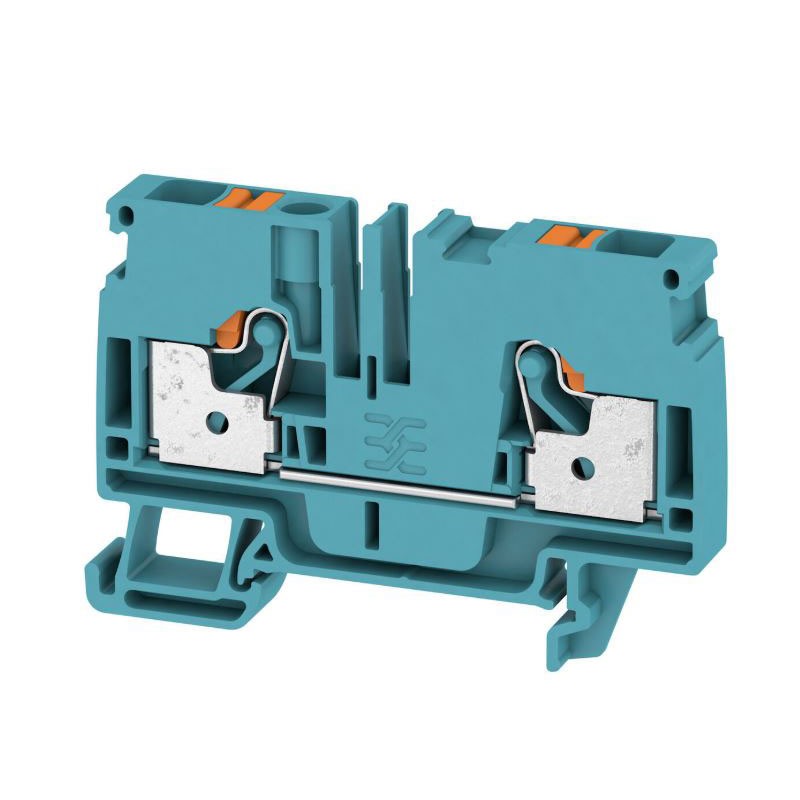

Weidmüller Durchgangsklemme Push-In 6mm² blau
WEI 1991790000
4050118376494
Weidmüller Durchgangsklemme Push-In 6 mm² Farbe Blau, für DIN-Schiene TS 35, ideal für Schaltschrank auf DIN-Schiene TS35, schnelle und zuverlässige Verbindungen bis 41 Ampere:
-
Anschlusstechnik: PUSH IN
-
Nennquerschnitt: 6 mm²
-
Farbe: Blau (Bedienelemente orange)
-
Montage: DIN-Schiene TS 35
-
Nennspannung AC/DC: 800 V
-
Nennstrom: 41 Ampere
-
Entflammbarkeitsklasse: UL 94 V-0
-
Material: Wemid
-
RoHS- und REACH-konform
-
Abisolierlänge: 12 mm
-
Verschmutzungsgrad: 3
1,62 €
Verfügbare Artikel: 200
Häufig zusammengekauft
Weidmuller Durchgangsklemme, schnelle und sichere Verbindung mit Push-In-Technologie
Die Weidmüller A2C 6 BL Durchgangsklemme verwendet die Push-In-Technologie, die eine schnelle und werkzeuglose Verdrahtung für starre und flexible Leiter mit Aderendhülse ermöglicht. Dies reduziert die Installationszeit und gewährleistet einen stabilen und dauerhaften Kontakt auch bei Vibrationen.
Entwickelt nach IEC 60947-7-1, ist sie geeignet für industrielle Schaltschrankanwendungen, bei denen hohe elektrische Leistung und Betriebssicherheit erforderlich sind.
Hohe elektrische Leistung
Mit einem Nennstrom von 41 A und einer Nennspannung von 800 V (AC/DC) ist die Klemme für mittel- bis hochleistungsfähige Anwendungen geeignet. Die Stoßspannung von 8 kV, die Überspannungskategorie III und die Verschmutzungsgrad 3 ermöglichen den Einsatz in anspruchsvollen industriellen Umgebungen.
Der niedrige Volumenwiderstand (0,78 mΩ) trägt zur Reduzierung von Verlusten und Erwärmung bei.
Leiterkompatibilität und einfache Montage
Die steckbare Befestigung auf TS35 und die obere Anschlussrichtung machen die Verdrahtung ordentlich und zugänglich. Endplatte erforderlich.
Unterstützt einen breiten Querschnittsbereich: AWG: von 22 bis 8, Klemmbereich: 0,34 – 10 mm², Flexibel: bis zu 6 mm², Abisolierlänge: 12 mm.
| DIMENSIONIERUNGSDATEN | |
|---|---|
| Bemessungsquerschnitt | 6 mmq |
| Nennspannung | 800 V |
| Nennspannung DC | 800 V |
| Nennstrom | 41 A |
| Strom mit max. Leiter | 41 A |
| Bezugsnormen | IEC 60947-7-1 |
| Volumenwiderstand | 0,78 mΩ (IEC 60947-7-x) |
| Bemessungsstoßspannung | 8 kV |
| Leistungsverlust | 1,31 W (IEC 60947-7-x) |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Anschlusstyp | PUSH-IN |
| ALLGEMEINE DATEN | |
| Ausgerüstete Schiene | TS 35 |
| Montageart | Tragschiene TS 35 |
| Befestigungsart | Steckbar |
| RoHS-Konformität | Konform, ohne Ausnahme |
| Grundmaterial | Wemid |
| Farbe | Blau |
| Farbe der Bedienelemente | Orange |
| Entflammbarkeitsklasse | UL 94 V-0 |
| Messgerät nach Norm | IEC 60947-1 A5 |
| VERBINDUNGEN | |
| Anzahl der Verbindungen | 2 |
| Klemmbereich (min.) | 0,34 mm² |
| Klemmbereich (max.) | 10 mm² |
| AWG-Kabelquerschnitt (min.) | AWG 22 |
| AWG-Kabelquerschnitt (max.) | AWG 8 |
| Flexibler Querschnitt (min.) | 0,34 mm² |
| Flexibler Querschnitt (max.) | 6 mm² |
| Anschlussrichtung | Oben |
| Abisolierlänge | 12 mm |
| Klingenmaß | 1,0 × 5,5 mm |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN | |
| Höhe | 66,5 mm |
| Tiefe | 45,5 mm (46 mm mit DIN-Schiene) |
| Breite | 5,1 mm / 8,1 mm |
| SYSTEMDATEN | |
| Endplatte erforderlich | Ja |
| Anzahl der Potenziale | 1 |
| Anzahl der Ebenen | 1 |
| Klemmpunkte pro Ebene | 2 |
| Potenziale pro Ebene | 1 |
| Intern gebrückte Ebenen | Nein |
| PE-Anschluss | Nein |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
