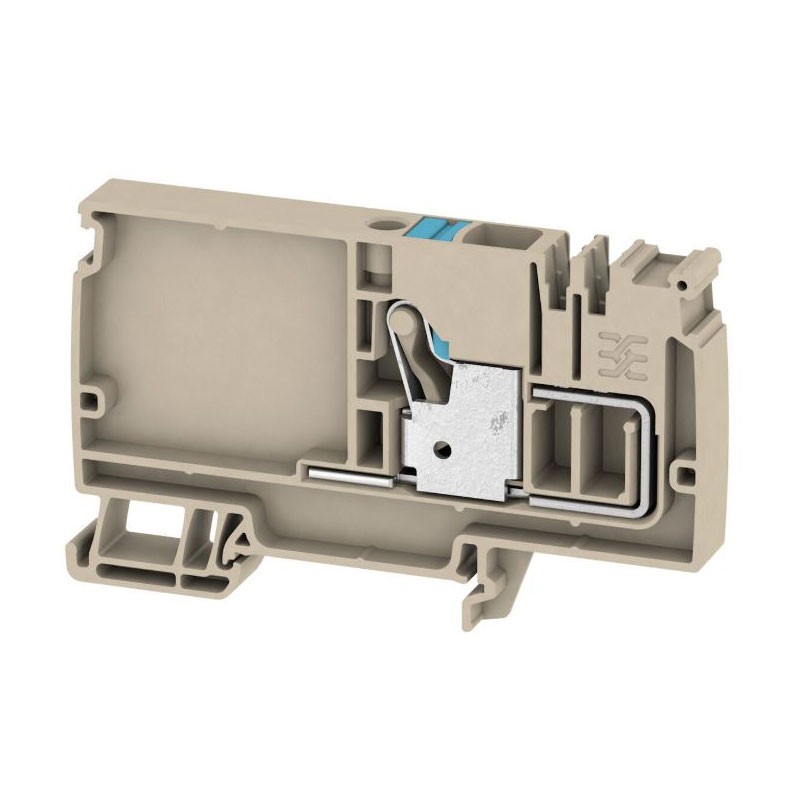

Weidmüller Klemme Push-In 10mm² beige/blau
WEI 1988180000
4050118372861
Weidmüller Klemme AAP12 10 LO BL Push-In 10 mmq, dunkelbeige Farbe, für DIN-Schiene TS35, gemäß IEC 60947-7-1:
-
Nennquerschnitt: 10 mmq
-
Nennspannung 800 V AC/DC
-
Nennstrom 57 Ampere
-
Isolierkörper aus Wemid UL94 V-0
-
Dunkelbeige Farbe mit blauer Betätigung
-
Konform mit RoHS und REACH
-
Explosionsgeschützte Ausführung
-
Durchgangswiderstand: 0,56 mΩ
-
Konform mit IEC 60947-7-1, RoHS und REACH
-
Abmessungen: 10 × 89 × 53,5 mm
-
Push-In-Technologie für schnelle und sichere Verdrahtung
5,65 €
Verfügbare Artikel: 20
: 18
Häufig zusammengekauft
Weidmuller Push-In Klemme, effiziente Verbindung für industrielle Schaltschrank
Die Weidmüller AAP12 10 LO BL Push-In Durchgangsklemme ist für zuverlässige und langlebige elektrische Verbindungen in Verteilerschränken, Automatisierung und Industrieanlagen konzipiert. Die Push-In-Technologie ermöglicht das direkte Einführen des starren oder flexiblen Leiters (mit Aderendhülse) ohne Werkzeugeinsatz, wodurch die Installationszeit erheblich verkürzt und die Verkabelungsqualität verbessert wird.
Diese Lösung ist ideal für Anwendungen, bei denen eine sichere, kompakte und vibrationsbeständige Verbindung erforderlich ist, auch bei hohen Strömen.
Hohe elektrische Leistung
Mit einem Bemessungsquerschnitt von 10 mm² unterstützt die Klemme einen Nennstrom von bis zu 57 A und eine Nennspannung von 800 V, was sie für Leistungs- und Verteilungsschaltungen geeignet macht. Die Stoßspannung von 8 kV, kombiniert mit der Überspannungskategorie III und der Verschmutzungsgrad 3, gewährleistet einen zuverlässigen Betrieb auch in komplexen Industrieumgebungen.
Der niedrige Durchgangswiderstand (0,56 mΩ) und die geringe Verlustleistung (1,82 W) tragen dazu bei, Energieverluste zu reduzieren und die Systemeffizienz hoch zu halten.
Sichere Materialien und Normenkonformität
Das Isoliergehäuse aus Wemid bietet hervorragende mechanische und thermische Beständigkeit, während die Flammwidrigkeitsklasse UL 94 V-0 hohe Brandschutzstandards gewährleistet. Die Klemme ist RoHS-konform ohne Ausnahmen und REACH-konform, frei von SVHC über 0,1%, und ist auch für Installationen geeignet, die erweiterte Sicherheitsanforderungen erfordern, dank der explosionsgeschützten Ausführung.
Dank der optimierten Abmessungen (Breite 10 mm) und der steckbaren Befestigung auf DIN-Schiene TS35 ermöglicht die Klemme eine ordentliche und rationale Anordnung der Verbindungen innerhalb des Schaltschrankes, was sowohl die Erstinstallation als auch Wartungsarbeiten erleichtert.
| DIMENSIONIERUNGSDATEN | |
|---|---|
| Bemessungsquerschnitt | 10 mm² |
| Nennspannung | 800 V |
| Nennspannung DC | 800 V |
| Nennstrom | 57 A |
| Strom mit max. Leiter | 57 A |
| Referenznormen | IEC 60947-7-1 |
| Durchgangswiderstand | 0,56 mΩ (IEC 60947-7-x) |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung | 1,82 W (IEC 60947-7-x) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| ALLGEMEINE DATEN | |
| Ausgerüstete Schiene | TS 35 |
| Montageanleitung | Tragschiene |
| Grundmaterial | Wemid |
| Farbe | Dunkelbeige |
| Farbe der Betätigungselemente | Blau |
| Flammwidrigkeitsklasse | UL 94 V-0 |
| VERBINDUNGEN | |
| Kabelanschlussquerschnitt AWG (min.) | AWG 20 |
| Kabelanschlussquerschnitt AWG (max.) | AWG 6 |
| Anschlusstyp | PUSH IN |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN UND GEWICHT | |
| Höhe | 53,5 mm |
| Höhe inklusive DIN-Schiene | 54 mm |
| Vertikale Position | 89 mm |
| Breite | 10 mm |
| Nettogewicht | 0,026 g |
| WEITERE TECHNISCHE DATEN | |
| Verriegelbar | Nein |
| Arretierstift | Nein |
| Explosionsgeschützte Ausführung | Ja |
| Offene Seiten | Rechts |
| Befestigungsart | Steckbar |
| Montageart | TS 35 Schiene |
| KONFORMITÄT | |
| RoHS | Konform, ohne Ausnahme |
| REACH SVHC | Keine Substanz > 0,1 wt% |
