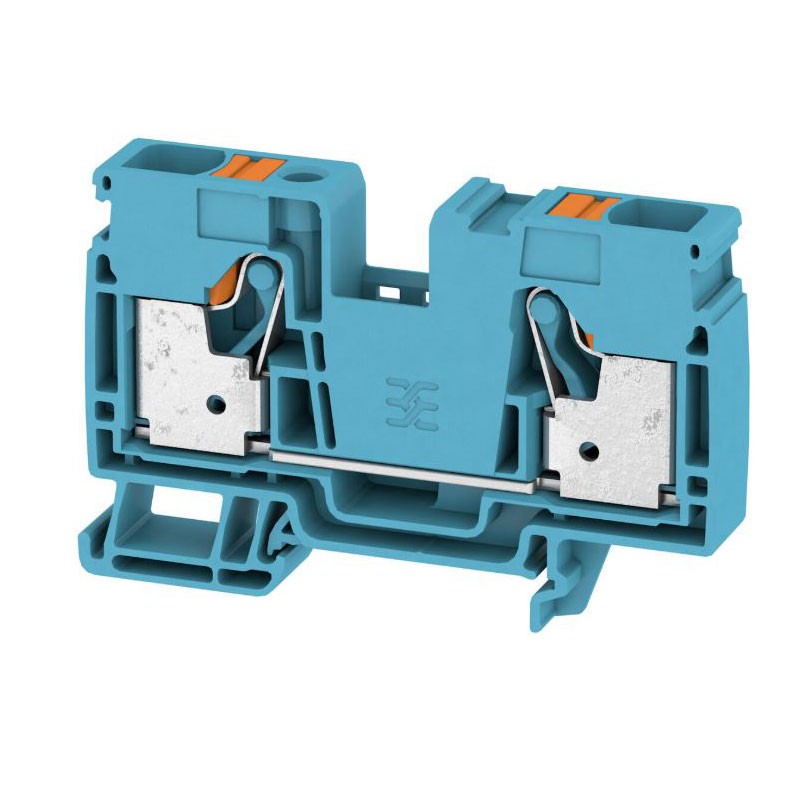

Weidmuller Durchgangsklemme Push-In 16mm² blau
WEI 2494100000
4050118504101
Weidmüller Durchgangsklemme A2C 16 PE Push-In 16 mm², Farbe Blau, für DIN-Schiene TS35, gemäß IEC 60947-7-1:
-
Typ A2C 16 PE Durchgang PE (Erde) Push-In
-
Nennquerschnitt: 16 mm²
-
Gehäusefarbe: Blau mit orangefarbenen Betätigungstasten
-
Montage: DIN-Schiene TS 35
-
Nennspannung 1000 V AC/DC
-
Nennstrom: 76 Ampere
-
Brennverhalten: UL 94 V-0
-
Material: Wemid UL94 V-0
-
Gemäß IEC 60947-7-1, RoHS und REACH
-
Abmessungen (LxHxT): 10 × 80,5 × 51,5 mm
-
Verlustleistung 2,43 Watt
2,29 €
Verfügbare Artikel: 40
: 36
Häufig zusammengekauft
Weidmuller Durchgangsklemme Push-In, ideale Lösung für Leistungsanschlüsse
Die Weidmüller A2C 16 BL Push-In Durchgangsklemme ist für Anwendungen konzipiert, die eine sichere Verbindung von Leitern mit großem Querschnitt erfordern und gewährleistet Zuverlässigkeit, Robustheit und einfache Installation. Dank der Push-In-Technologie kann der Leiter direkt in die Klemme eingeführt werden, ohne Schrauben oder Werkzeuge zu verwenden, was die Verdrahtungszeit in den Schaltschränken erheblich reduziert.
Diese Lösung ist besonders geeignet für Industrieanlagen, Verteilerschränke und Automatisierungssysteme, wo hohe Ströme und eine stabile Verbindung über die Zeit erforderlich sind.
Hohe elektrische Leistung und Sicherheit
Mit einem Bemessungsquerschnitt von 16 mm² unterstützt die Klemme einen Nennstrom bis zu 76 A und eine Nennspannung von 1000 V, was sie für Leistungs- und Verteilerschaltungen geeignet macht. Die Bemessungsstoßspannung von 8 kV, die Überspannungskategorie III und die Verschmutzungsgrad 3 gewährleisten einen sicheren Betrieb auch in komplexen Industrieumgebungen.
Der niedrige Durchgangswiderstand (0,42 mΩ) trägt zur Reduzierung von Energieverlusten bei, während die Verlustleistung von 2,43 W ein kontrolliertes thermisches Verhalten auch bei Volllast sicherstellt.
Qualitätsmaterialien und Normenkonformität
Der Klemmenkörper besteht aus Wemid, einem hochwertigen technischen Material, das hervorragende mechanische und thermische Beständigkeit bietet. Die Flammwidrigkeitsklasse UL 94 V-0 bietet ein zusätzliches Sicherheitsniveau gegen Brandgefahr.
Das Produkt ist RoHS-konform ohne Ausnahmen und REACH-konform, frei von SVHC-Stoffen über 0,1%, was es für Installationen geeignet macht, die die Einhaltung internationaler Umweltvorschriften erfordern. Die Endplatte ist vorgesehen, die für den korrekten Abschluss der Klemmenleiste am Ende der Reihe erforderlich ist.
Trotz der hohen Stromkapazität behält die Klemme optimierte Abmessungen (Breite 12 mm) bei, was eine ordentliche und rationale Anordnung auf der DIN-Schiene TS35 ermöglicht. Die steckbare Befestigung erleichtert die Installation und Wartung.
| ELEKTRISCHE DATEN | |
|---|---|
| Bemessungsquerschnitt | 16 mm² |
| Nennspannung | 1000 V |
| Nennspannung DC | 1000 V |
| Nennstrom | 76 A |
| Strom mit max. Leiter | 76 A |
| Referenznormen | IEC 60947-7-1 |
| Durchgangswiderstand | 0,42 mΩ (IEC 60947-7-x) |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung | 2,43 W (IEC 60947-7-x) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| ALLGEMEINE DATEN | |
| Basismaterial | Wemid |
| Farbe | Blau |
| Farbe der Betätigungselemente | Orange |
| Flammwidrigkeitsklasse | UL 94 V-0 |
| Ausgerüstete Schiene | TS 35 |
| Montageanleitung | Tragschiene |
| VERBINDUNGEN | |
| AWG-Kabelanschlussquerschnitt (min.) | AWG 18 |
| AWG-Kabelanschlussquerschnitt (max.) | AWG 6 |
| Anzahl der Klemmstellen pro Ebene | 2 |
| TEMPERATUREN | |
| Lagerungstemperatur | -25 °C … +55 °C |
| Umgebungstemperatur | -5 °C … +40 °C |
| Dauerbetriebstemperatur (min.) | -60 °C |
| Dauerbetriebstemperatur (max.) | +130 °C |
| ABMESSUNGEN UND GEWICHT | |
| Breite | 12 mm |
| Höhe | 80,5 mm |
| Tiefe | 51,5 mm (52,5 mm mit DIN-Schiene) |
| Nettogewicht | 0,036 g |
| SYSTEMDATEN UND KONFORMITÄT | |
| Endplatte erforderlich | Ja |
| Anzahl der Potenziale | 1 |
| Anzahl der Ebenen | 1 |
| Anzahl der Potenziale pro Ebene | 1 |
| Intern gebrückte Ebenen | Nein |
| Ausgerüstete Schiene | TS 35 |
| RoHS | Konform, ohne Ausnahme |
| REACH SVHC | Keine Substanz > 0,1% nach Gewicht |
