Bornier Weidmuller Push-In 2,5mmq beige/bleu
WEI 1988100000
4050118372762

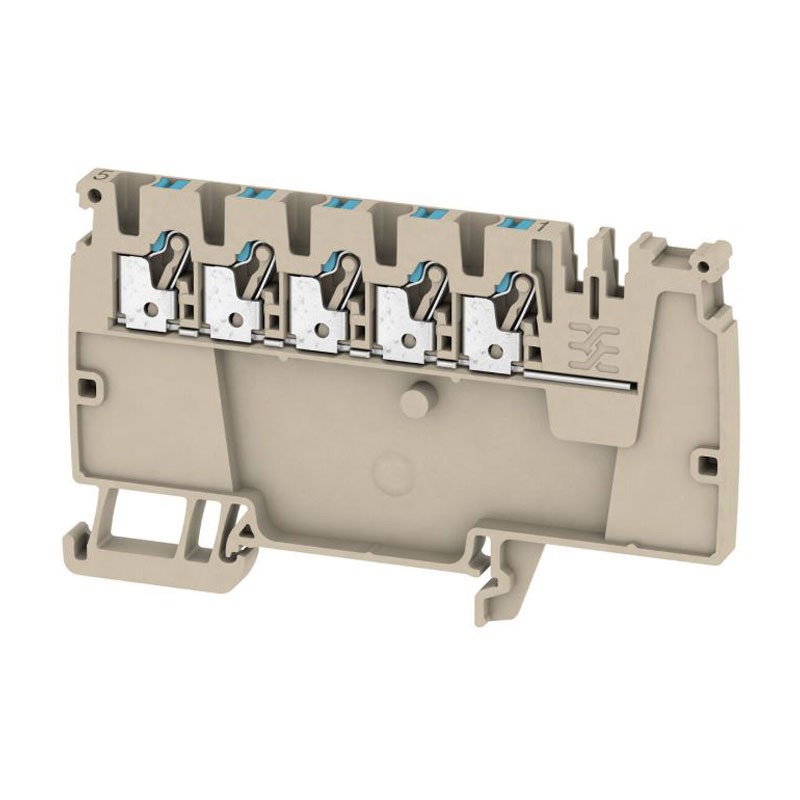

Borne Weidmüller AAP12 2.5 LI BL Push-In de 2,5 mmq, couleur beige foncé, pour rail DIN TS35, conforme IEC 60947-7-1:
-
Section nominale : 2,5 mmq
-
Tension nominale 800 V AC/DC
-
Courant nominal 24 Ampères
-
Corps isolant en Wemid UL94 V-0
-
Couleur beige foncé avec actionnement bleu
-
Conforme RoHS et REACH
-
Exécution antidéflagrante
-
Conforme IEC 60947-7-1, RoHS et REACH
-
Dimensions : 5,1 × 89 × 53,5 mm
-
Connexions AWG : 28 – 12
3,15 €
Articles disponibles: 300
: 90
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne Weidmuller Push-In, connexion rapide et efficace dans les tableaux électriques
La borne AAP12 2.5 LI BL Push-In est conçue pour simplifier le câblage dans les tableaux électriques et les systèmes d'automatisation. La technologie Push-In permet l'insertion directe du conducteur sans l'utilisation d'outils, réduisant ainsi les temps d'installation et garantissant une connexion stable et résistante aux vibrations.
Cette solution est idéale pour les applications où l'ordre, la rapidité de montage et la sécurité électrique sont requis, même dans des espaces réduits.
Performances électriques et sécurité
Avec une section de dimensionnement de 2,5 mm², la borne supporte un courant nominal jusqu'à 24 A et une tension nominale de 800 V en AC et en DC. La résistance de passage contenue (1,33 mΩ) et la puissance dissipée de seulement 0,77 W contribuent à réduire les pertes énergétiques et le chauffage de la connexion.
La tension d'impulsion de 8 kV, associée à la classe de surtension III et au degré de pollution 3, garantit un fonctionnement sûr même dans des environnements industriels complexes et sujets à des perturbations électriques.
Matériaux sûrs et conformité réglementaire
Le corps isolant est réalisé en Wemid, un matériau technique haute performance qui garantit une excellente résistance mécanique et thermique. La classe d'inflammabilité UL 94 V-0 offre un niveau élevé de sécurité incendie. La borne est conforme RoHS sans exemptions et REACH, exempte de substances SVHC au-delà de 0,1 %, et est adaptée pour des installations à l'épreuve des explosions, la rendant également adaptée à des environnements avec des exigences de sécurité élevées.
La borne est conforme RoHS sans exemptions et REACH, exempte de substances SVHC supérieures à 0,1 %, et est adaptée pour des installations à l'épreuve des explosions, la rendant utilisable également dans des contextes industriels avec des exigences de sécurité avancées.
La résistance de passage de 1,33 mΩ et la puissance dissipée contenue (0,77 W) contribuent à réduire les pertes énergétiques et à maintenir un comportement thermique optimal dans le temps.
Compact et fonctionnel dans les tableaux électriques
Grâce à la largeur réduite de 5,1 mm, la borne AAP12 2.5 LI BL permet une disposition ordonnée des connexions sur rail DIN TS35, optimisant l'espace à l'intérieur du tableau. La fixation enfichable facilite son montage et sa maintenance.
| DONNÉES DE DIMENSIONNEMENT | |
|---|---|
| Section de dimensionnement | 2,5 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 24 A |
| Courant avec conducteur max. | 24 A |
| Normes de référence | IEC 60947-7-1 |
| Résistance de passage | 1,33 mΩ (IEC 60947-7-x) |
| Tension d'impulsion de dimensionnement | 8 kV |
| Puissance dissipée | 0,77 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| DONNÉES GÉNÉRALES | |
| Rail équipé | TS 35 |
| Instructions de montage | Guide de support |
| Matériau de base | Wemid |
| Couleur | Beige foncé |
| Couleur des éléments de commande | Bleu |
| Classe d'inflammabilité | UL 94 V-0 |
| CONNEXIONS | |
| Section de connexion câble AWG (min.) | AWG 28 |
| Section de connexion câble AWG (max.) | AWG 12 |
| Type de connexion | PUSH IN |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Profondeur | 53,5 mm |
| Profondeur incluse rail DIN | 54 mm |
| Position verticale | 89 mm |
| Largeur | 5,1 mm |
| Poids net | 0,024 g |
| AUTRES DONNÉES TECHNIQUES | |
| Verrouillable | Non |
| Goupille d'arrêt | Non |
| Exécution à l'épreuve des explosions | Oui |
| Lati aperti | Droit |
| Tipo di fissaggio | Emboîtable |
| Tipo di montaggio | Rail TS 35 |
| CONFORMITÉ | |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1 wt% |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
