Bornier Weidmuller Push-In 10mmq beige/bleu
WEI 1988180000
4050118372861

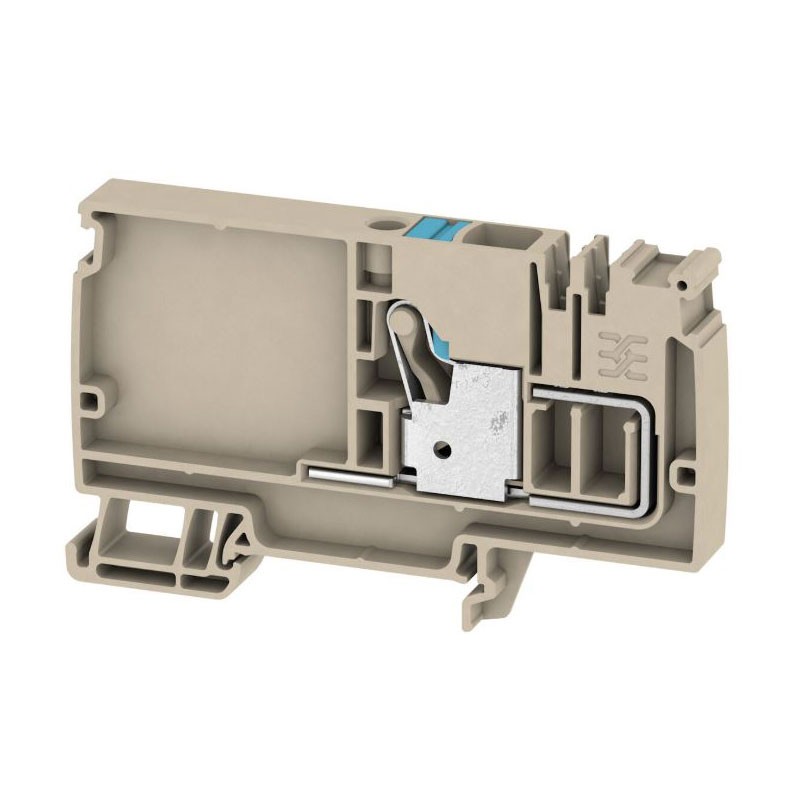

Borne Weidmüller AAP12 10 LO BL Push-In de 10 mmq, couleur beige foncé, pour rail DIN TS35, conforme IEC 60947-7-1 :
-
Section nominale : 10 mmq
-
Tension nominale 800 V AC/DC
-
Courant nominal 57 Ampères
-
Corps isolant en Wemid UL94 V-0
-
Couleur beige foncé avec actionnement bleu
-
Conforme RoHS et REACH
-
Exécution antidéflagrante
-
Résistance de passage : 0,56 mΩ
-
Conforme IEC 60947-7-1, RoHS et REACH
-
Dimensions : 10 × 89 × 53,5 mm
-
Technologie Push-In pour un câblage rapide et sécurisé
5,65 €
Articles disponibles: 20
: 18
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne Weidmuller Push-In, connexion efficace pour tableaux électriques industriels
La borne traversante Weidmüller AAP12 10 LO BL Push-In est conçue pour garantir des connexions électriques fiables et durables dans les tableaux de distribution, d'automatisation et installations industrielles. La technologie Push-In permet l'insertion directe du conducteur rigide ou flexible (avec embout) sans l'utilisation d'outils, réduisant sensiblement les temps d'installation et améliorant la qualité du câblage.
Cette solution est idéale pour les applications où une connexion sûre, compacte et résistante aux vibrations est requise, même en présence de courants élevés.
Performances électriques élevées
Avec une section de dimensionnement de 10 mmq, la borne supporte un courant nominal jusqu'à 57 A et une tension nominale de 800 V, ce qui la rend adaptée pour les circuits de puissance et de distribution. La tension d'impulsion de 8 kV, associée à la classe de surtension III et au degré de pollution 3, garantit un fonctionnement fiable même dans des environnements industriels complexes.
La faible résistance de passage (0,56 mΩ) et la puissance dissipée contenue (1,82 W) contribuent à réduire les pertes énergétiques et à maintenir une efficacité élevée du système.
Matériaux sûrs et conformité réglementaire
Le corps isolant en Wemid assure une excellente résistance mécanique et thermique, tandis que la classe d'inflammabilité UL 94 V-0 garantit des normes élevées de sécurité incendie. La borne est conforme RoHS sans exemptions et REACH, sans SVHC au-delà de 0,1 %, et est également adaptée pour les installations nécessitant des exigences de sécurité avancées, grâce à l'exécution à l'épreuve des explosions.
Grâce aux dimensions optimisées (largeur 10 mm) et à la fixation enfichable sur rail DIN TS35, la borne permet une disposition ordonnée et rationnelle des connexions à l'intérieur du tableau électrique, facilitant à la fois l'installation initiale et les opérations de maintenance.
| DONNÉES DE DIMENSIONNEMENT | |
|---|---|
| Section de dimensionnement | 10 mmq |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 57 A |
| Courant avec conducteur max. | 57 A |
| Normes de référence | IEC 60947-7-1 |
| Résistance de passage | 0,56 mΩ (IEC 60947-7-x) |
| Tension d'impulsion de dimensionnement | 8 kV |
| Puissance dissipée | 1,82 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| DONNÉES GÉNÉRALES | |
| Rail équipé | TS 35 |
| Instructions de montage | Rail de support |
| Matériau de base | Wemid |
| Couleur | Beige foncé |
| Couleur des éléments de commande | Bleu |
| Classe d'inflammabilité | UL 94 V-0 |
| CONNEXIONS | |
| Section de connexion câble AWG (min.) | AWG 20 |
| Section de connexion câble AWG (max.) | AWG 6 |
| Type de connexion | PUSH IN |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Profondeur | 53,5 mm |
| Profondeur incluse rail DIN | 54 mm |
| Position verticale | 89 mm |
| Largeur | 10 mm |
| Poids net | 0,026 g |
| AUTRES DONNÉES TECHNIQUES | |
| Verrouillable | Non |
| Goupille d'arrêt | Non |
| Exécution à l'épreuve des explosions | Oui |
| Côtés ouverts | Droite |
| Type de fixation | Enfichable |
| Type de montage | Rail TS 35 |
| CONFORMITÉ | |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1 wt% |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
