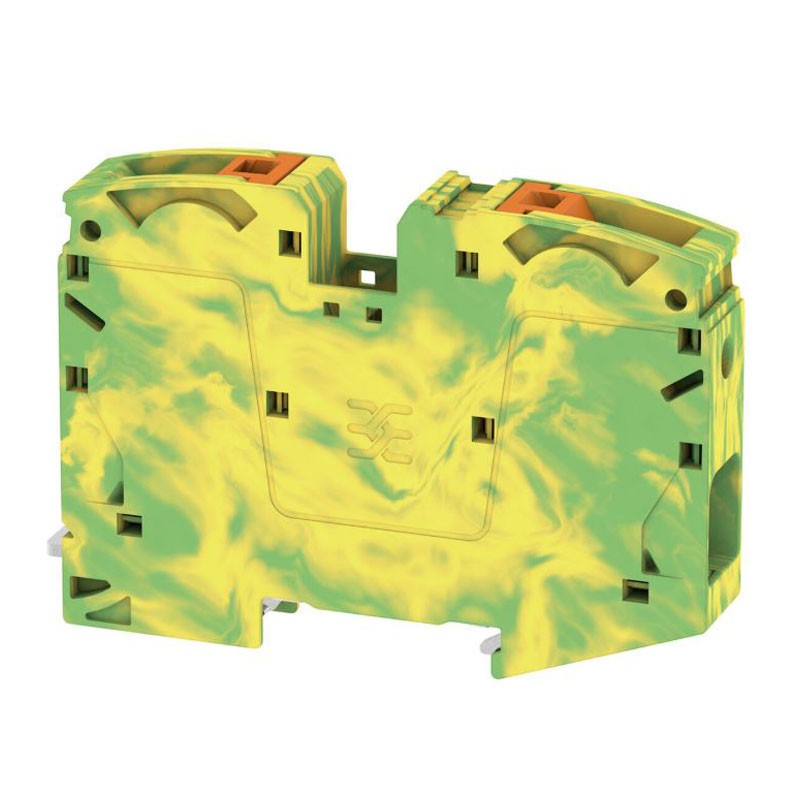

Borne traversante Weidmuller Push-In 35mm² jaune/vert
WEI 2551520000
4050118680201
Bornier de passage de terre Weidmüller A2C 35 PE Push-In de 35 mmq, couleur jaune/vert, pour rail DIN TS35, conforme IEC 60947-7-1:
-
Type A2C 35 PE Push-In de passage PE (terre)
-
Section nominale : 35 mmq
-
Couleur du corps : jaune/vert, avec boutons de commande orange
-
Montage : Rail DIN TS 35
-
Tension nominale 1000 V AC / 1500 V DC
-
Corps isolant en Wemid haute performance
-
Classe d'inflammabilité : UL 94 V-0
-
Verrouillable et antidéflagrant
-
Conforme IEC 60947-7-1, RoHS et REACH
-
Dimensions : 16 × 101 × 71,5 mm
-
Tension d'impulsion : 8 kV
8,67 €
Articles disponibles: 20
: 18
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Borne traversante Weidmuller Push-In, connexion de terre sécurisée pour grandes sections
La borne traversante Weidmüller A2C 35 PE Push-In est conçue pour réaliser des connexions de protection de terre fiables sur des conducteurs de grande section. Grâce à la technologie Push-In, l'insertion du conducteur se fait rapidement et sans l'utilisation d'outils, réduisant les temps d'installation et garantissant une connexion stable même en présence de vibrations.
C'est la solution idéale pour les tableaux électriques de puissance, installations industrielles et systèmes de distribution où une haute fiabilité et sécurité de la mise à terre sont requises.
Performances électriques et sécurité maximale
Avec une section de dimensionnement de 35 mm², la borne est adaptée pour des applications à haute puissance. Elle supporte une tension nominale de 1000 V AC et 1500 V DC, avec une tension d'impulsion de 8 kV, ce qui la rend adaptée également aux installations avec de fortes sollicitations électriques.
La résistance de passage extrêmement basse (0,26 mΩ) assure une connexion de terre efficace, tandis que la puissance dissipée de 0 W contribue à un comportement thermique optimal même en fonctionnement continu. La classe de surtension III et le degré de pollution 3 garantissent la fiabilité dans des environnements industriels sévères.
Matériaux de qualité et conformité réglementaire
Le corps isolant en Wemid offre une excellente résistance mécanique, thermique et chimique. La classe UL 94 V-0 assure des normes élevées de sécurité incendie. La borne est conforme RoHS sans exemptions et REACH, sans SVHC au-delà de 0,1 %, et est adaptée pour des installations à l'épreuve des explosions, la rendant également adaptée aux environnements avec des exigences de sécurité élevées. La plaque terminale n'est pas nécessaire, simplifiant encore l'installation.
Le produit est conforme RoHS sans exemptions et REACH, sans substances SVHC au-delà de 0,1 %, le rendant adapté aux installations nécessitant le respect des normes environnementales internationales. La plaque terminale est prévue, nécessaire pour la fermeture correcte de la bornerie en fin de rangée.
Elle supporte les fonctions PE et PEN, la rendant extrêmement polyvalente dans les systèmes de mise à terre et de distribution.
| DONNÉES ÉLECTRIQUES | |
|---|---|
| Section de dimensionnement | 35 mm² |
| Tension nominale | 1000 V |
| Tension nominale DC | 1500 V |
| Tension d'impulsion de dimensionnement | 8 kV |
| Tension d'impulsion de dimensionnement par rapport à la borne adjacente | 1000 V |
| Normes de référence | IEC 60947-7-1 |
| Résistance de passage | 0,26 mΩ (IEC 60947-7-x) |
| Puissance dissipée | 0 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| DONNÉES GÉNÉRALES | |
| Matériau de base | Wemid |
| Couleur | Jaune / Vert |
| Couleur des éléments de commande | Orange |
| Classe d'inflammabilité | UL 94 V-0 |
| Verrouillable | Oui |
| Exécution à l'épreuve des explosions | Oui |
| Type de fixation | Enfichable |
| Type de montage | Rail TS 35 |
| CONNEXIONS | |
| Section de connexion câble AWG (min.) | AWG 12 |
| Section de connexion câble AWG (max.) | AWG 2 |
| Nombre de points de serrage par niveau | 2 |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Largeur | 16 mm |
| Hauteur (position verticale) | 101 mm |
| Profondeur | 71,5 mm |
| Poids net | 110 grammes |
| DONNÉES DU SYSTÈME ET CONFORMITÉ | |
| Plaque terminale nécessaire | Oui |
| Nombre de potentiels | 1 |
| Nombre de niveaux | 1 |
| Connexion PE | Oui |
| Fonction N | Non |
| Fonction PE | Oui |
| Funzione PEN | Oui |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1% en poids |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
