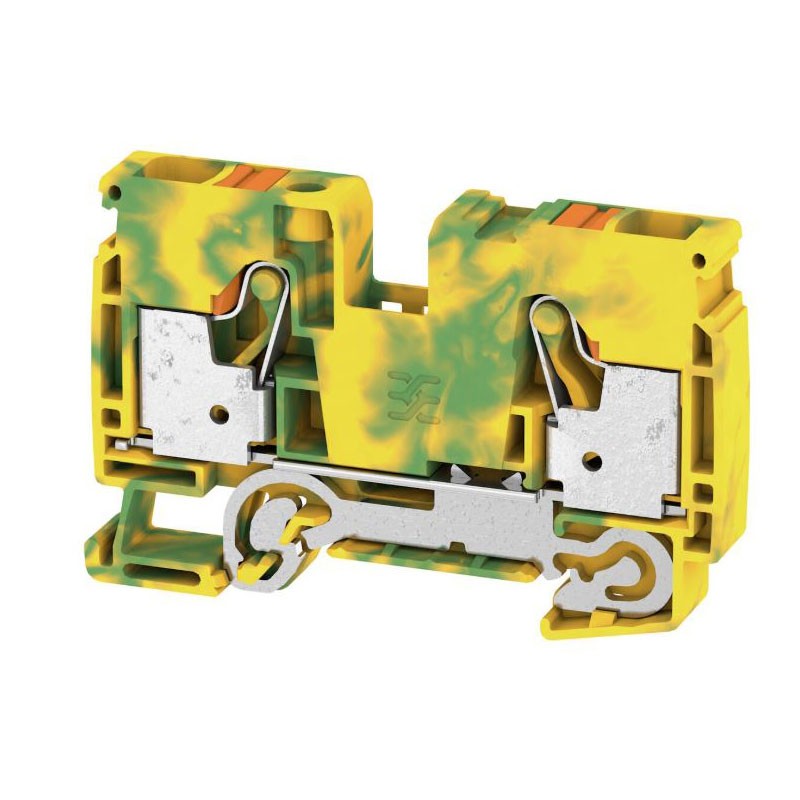

Borne traversante Weidmuller Push-In 10mm² jaune/vert
WEI 2490440000
4050118500844
Borne traversante de terre Weidmüller A2C 10 PE Push-In de 10 mmq, couleur jaune/vert, pour rail DIN TS35, conforme IEC 60947-7-1:
-
Type A2C 10 PE traversante PE (terre) Push-In
-
Section nominale : 10 mmq
-
Couleur du corps : jaune/vert, avec boutons de commande orange
-
Montage : Rail DIN TS 35
-
Tension nominale 1000 V AC/DC
-
Courant nominal : 57 Ampères
-
Classe d'inflammabilité : UL 94 V-0
-
Matériau : Wemid UL94 V-0
-
Conforme IEC 60947-7-1, RoHS et REACH
-
Dimensions (LxHxP) : 10 × 80,5 × 51,5 mm
-
Puissance dissipée 1,82 Watt
4,83 €
Articles disponibles: 82
: 45
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne traversante Weidmuller Push-In, haute performance pour tableaux électriques
La borne traversante Weidmüller A2C 10 PE Push-In est conçue pour réaliser des connexions de protection de terre fiables et sûres dans les tableaux électriques industriels, les systèmes d'automatisation et la distribution de puissance. La technologie Push-In permet l'insertion directe des conducteurs rigides ou flexibles avec embout, sans l'utilisation d'outils, réduisant sensiblement les temps de câblage et améliorant la qualité de l'installation.
La connexion est stable, résistante aux vibrations et adaptée aux installations soumises à des sollicitations mécaniques et thermiques.
Haute capacité électrique et sécurité opérationnelle
Avec une section de dimensionnement de 10 mm², la borne supporte un courant nominal jusqu'à 57 A et une tension nominale de 1000 V, la rendant idéale pour les applications de puissance et pour les circuits de mise à la terre dans le domaine industriel.
La très faible résistance de passage (0,56 mΩ) et la puissance dissipée contenue (1,82 W) contribuent à réduire les pertes et le réchauffement de la connexion.
Matériaux de qualité et conformité réglementaire
Le corps isolant en Wemid avec classe d'inflammabilité UL 94 V-0 assure une haute résistance à la chaleur et un haut niveau de sécurité incendie. La borne est conforme RoHS sans exemptions et REACH, sans substances SVHC au-delà de 0,1%, la rendant adaptée aux installations conformes aux réglementations environnementales les plus strictes.
La plaque terminale est prévue, nécessaire pour le montage correct de fin de rangée sur rail DIN.
Malgré la haute capacité de courant, la borne A2C 10 PE maintient des dimensions compactes (largeur 10 mm) et un montage enfichable sur rail DIN TS35, permettant un câblage ordonné et rationnel à l'intérieur du tableau électrique. Elle est particulièrement indiquée pour les tableaux de puissance, les installations industrielles et les systèmes de mise à la terre.
| DONNÉES ÉLECTRIQUES | |
|---|---|
| Section de dimensionnement | 10 mm² |
| Tension nominale | 1000 V |
| Tension nominale DC | 1000 V |
| Courant nominal | 57 A |
| Courant avec conducteur max. | 57 A |
| Normes de référence | IEC 60947-7-1 |
| Résistance de passage | 0,56 mΩ (IEC 60947-7-x) |
| Tension impulsive de dimensionnement | 8 kV |
| Puissance dissipée | 1,82 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| DONNÉES GÉNÉRALES | |
| Matériau de base | Wemid |
| Couleur | Jaune / Vert |
| Couleur des éléments de commande | Orange |
| Classe d'inflammabilité | UL 94 V-0 |
| Rail équipé | TS 35 |
| Instructions de montage | Guide de support |
| CONNEXIONS | |
| Section câble AWG (min.) | AWG 18 |
| Section câble AWG (max.) | AWG 6 |
| Nombre de points de serrage | 2 |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Largeur | 10 mm |
| Hauteur | 80,5 mm |
| Profondeur | 51,5 mm (52,5 mm avec rail DIN) |
| Poids net | Environ 0,038 g |
| DONNÉES DU SYSTÈME | |
| Plaque terminale nécessaire | Oui |
| Nombre de potentiels | 1 |
| Nombre de niveaux | 1 |
| Points de serrage par niveau | 2 |
| Niveaux pontés en interne | Non |
| Connexion PE | Non |
| CONFORMITÉ | |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1% en poids |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
