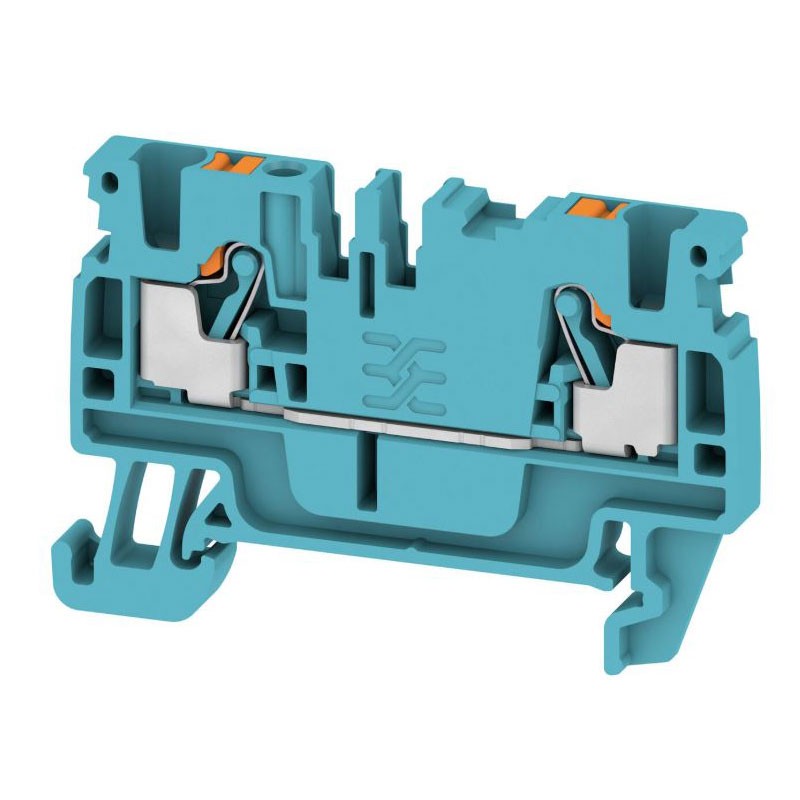

Bornier traversant Weidmuller Push-In 2,5mm² bleu
WEI 1521880000
4050118328141
Borne traversant Weidmüller Push-In 2,5 mm² couleur bleu, pour rail DIN TS 35. Connexion rapide sans outils, jusqu'à 800 V et 24 A, idéal pour des armoires électriques fiables et ordonnées:
-
Technologie de connexion : PUSH IN
-
Section nominale : 2,5 mm²
-
Couleur : Bleu
-
Montage : Rail DIN TS 35
-
Tension nominale AC/DC : 800 V
-
Courant nominal : 24 Ampères
-
Classe d'inflammabilité : UL 94 V-0
-
Matériau : Wemid
-
Conforme RoHS et REACH
-
Longueur de dénudage : 10 mm
-
Niveau de pollution : 3
0,87 €
Articles disponibles: 500
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne traversante Weidmuller Push-In, connexion rapide et sécurisée dans les tableaux électriques
La borne traversante Weidmüller Push-In de 2,5 mm² est conçue pour garantir des connexions fiables, rapides et durables dans les tableaux électriques industriels et civils. La technologie Push-In permet l’insertion directe des conducteurs rigides ou flexibles avec embout, réduisant les temps de câblage et améliorant la productivité.
La couleur bleue la rend idéale pour l’identification des circuits de commande ou neutre (selon les conventions de câblage), contribuant à un tableau ordonné et facilement maintenable.
Performances électriques élevées et conformité réglementaire
La borne est dimensionnée pour 800 V et 24 A, avec une tension d'impulsion de 8 kV, garantissant la sécurité même en présence de surtensions. La faible résistance de passage (1,33 mΩ) réduit les pertes et la dissipation de chaleur.
Elle est conforme à la norme IEC 60947-7-1 et convient également aux applications dans des environnements critiques grâce à son exécution antidéflagrante.
Fiabilité mécanique et résistance thermique
Réalisée en Wemid avec une classe d'inflammabilité UL 94 V-0, la borne assure une haute résistance mécanique et thermique. Elle supporte une large plage de températures, de –60 °C à +130 °C en fonctionnement continu, la rendant adaptée également aux applications industrielles exigeantes.
| DONNÉES DE DIMENSIONNEMENT | |
|---|---|
| Section de dimensionnement | 2,5 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 24 A |
| Courant avec conducteur max. | 24 A |
| Tension d'impulsion de dimensionnement | 8 kV |
| Résistance de passage | 1,33 mΩ (IEC 60947-7-x) |
| Puissance dissipée | 0,77 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| Type de connexion | PUSH-IN |
| DONNÉES GÉNÉRALES | |
| Rail équipé | TS 35 |
| Type de montage | Rail de support TS 35 |
| Type de fixation | Enfichable |
| Côté ouvert | Droit |
| Exécution antidéflagrante | Oui |
| Verrouillable | Non |
| Avec goupille d'arrêt | Non |
| CONNEXIONS | |
| Champ sections (min.) | 0,14 mm² |
| Champ sections (max.) | 4 mm² |
| Section câble AWG (min.) | AWG 28 |
| Section câble AWG (max.) | AWG 12 |
| Direction de connexion | Par le haut |
| Longueur de dénudage | 10 mm |
| Taille de la lame | 0,6 × 3,5 mm |
| MATÉRIAUX ET COULEURS | |
| Matériau de base | Wemid |
| Couleur | Bleu |
| Couleur des éléments de commande | Orange |
| Classe d'inflammabilité | UL 94 V-0 |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Largeur | 5,1 mm |
| Hauteur | 55 mm |
| Profondeur | 36,5 mm (37 mm avec rail DIN) |
| DONNÉES SYSTÈME | |
| Plaque terminale nécessaire | Oui |
| Nombre de potentiels | 1 |
| Nombre de niveaux | 1 |
| Points de serrage par niveau | 2 |
| Niveaux pontés en interne | Non |
| Connexion PE | Non |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| NORMES ET CONFORMITÉ | |
| Normes de référence | IEC 60947-7-1 |
| Calibre à norme | 60 947-1 A3 |
| Conformité RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1% en poids |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
