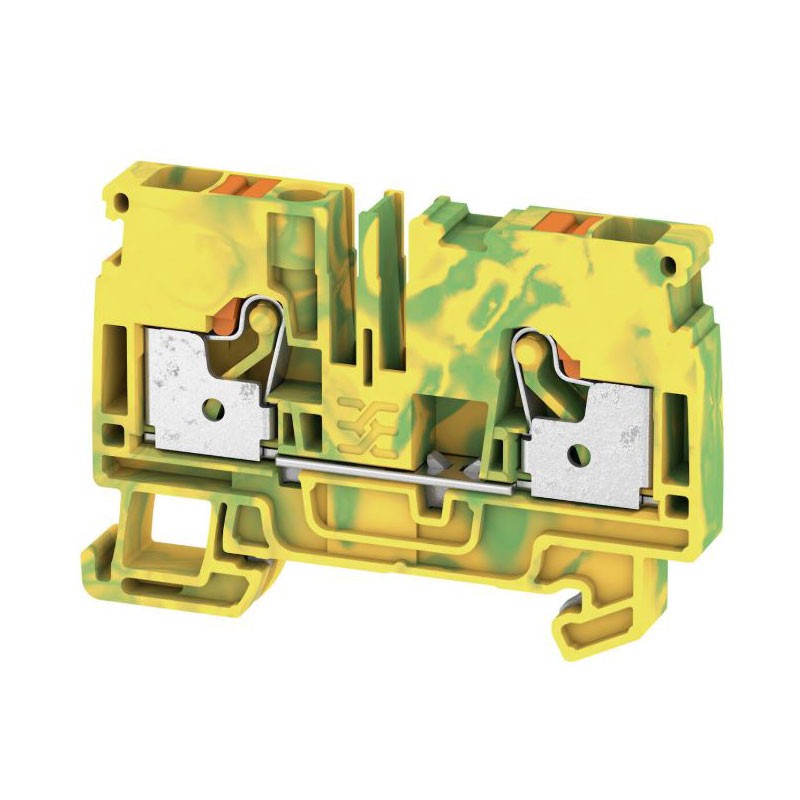

Borne traversante Weidmuller Push-In 6mmq jaune/vert
WEI 1991810000
4050118376623
Borne traversant Weidmüller Push-In 6 mmq couleur jaune/vert, pour rail DIN TS 35, idéal pour tableaux électriques sur rail DIN TS35, connexions rapides et fiables jusqu'à 41 Ampères:
-
Technologie de connexion : PUSH IN
-
Section nominale : 6 mmq
-
Couleur : vert/jaune (éléments opératifs orange)
-
Montage : Rail DIN TS 35
-
Tension nominale AC/DC : 800 V
-
Courant nominal : 41 Ampères
-
Classe d'inflammabilité : UL 94 V-0
-
Matériau : Wemid
-
Conforme RoHS et REACH
-
Longueur de dénudage : 12 mm
-
Degré de pollution : 3
4,09 €
Articles disponibles: 100
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne traversante Weidmuller, connexion rapide et sécurisée avec technologie Push-In
La borne traversante Weidmüller A2C 6 PE utilise la technologie Push-In, qui permet un câblage rapide et sans outils pour les conducteurs rigides et flexibles avec embout. Cela réduit les temps d'installation et garantit un contact stable et durable même en présence de vibrations.
Conçu selon IEC 60947-7-1, il est adapté aux tableaux électriques industriels où des performances électriques élevées et une sécurité opérationnelle sont requises.
Performances électriques élevées
Avec un courant nominal de 41 A et une tension nominale de 800 V (AC/DC), la borne est indiquée pour des applications de puissance moyenne à élevée. La tension d'impulsion de 8 kV, la catégorie de surtension III et le degré de pollution 3 permettent son utilisation dans des environnements industriels exigeants.
La faible résistance de volume (0,78 mΩ) contribue à réduire les pertes et le chauffage.
Compatibilité des conducteurs et facilité de montage
Le montage enfichable sur TS35 et la direction de connexion supérieure rendent le câblage ordonné et accessible. Plaque terminale nécessaire.
Supporte une large gamme de sections : AWG : de 22 à 8, Plage de serrage : 0,34 – 10 mm², Flexible : jusqu'à 6 mm², Longueur de dénudage : 12 mm.
| Données générales | |
|---|---|
| Type | A2C 6 PE |
| Version | PUSH IN, 6 mmq |
| Couleur | Jaune / Vert |
| DIMENSIONS ET POIDS | |
| Largeur | 8,1 mm |
| Hauteur | 66,5 mm |
| Profondeur | 45,5 mm (46 mm avec rail DIN) |
| Poids net | 18 grammes |
| DONNÉES DE DIMENSIONNEMENT | |
| Section de dimensionnement | 6 mm² |
| Tension nominale DC | 800 V |
| Tension d'impulsion de dimensionnement | 8 kV |
| Classe de surtension | III |
| Degré de pollution | 3 |
| Résistance de passage | 0,78 mΩ (IEC 60947-7-x) |
| Puissance dissipée | 0 Watt |
| CONNEXIONS | |
| Type de connexion | PUSH IN |
| Nombre de connexions | 2 |
| Plage de sections (min.) | 0,34 mm² |
| Plage de sections (max.) | 10 mm² |
| Section câble AWG (min.) | AWG 22 |
| Section câble AWG (max.) | AWG 8 |
| Direction de connexion | Supérieure |
| Longueur de dénudage | 12 mm |
| Taille de la lame | 1,0 × 5,5 mm |
| MATÉRIAUX ET COULEURS | |
| Matériau de base | Wemid |
| Couleur des éléments de commande | Orange |
| Classe d'inflammabilité | UL 94 V-0 |
| MONTAGE ET SYSTÈME | |
| Rail équipé | TS 35 |
| Type de montage | Rail de support TS 35 |
| Type de fixation | Enfichable |
| Plaque terminale nécessaire | Oui |
| Connexion PE | Oui |
| Fonction N | Non |
| Fonction PE | Oui |
| Fonction PEN | Non |
| Exécution à l'épreuve des explosions | Oui |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| CERTIFICATIONS ET CONFORMITÉ | |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1% en poids |
| UL (cURus) | E60693 |
| UL EX (cURusEX) | E184763 |
| ATEX | TÜV 16 ATEX 7909 U |
| IECEx | IECEx TUR 16.0036 U |
| Marquage Ex | II 2 G D – Ex eb IIC Gb |
| CLASSIFICATIONS | |
| ETIM | EC000901 (v8 / v9 / v10) |
| ECLASS | 27-25-01-03 (v14 / v15) |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
