Bornier traversant Weidmuller Push-In 16mm² bleu
WEI 2494100000
4050118504101

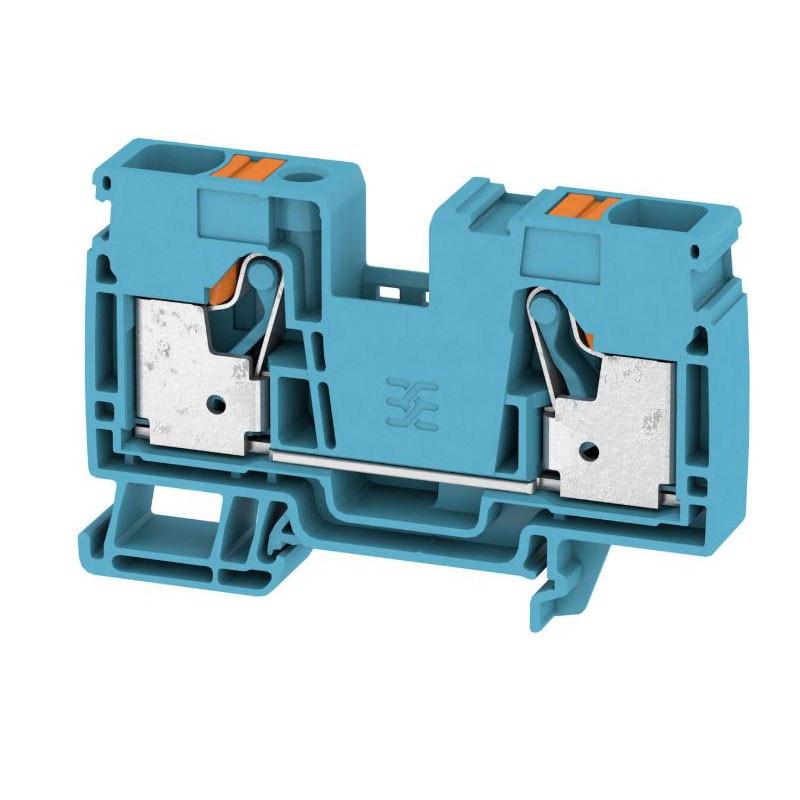

Borne traversante Weidmüller A2C 16 PE Push-In de 16 mm², couleur bleue, pour rail DIN TS35, conforme IEC 60947-7-1:
-
Type A2C 16 PE traversante PE (terre) Push-In
-
Section nominale : 16 mm²
-
Couleur du corps : bleu avec boutons de commande orange
-
Montage : Rail DIN TS 35
-
Tension nominale 1000 V AC/DC
-
Courant nominal : 76 Ampères
-
Classe d'inflammabilité : UL 94 V-0
-
Matériau : Wemid UL94 V-0
-
Conforme IEC 60947-7-1, RoHS et REACH
-
Dimensions (LxHxP) : 10 × 80,5 × 51,5 mm
-
Puissance dissipée 2,43 Watt
2,29 €
Articles disponibles: 40
: 36
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne traversant Weidmuller Push-In, solution idéale pour connexions de puissance
La borne traversante Weidmüller A2C 16 BL Push-In est conçue pour des applications nécessitant la connexion sécurisée de conducteurs de grande section, garantissant fiabilité, robustesse et simplicité d'installation. Grâce à la technologie Push-In, le conducteur peut être inséré directement dans la borne sans l'utilisation de vis ou d'outils, réduisant sensiblement les temps de câblage dans les tableaux électriques.
Cette solution est particulièrement indiquée pour les installations industrielles, tableaux de distribution et systèmes d'automatisation où des courants élevés et une connexion stable dans le temps sont requis.
Performances électriques élevées et sécurité
Avec une section de dimensionnement de 16 mmq, la borne supporte un courant nominal jusqu'à 76 A et une tension nominale de 1000 V, la rendant adaptée aux circuits de puissance et distribution électrique. La tension d'impulsion de 8 kV, la classe de surtension III et le degré de pollution 3 garantissent un fonctionnement sûr même dans des environnements industriels complexes.
La faible résistance de passage (0,42 mΩ) contribue à réduire les pertes énergétiques, tandis que la puissance dissipée de 2,43 W assure un comportement thermique contrôlé même à pleine charge.
Matériaux de qualité et conformité normative
Le corps de la borne est réalisé en Wemid, matériau technique de haute qualité qui assure une excellente résistance mécanique et thermique. La classe d'inflammabilité UL 94 V-0 offre un niveau supplémentaire de sécurité contre le risque d'incendie.
Le produit est conforme RoHS sans exemptions et REACH, exempt de substances SVHC au-delà de 0,1 %, le rendant apte à des installations nécessitant le respect des normes environnementales internationales. La plaque terminale est prévue, nécessaire pour la fermeture correcte de la bornerie en fin de rangée.
Malgré la capacité élevée de courant, la borne maintient des dimensions optimisées (largeur 12 mm), permettant une disposition ordonnée et rationnelle sur rail DIN TS35. La fixation enfichable facilite son installation et sa maintenance.
| DONNÉES ÉLECTRIQUES | |
|---|---|
| Section de dimensionnement | 16 mmq |
| Tension nominale | 1000 V |
| Tension nominale DC | 1000 V |
| Courant nominal | 76 A |
| Courant avec conducteur max. | 76 A |
| Normes de référence | IEC 60947-7-1 |
| Résistance de passage | 0,42 mΩ (IEC 60947-7-x) |
| Tension d'impulsion de dimensionnement | 8 kV |
| Puissance dissipée | 2,43 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| DONNÉES GÉNÉRALES | |
| Matériau de base | Wemid |
| Couleur | Bleu |
| Couleur des éléments de commande | Orange |
| Classe d'inflammabilité | UL 94 V-0 |
| Rail équipé | TS 35 |
| Instructions de montage | Guide de support |
| CONNEXIONS | |
| Section de connexion câble AWG (min.) | AWG 18 |
| Section de connexion câble AWG (max.) | AWG 6 |
| Nombre de points de serrage par étage | 2 |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Largeur | 12 mm |
| Hauteur | 80,5 mm |
| Profondeur | 51,5 mm (52,5 mm avec rail DIN) |
| Poids net | 0,036 g |
| DONNÉES DU SYSTÈME ET CONFORMITÉ | |
| Plaque terminale nécessaire | Oui |
| Nombre de potentiels | 1 |
| Nombre d'étages | 1 |
| Nombre de potentiels par étage | 1 |
| Étages pontés en interne | Non |
| Rail équipé | TS 35 |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1% en poids |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
