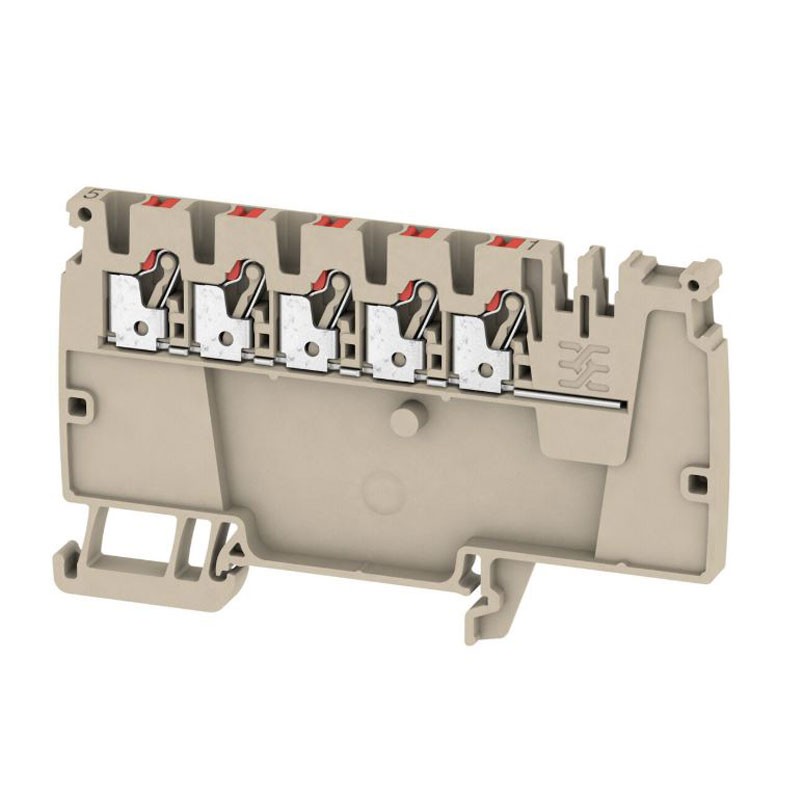

Borne Weidmuller Push-In 2,5mm² beige
WEI 1988290000
4050118372779
Borne Weidmüller AAP12 2.5 LI RD Push-In de 2,5 mmq, couleur beige foncé, pour rail DIN TS35, conforme IEC 60947-7-1:
-
Section nominale : 2,5 mmq
-
Tension nominale 800 V AC/DC
-
Courant nominal 24 Ampères
-
Corps isolant en Wemid UL94 V-0
-
Couleur beige foncé AL / LI avec actionnement rouge
-
Conforme RoHS et REACH
-
Exécution antidéflagrante
-
Conforme IEC 60947-7-1, RoHS et REACH
-
Technologie Push-In pour un câblage rapide et sécurisé
3,15 €
Articles disponibles: 300
: 90
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Borne Weidmuller Push-In, connexion rapide et efficace dans les tableaux électriques
La borne Weidmüller AAP12 2.5 LI RD Push-In est conçue pour des applications de distribution, commande et signalisation à l’intérieur de tableaux électriques industriels et systèmes d’automatisation. La technologie Push-In permet l’insertion directe du conducteur sans l’utilisation d’outils, réduisant sensiblement les temps de câblage et augmentant la productivité lors de l’installation.
Cette solution assure également une connexion stable et résistante aux vibrations, caractéristique fondamentale dans les installations industrielles où fiabilité et continuité de service sont des exigences essentielles.
Performances électriques fiables
Avec une section de dimensionnement de 2,5 mmq, la borne supporte un courant nominal jusqu’à 24 A et une tension nominale de 800 V, la rendant adaptée à de nombreuses applications de puissance et de contrôle.
La tension d’impulsion de 8 kV, associée à la classe de surtension III et au degré de pollution 3, garantit un fonctionnement sûr même dans des environnements industriels complexes et sujets à des perturbations électriques. La résistance de passage de 1,33 mΩ et la puissance dissipée contenue (0,77 W) contribuent à réduire les pertes énergétiques et à maintenir un comportement thermique optimal dans le temps.
Matériaux sûrs et conformité réglementaire
Le corps isolant est réalisé en Wemid, matériau technique à hautes performances avec classe d’inflammabilité UL 94 V-0, garantissant des normes élevées de sécurité contre le risque d’incendie.
La borne est conforme RoHS sans exemptions et REACH, exempte de substances SVHC supérieures à 0,1 %, et est adaptée pour des installations à l’épreuve des explosions, la rendant utilisable même dans des contextes industriels avec des exigences de sécurité avancées.
La résistance de passage de 1,33 mΩ et la puissance dissipée contenue (0,77 W) contribuent à réduire les pertes énergétiques et à maintenir un comportement thermique optimal dans le temps.
Compact et fonctionnel
Grâce à la largeur réduite de 5,1 mm et à la fixation enfichable sur rail DIN TS35, la borne AAP12 2.5 LI RD permet un câblage ordonné et une utilisation efficace de l’espace à l’intérieur du tableau électrique. La couleur beige foncé avec actionnement rouge facilite l’identification visuelle des circuits.
| DONNÉES DE DIMENSIONNEMENT | |
|---|---|
| Section de dimensionnement | 2,5 mmq |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 24 A |
| Courant avec conducteur max. | 24 A |
| Normes de référence | IEC 60947-7-1 |
| Résistance de passage | 1,33 mΩ (IEC 60947-7-x) |
| Tension d’impulsion de dimensionnement | 8 kV |
| Puissance dissipée | 0,77 W (IEC 60947-7-x) |
| Classe de surtension | III |
| Degré de pollution | 3 |
| DONNÉES GÉNÉRALES | |
| Rail équipé | TS 35 |
| Instructions de montage | Rail de support |
| Matériau de base | Wemid |
| Couleur | Beige foncé |
| Couleur des éléments d’actionnement | Rouge |
| Classe d’inflammabilité | UL 94 V-0 |
| CONNEXIONS | |
| Section de connexion câble AWG (min.) | AWG 28 |
| Section de connexion câble AWG (max.) | AWG 12 |
| Type de connexion | PUSH IN |
| TEMPÉRATURES | |
| Température de stockage | -25 °C … +55 °C |
| Température ambiante | -5 °C … +40 °C |
| Température de fonctionnement continu (min.) | -60 °C |
| Température de fonctionnement continu (max.) | +130 °C |
| DIMENSIONS ET POIDS | |
| Profondeur | 53,5 mm |
| Profondeur avec rail DIN | 54 mm |
| Position verticale | 89 mm |
| Largeur | 5,1 mm |
| Poids net | 0,024 g |
| AUTRES DONNÉES TECHNIQUES | |
| Verrouillable | Non |
| Butée d’arrêt | Non |
| Exécution à l’épreuve des explosions | Oui |
| Côtés ouverts | Droite |
| Type de fixation | Emboîtable |
| Type de montage | Rail TS 35 |
| CONFORMITÉ | |
| RoHS | Conforme, sans exemption |
| REACH SVHC | Aucune substance > 0,1% en poids |
Il n y ' a pas des avis
Fiche technique
- Typologie : Bornes
