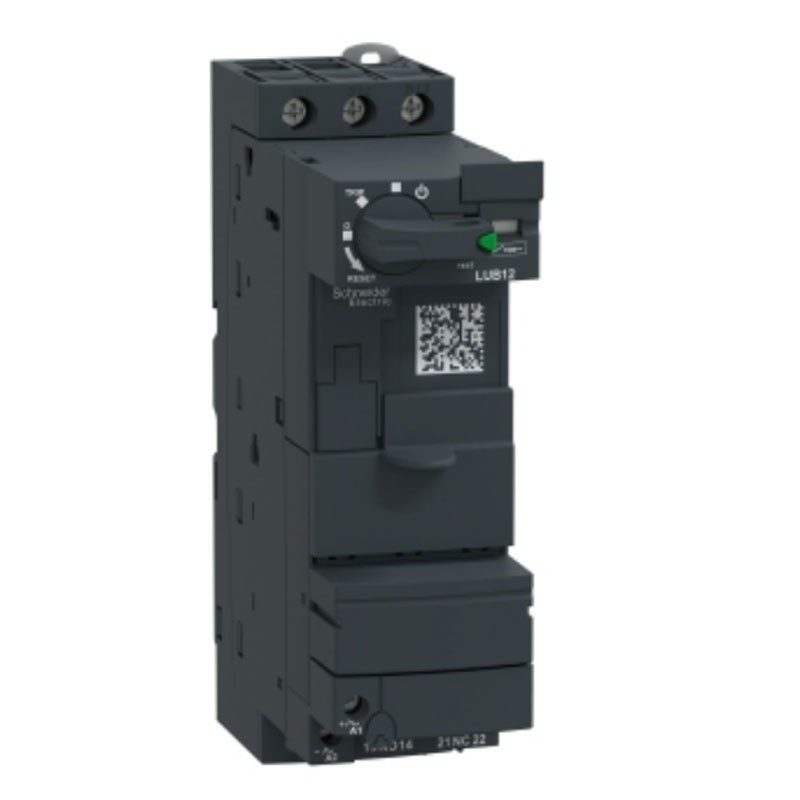

Base di potenza standard TeSys U, 3 poli (3NO), 12 A/ 690 V, da completare con un'unità di controllo LUC per formare un controller dello starter di inversione TeSys U, per applicazioni motore a 3 fasi fino a 5,5 kW a 400 V. Base composta da contatti di potenza, bobina di comando, maniglia rotativa, con un design modulare per moduli aggiuntivi per arrivare ad avere un controller dello starter "tutto in uno" con funzioni di protezione e controllo di base o avanzate. È dotato di una morsettiera di collegamento e di otturatori di chiusura che coprono le cavità vuote. Fornisce un elevato potere di interruzione Icu 50 kA a 400 V, controllo start-stop garantito per 3600 cicli/ora. Molto compatto (larghezza 45mm), montaggio su guida DIN e fissaggio a vite, con una maniglia rotativa bloccabile con lucchetto. Certificato se usato in combinazione con un'unità di controllo LUC (IEC, UL, CSA, CCC, EAC, Marine), conforme a Green Premium (RoHS/REACh).

Altre caratteristiche tecniche:

• Massima velocità operativa: 3600 cicli/h
• Tensione nominale di tenuta ad impulso [Uimp]: 6 kV conforme a IEC 60947-6-2
• Tipo di fissaggio: Agganciato (guida DIN) - Fissato a vite (Piastra)
• Larghezza 45 mm
• Altezza 154 mm
• Profondità 126 mm
• Peso 0,9 kg
• Codice compatibilità LUB
• Trattamento di protezione: TH conforme a IEC 60068
• Temperatura ambiente: -25…60 °C con LUCM, -25…70 °C con LUCA, LUCB, LUCC, LUCD
• Temperatura di stoccaggio: -40…85 °C
• Resistenza al fuoco: 960 °C parti che supportano componenti sotto tensione conforme a IEC 60695-2-12, 650 °C conforme a IEC 60695-2-12
• Altitudine di funzionamento: Acti9 iCV40 ARC
• Tenuta agli urti: 10 gn poli di alimentazione aperti conforme a IEC 60068-2-27, 15 gn poli di alimentazione chiusi conforme a IEC 60068-2-27
• Resistenza alle vibrazioni: 2 gn (F= 5…300 Hz) poli di alimentazione aperti conforme a IEC 60068-2-27, 4 gn (F= 5…300 Hz) poli di alimentazione chiusi conforme a IEC 60068-2-27
• Resistenza alle scariche elettrostatiche: 8 kV livello 3 all'aria aperta conforme a IEC 61000-4-2, 8 kV livello 4 su contatto conforme a IEC 61000-4-2
• Resistenza ai campi irradiati: 10 V/m 3 conforme a IEC 61000-4-3
• Resistenza ai transitori rapidi: 2 kV classe 3 collegamento seriale conforme a IEC 61000-4-4, 4 kV classe 4 tutti i circuiti tranne il collegamento seriale conforme a IEC 61000-4-4
• Immunità ai campi radioelettrici: 10 V conforme a IEC 61000-4-6
• Immunità alle microinterruzioni: 3 ms per circuito di controlloù
• Immunità ai picchi di tensione: 70 % / 500 ms conforme a IEC 61000-4-11



Corrente nominale di impiego [Ie]:

• 12 A a <= 440 V
• 12 A a 500 V
• 9 A a 690 V



Categoria di utilizzazione:

• AC-43
• AC-44
• AC-41



Potere di interruzione nominale di servizio [Ics]:

• 50 kA a 230 V
• 50 kA a 440 V
• 10 kA a 500 V
• 4 kA a 690 V



Tensione del circuito di controllo:

• 24 V CA 50/60 Hz
• 24 V CC
• 48...72 V CA 50/60 Hz
• 48...72 V CC
• 110...240 V CA 50/60 Hz
• 110...220 V CC



Consumo tipico di corrente:

• 130 mA a 24 V CC I massimo durante la chiusura con LUCA, LUCB, LUCC, LUCD
• 140 mA a 24 V CA I massimo durante la chiusura con LUCA, LUCB, LUCC, LUCD
• 150 mA a 24 V CC I massimo durante la chiusura con LUCM
• 280 mA a 110...220 V CC I massimo durante la chiusura con LUCA, LUCB, LUCC, LUCD
• 280 mA a 110...240 V CA I massimo durante la chiusura con LUCA, LUCB, LUCC, LUCD
• 280 mA a 48...72 V CA I massimo durante la chiusura con LUCA, LUCB, LUCC, LUCD
• 280 mA a 48...72 V CC I massimo durante la chiusura con LUCA, LUCB, LUCC, LUCD
• 35 mA a 110...220 V CC I rms fissato con LUCA, LUCB, LUCC, LUCD
• 35 mA a 110...240 V CA I rms fissato con LUCA, LUCB, LUCC, LUCD
• 35 mA a 48...72 V CA I rms fissato con LUCA, LUCB, LUCC, LUCD
• 35 mA a 48...72 V CC I rms fissato con LUCA, LUCB, LUCC, LUCD
• 60 mA a 24 V CC I rms fissato con LUCA, LUCB, LUCC, LUCD
• 70 mA a 24 V CA I rms fissato con LUCA, LUCB, LUCC, LUCD
• 70 mA a 24 V CC I rms fissato con LUCM




Tempo di funzionamento:

• 35 ms apertura con LUCA, LUCB, LUCC, LUCD, LUCM per circuito di controllo
• 50 ms a >= 72 V chiusura con LUCA, LUCB, LUCC, LUCD per circuito di controllo
• 60 ms a 48 V chiusura con LUCA, LUCB, LUCC, LUCD per circuito di controllo
• 70 ms a 24 V chiusura con LUCA, LUCB, LUCC, LUCD per circuito di controllo
• 75 ms chiusura con LUCM per circuito di controllo



Tensione nominale di isolamento [Ui]:

• 690 V conforme a IEC 60947-6-2 (grado di inquinamento 3)
• 600 V conforme a UL 60947-4-1
• 600 V conforme a CSA C22.2 No 60947-4-1



Separazione sicura del circuito:

• 400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1 appendice N
• 400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1 appendice N




Connessioni – morsetti:

• Circuito di controllo: morsetti di fissaggio a vite 1 cavi 0,34…1,5 mm² flessibile con terminazione cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 cavi 0,75…1,5 mm² flessibile senza terminazione cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 cavi 0,75…1,5 mm² rigido
• Circuito di controllo: morsetti di fissaggio a vite 2 cavi 0,34…1,5 mm² flessibile con terminazione cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 cavi 0,75…1,5 mm² flessibile senza terminazione cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 cavi 0,75…1,5 mm² rigido
• Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…10 mm² rigido
• Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…6 mm² flessibile con terminazione cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 cavi 2,5…10 mm² flessibile senza terminazione cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1…6 mm² flessibile con terminazione cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1…6 mm² rigido
• Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1,5…6 mm² flessibile senza terminazione cavo



Coppia di serraggio:

• Circuito di controllo: 0,8…1,2 Nm piatto cacciavite 5 mm
• Circuito di controllo: 0,8…1,2 Nm Philips no 1 cacciavite 5 mm
• Circuito di potenza: 1,9…2,5 Nm piatto cacciavite 6 mm
• Circuito di potenza: 1,9…2,5 Nm Philips No 2 cacciavite 6 mm
• Circuito di potenza: 1,9…2,5 Nm pozidriv No 2 cacciavite 6 mm




Grado di protezione IP:

• IP20 (pannello frontale e terminali cablati) conforme a IEC 60947-1
• IP20 (altri lati) conforme a IEC 60947-1
• IP40 (pannello frontale esterno all'area di connessione) conforme a IEC 60947-1



Onda d'urto non dissipativa:

• 1 kV modalità seriale 24...240 V CA conforme a IEC 60947-6-2
• 1 kV modalità seriale 48...220 V CC conforme a IEC 60947-6-2
• 2 kV modo comune 24...240 V CA conforme a IEC 60947-6-2
• 2 kV modo comune 48...220 V CC conforme a IEC 60947-6-2
