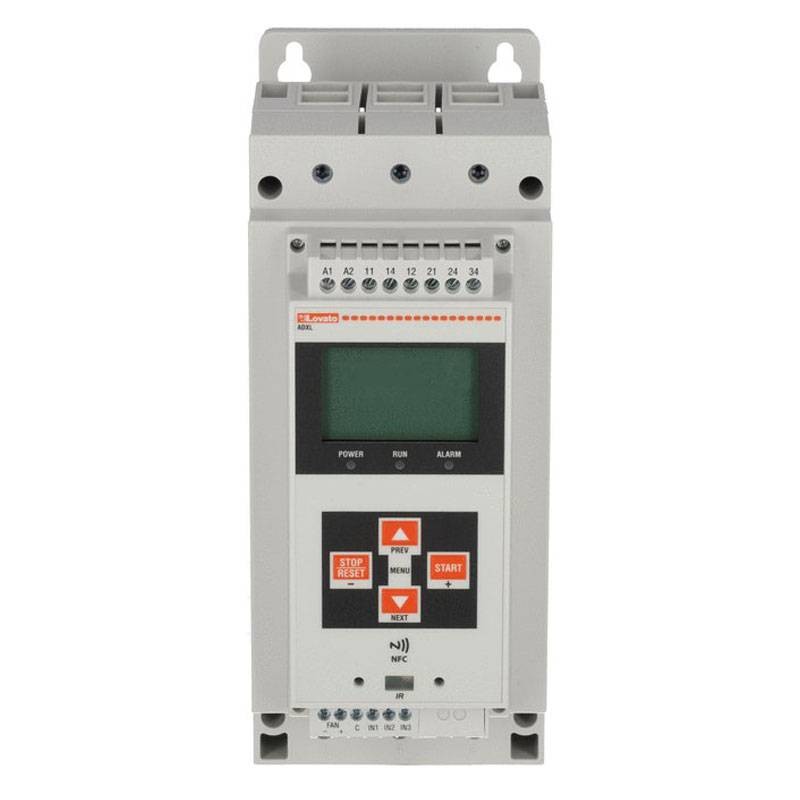

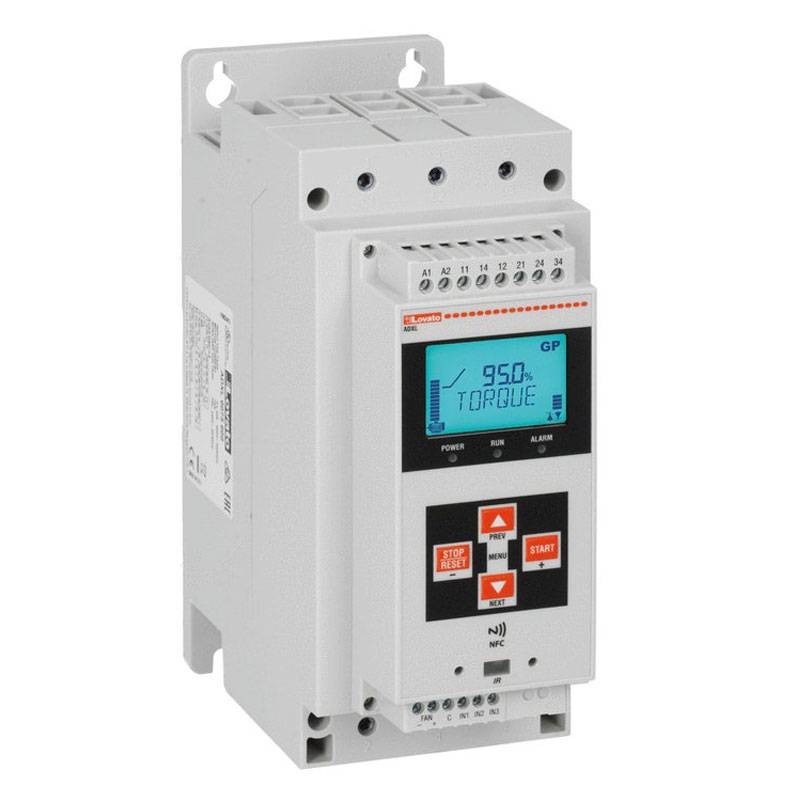

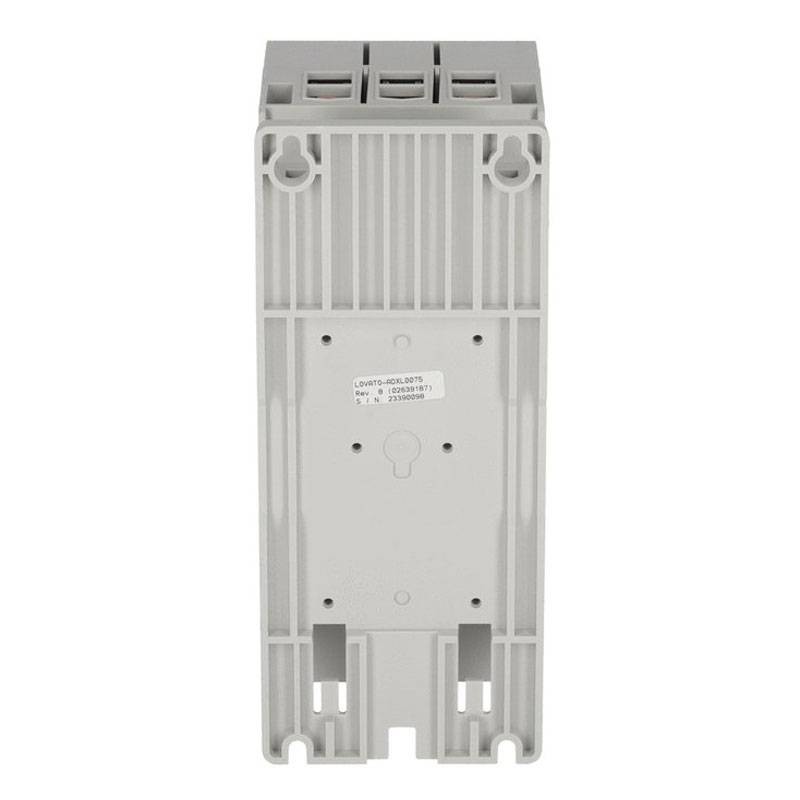

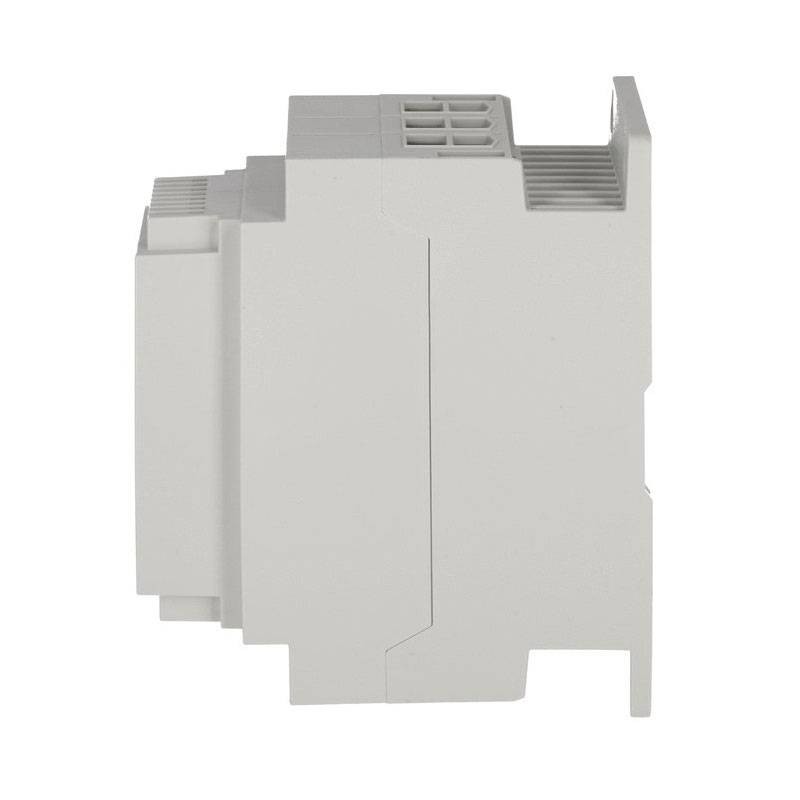

Soft starter Lovato 85A 600V 2 fasi ADXL0085600
LOV ADXL0085600
8013975220276
Il soft starter Lovato ADXL0085600 da 85A con controllo su 2 fasi e relè di by-pass integrato garantisce avviamenti graduali e protezione avanzata per motori fino a 55 kW, con gestione smart via NFC e opzioni di connettività evolute
-
Corrente nominale: 85A
-
Tensione nominale di impiego: 208/600VAC
-
Alimentazione ausiliaria: 100/240VAC
-
Controllo su 2 fasi con relè di by-pass integrato
-
NFC per configurazione rapida da smartphone
-
Protezione termica, controllo coppia, Kick Start
-
Ingresso PTC, registro eventi e porta ottica
-
RS485 disponibile come opzione
1.229,76 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
409,92€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Lovato soft starter: Controllo affidabile dell'avviamento motore
Il soft starter Lovato ADXL0085600 è progettato per garantire un avviamento controllato dei motori asincroni trifase, riducendo le sollecitazioni meccaniche e le correnti di spunto. Con una corrente nominale di 85A, il dispositivo è adatto a motori con potenze fino a:
-
22 kW a 230VAC
-
45 kW a 400VAC
-
55 kW a 500VAC
Ideale per applicazioni industriali, pompe, ventilatori, compressori e macchinari automatizzati.
Relè di by-pass integrato per maggiore efficienza
Il relè di by-pass integrato si attiva al termine dell'avviamento, ottimizzando l'efficienza energetica e riducendo le perdite elettriche. Questo elimina la necessità di installare componenti esterni, semplificando l'impianto e riducendo i costi
Avanzate funzionalità di controllo e protezione
Il soft starter include una gamma completa di funzioni intelligenti:
-
Avviamento con corrente limitata per proteggere motore e rete
-
Controllo della coppia per un'accelerazione fluida
-
Funzione Kick Start per l'avviamento di carichi pesanti
-
Protezione termica di corrente integrata
-
Ingresso PTC per la protezione termica del motore
-
Registro eventi per diagnostica e manutenzione predittiva
Connettività smart e gestione semplificata
Grazie alla tecnologia NFC integrata, il dispositivo può essere configurato facilmente tramite smartphone, senza la necessità di software o cablaggi. Inoltre, dispone di una porta ottica per la diagnostica e, come opzione, può essere dotato di interfaccia RS485 per l'integrazione in sistemi di supervisione o automazione industriale.
Specifiche tecniche del Soft Starter Lovato
Caratteristiche Elettriche
| Voce | Dettaglio |
|---|---|
| Tipologia di rete | Trifase |
| Tensione nominale | 208…600 VAC |
| Tensione ausiliaria (US) | 100…240 VAC |
| Frequenza nominale | 50/60 Hz |
| Corrente nominale avviatore Ie | 85 A |
| Potenza nominale motore (IEC T≤40°C) | 230 VAC: 22 kW 400 VAC: 45 kW 500 VAC: 55 kW |
| Potenza nominale motore (UL T≤40°C) | 220–240 VAC: 30 HP 380–415 VAC: 50 HP 440–480 VAC: 60 HP 550–600 VAC: 75 HP |
| Numero di fasi controllate | 2 |
| Bypass integrato | Sì |
| Sistema di raffreddamento | Naturale o forzato (opzionale) |
| Tensione nominale di isolamento (Ui) | 600 V |
Interfaccia di Programmazione
| Voce | Dettaglio |
|---|---|
| Display | Display LCD a icone retroilluminato |
| Programmazione con NFC | Sì |
| Porta ottica | Sì |
Regolazioni di Avviamento e Arresto
| Voce | Dettaglio |
|---|---|
| Avviamento | • Rampa di coppia con limite di corrente • Rampa di tensione con limite di corrente • Coppia costante con limite di corrente |
| Arresto | • Rampa di coppia • Rampa di tensione • Arresto a ruota libera |
Protezioni
| Tipo di Protezione | Dettaglio |
|---|---|
| Protezione alimentazione ausiliaria | Tensione troppo bassa |
| Protezione alimentazione | Nessuna alimentazione Perdita di fase Sequenza di fase Frequenza fuori limite Tensione minima e massima |
| Protezione motore | Sovraccarico all'avviamento (classe di scatto 2, 10A, 10, 15, 20, 25, 30, 35 e 40) Sovraccarico durante la marcia (classe di scatto 2, 10A, 10, 15, 20, 25 e 30) Rotore bloccato Corrente asimmetrica |
| Protezione avviatore | Sovracorrente Sovratemperatura Guasto bypass Fase in corto Guasto sensore di temperatura Guasto ventola di raffreddamento Richiesta di manutenzione |
Funzioni
| Funzione | Valore |
|---|---|
| Bypass integrato | Yes |
| Display e tastiera integrati | Sì |
| Lingue | 6 |
| Visualizzazione misure | Yes |
| Controllo di coppia | Sì |
| Limite di corrente impostabile | Sì |
| Frenatura dinamica | Sì |
| Funzione kick start | No |
| Protezione elettronica sovraccarico motore | Sì |
| Ingresso PTC di protezione motore | Sì |
| Protezione da mancanza di fase | Sì |
| Protezione da inversione di fase | Sì |
| Protezione da rotore bloccato | Sì |
| Protezione da sovratemperatura dei tiristori | Sì |
| Protezione basso carico | Sì |
| Allarmi programmabili | Sì |
| Ingressi digitali | 3 |
| Ingressi analogici | 0 |
| Uscite digitali | 3 |
| Uscita analogica | 0 |
| Porta ottica per programmazione | Yes |
| Registro eventi | Sì |
| Contaore motore | Sì |
| Contaore avviamenti | Sì |
| Orologio datario | Sì |
| Tastiera esterna remotabile | No |
Ingressi e Uscite
| Voce | Dettaglio |
|---|---|
| Numero di ingressi digitali | Nr. 3 |
| Tipo ingressi digitali | 2 ingressi con contatto pulito + 1 ingresso con contatto pulito o PTC (configurabile) |
| Funzioni ingressi digitali | Programmabili: avviamento motore, arresto motore, arresto ruota libera, preriscaldamento motore, blocco comandi, inibizione allarmi, ripristino stato termico, blocco tastiera, selezione motore, allarme |
| Numero di uscite digitali | Nr. 3 |
| Configurazione uscite digitali | 2 x 1 NO (SPST) 1 x C/O (SPDT) Ratings: - 2 x 1NO: 3A 250VAC / 3A 30VDC - 1 x C/O: NO 5A 250VAC / 5A 30VDC; NC 3A 250VAC / 3A 30VDC |
| Funzioni uscite digitali | Programmabili: contattore di linea, marcia, allarme globale, limiti, variabile remota, allarme Axx, allarme utente Axx, OFF |
Condizioni ambientali
| Voce | Valore |
|---|---|
| Temperatura di impiego | -20°C ÷ +60°C (con derating di 0.5%/°C oltre 40°C) |
| Temperatura di stoccaggio | -30°C ÷ +80°C |
| Altitudine massima | 1000 m senza derating (oltre con derating di 0.5% ogni 100 m) |
| Umidità relativa | < 80% |
| Grado di inquinamento | 2 |
| Categoria di installazione | III |
Custodia
| Voce | Valore |
|---|---|
| Montaggio | Fissaggio a vite o guida DIN 35 mm (con accessorio opzionale EXP8003) |
| Grado di protezione IP | IP00 |
| Dimensioni (L x A x P) | 95 x 226 x 182 mm |
| Peso | 2,9 kg |
Omologazioni e Conformità
| Voce | Dettaglio |
|---|---|
| Conformità | CSA C22.2 n° 14 IEC/EN 60947-1 IEC/EN 60947-4-2 UL508 |
| Omologazioni | cULus, EAC, RCM |
| Classificazione ETIM | ETIM 8.0 - EC000640 - Starter progressivo |
