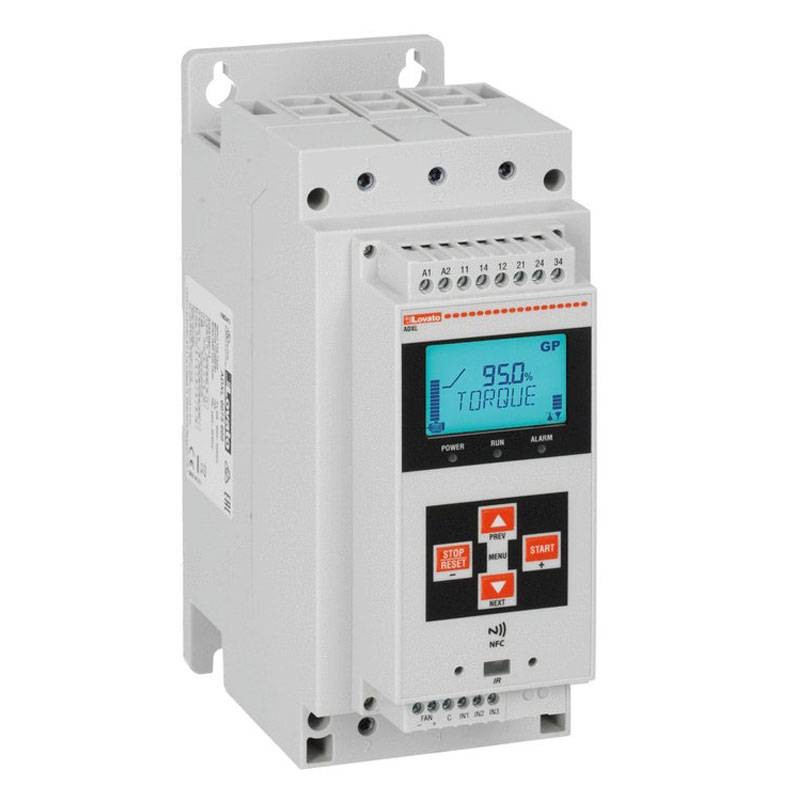

Soft starter Lovato 75A 600V 2 fasi ADXL0075600
LOV ADXL0075600
8013975220269
Il soft starter Lovato ADXL0075600 da 75A con controllo su 2 fasi e relè di by-pass integrato assicura avviamenti motore graduali, protezione termica e gestione smart tramite NFC. Compatibile con motori fino a 45 kW.
-
Corrente nominale: 75A
-
Tensione nominale di impiego: 208/600VAC
-
Controllo su 2 fasi, versione avanzata
-
Relè di by-pass incorporato
-
Funzioni: NFC, controllo coppia, kick start, protezione termica
-
Compatibile con RS485 (opzionale) e porta ottica
-
Ingresso PTC e registro eventi integrati.
1.057,01 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
352,34€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Lovato soft starter: Controllo affidabile dell'avviamento motore
Il Lovato ADXL0075600 è un soft starter avanzato progettato per il controllo dell'avviamento e dell'arresto dei motori trifase asincroni, riducendo le sollecitazioni meccaniche e le correnti di spunto. Con una corrente nominale di 75A e controllo su due fasi, garantisce un avviamento fluido e sicuro per applicazioni industriali e impianti automatizzati.
Ampia compatibilità e potenza gestita
Questo soft starter può essere utilizzato su impianti con tensione di esercizio da 208 a 600VAC, ed è in grado di gestire motori con le seguenti potenze:
-
22 kW a 230VAC
-
37 kW a 400VAC
-
45 kW a 500VAC
Queste caratteristiche lo rendono ideale per pompe, compressori, ventilatori, nastri trasportatori e molte altre applicazioni industriali.
Efficienza con relè di by-pass integrato
Il relè di by-pass interno entra in funzione automaticamente al termine della fase di avviamento, garantendo ridotte perdite energetiche e una maggiore efficienza complessiva del sistema, oltre a semplificare l'installazione eliminando la necessità di componenti esterni aggiuntivi.
Gestione smart con NFC e interfacce avanzate
L'interfaccia NFC integrata consente una configurazione rapida tramite smartphone, semplificando l'impostazione dei parametri operativi. Il dispositivo dispone anche di porta ottica per il collegamento locale a dispositivi di diagnostica o configurazione, mentre la comunicazione RS485 è disponibile come opzione per l'integrazione in sistemi di supervisione.
Protezioni avanzate e diagnostica
Il soft starter ADXL0075600 è dotato di protezione termica di corrente, funzione Kick Start per avviamenti con carichi pesanti, controllo della coppia, e ingresso PTC per monitoraggio termico del motore. Il registro eventi integrato consente di tracciare lo storico operativo per analisi e manutenzione predittiva.
Specifiche tecniche del Soft Starter della Lovato
Caratteristiche Elettriche
| Voce | Dettaglio |
|---|---|
| Tipologia di rete | Trifase |
| Tensione nominale | 208…600 VAC |
| Tensione ausiliaria (US) | 100…240 VAC |
| Frequenza nominale | 50/60 Hz |
| Corrente nominale avviatore Ie | 75 A |
| Potenza nominale motore (IEC, T≤40°C) | 230 VAC: 22 kW 400 VAC: 37 kW 500 VAC: 45 kW |
| Potenza nominale motore (UL, T≤40°C) | 220–240 VAC: 25 HP 380–415 VAC: 40 HP 440–480 VAC: 50 HP 550–600 VAC: 60 HP |
| Numero di fasi controllate | 2 |
| Bypass integrato | Sì |
| Sistema di raffreddamento | Naturale o forzato (opzionale) |
| Tensione nominale di isolamento Ui | 600 V |
Interfaccia di Programmazione
| Voce | Dettaglio |
|---|---|

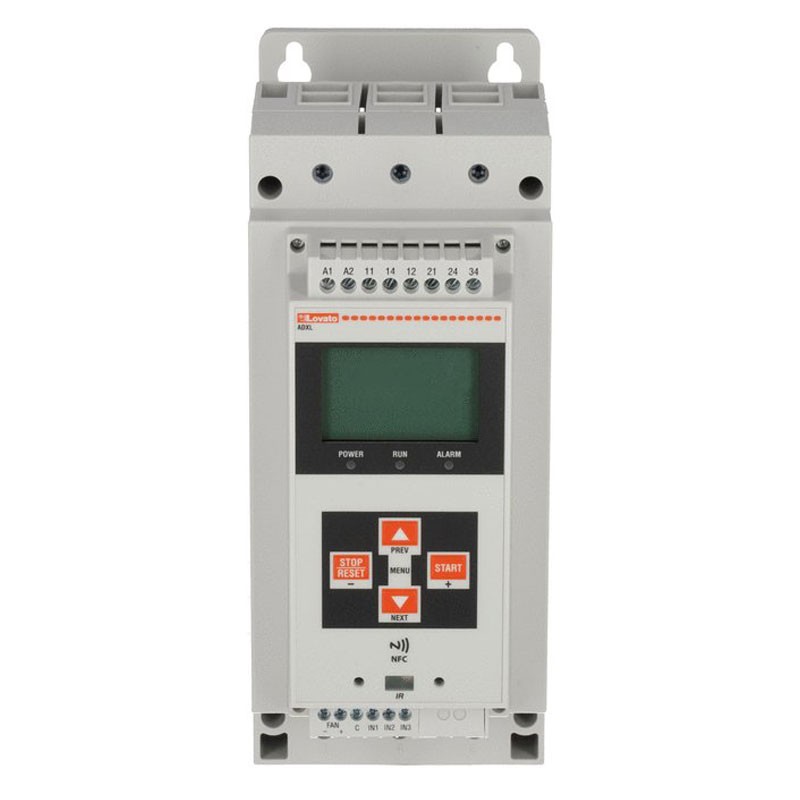

| Display | Display LCD a icone retroilluminato |
| Programmazione con NFC | Sì |
| Porta ottica | Sì |
Regolazioni di Avviamento e Arresto
| Voce | Dettaglio |
|---|---|
| Avviamento | Rampa di coppia con limite di corrente, Rampa di tensione con limite di corrente, Coppia costante con limite di corrente |
| Arresto | Rampa di coppia, Rampa di tensione, Arresto a ruota libera |
Protezioni
| Voce | Dettaglio |
|---|---|
| Protezione alimentazione ausiliaria | Tensione troppo bassa |
| Protezione alimentazione | Nessuna alimentazione, perdita di fase, sequenza di fase, frequenza fuori limite, tensione minima e massima |
| Protezione motore | Sovraccarico all'avviamento (classe di scatto 2, 10A, 10, 15, 20, 25, 30, 35, 40), sovraccarico in marcia (classe 2, 10A, 10, 15, 20, 25, 30), rotore bloccato, corrente asimmetrica |
| Protezione avviatore | Sovracorrente, sovratemperatura, guasto bypass, fase in corto, guasto sensore di temperatura, guasto ventola, richiesta manutenzione |
Funzioni
| Voce | Dettaglio |
|---|---|
| Bypass integrato | Sì |
| Display e tastiera integrati | Sì |
| Lingue disponibili | 6 |
| Visualizzazione misure | Sì |
| Controllo di coppia | Sì |
| Limite corrente impostabile | Sì |
| Frenatura dinamica | Sì |
| Funzione kick start | No |
| Protezione sovraccarico elettronica | Sì |
| Ingresso PTC | Sì |
| Protezione mancanza fase | Sì |
| Protezione inversione fase | Sì |
| Protezione rotore bloccato | Sì |
| Protezione sovratemperatura tiristori | Sì |
| Protezione basso carico | Sì |
| Allarmi programmabili | Sì |
| Ingressi digitali | 3 |
| Ingressi analogici | 0 |
| Uscite digitali | 3 |
| Uscita analogica | 0 |
| Porta ottica programmazione | Sì |
| Registro eventi | Sì |
| Contaore motore | Sì |
| Contaore avviamenti | Sì |
| Orologio e datario | Sì |
| Tastiera esterna remotabile | No |
Ingressi e Uscite
| Voce | Dettaglio |
|---|---|
| Numero di ingressi digitali | 3 |
| Tipo ingressi digitali | 2 ingressi con contatto pulito + 1 ingresso con contatto pulito o PTC (configurabile) |
| Funzioni ingressi digitali | Programmabili: avviamento motore, arresto motore, arresto ruota libera, preriscaldamento motore, blocco comandi, inibizione allarmi, ripristino stato termico, blocco tastiera, selezione motore, allarme |
| Numero di uscite digitali | 3 |
| Configurazione uscite digitali | 2 x 1 NO (SPST) + 1 C/O (SPDT) Ratings: 2 x 1NO 3A 250VAC / 3A 30VDC 1 x C/O NO 5A 250VAC / 5A 30VDC; NC 3A 250VAC / 3A 30VDC |
| Funzioni uscite digitali | Programmabili: contattore di linea, marcia, allarme globale, limiti, variabile remota, allarme Axx, allarme utente Axx, OFF |
Condizioni Ambientali
| Voce | Dettaglio |
|---|---|
| Temperatura di impiego | -20°C ÷ +60°C (con derating corrente >40°C di 0.5%/°C) |
| Temperatura di stoccaggio | -30°C ÷ +80°C |
| Altitudine massima | 1000 m senza derating (oltre 1000 m con derating 0.5%/100 m) |
| Umidità relativa | <80% |
| Grado di inquinamento | 2 |
| Categoria di installazione | III |
Custodia
| Voce | Dettaglio |
|---|---|

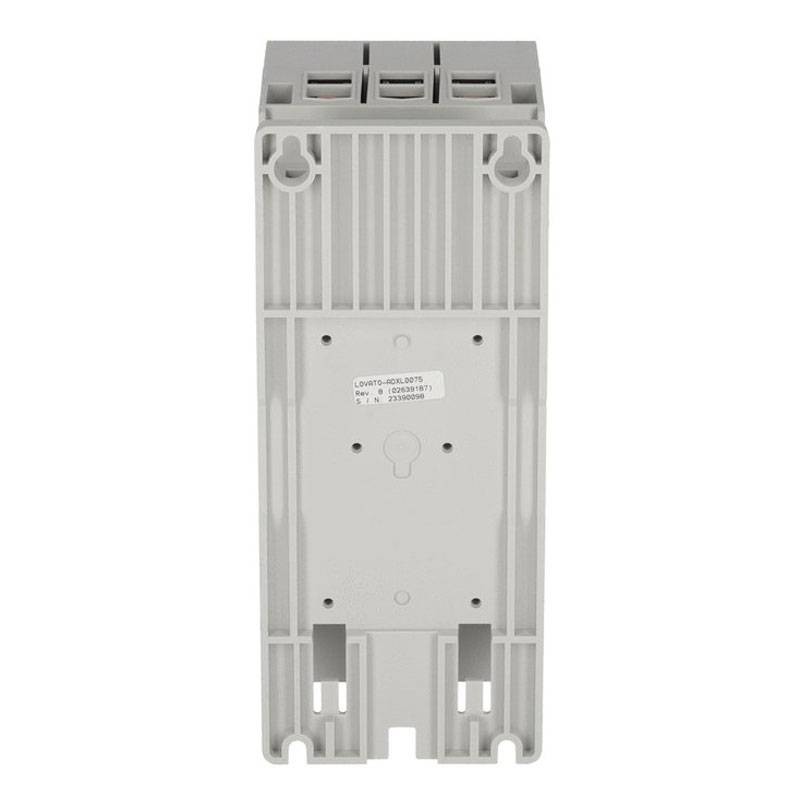

| Montaggio | Fissaggio a vite o guida DIN 35mm con accessorio opzionale EXP8003 |
| Grado di protezione IP | IP00 |

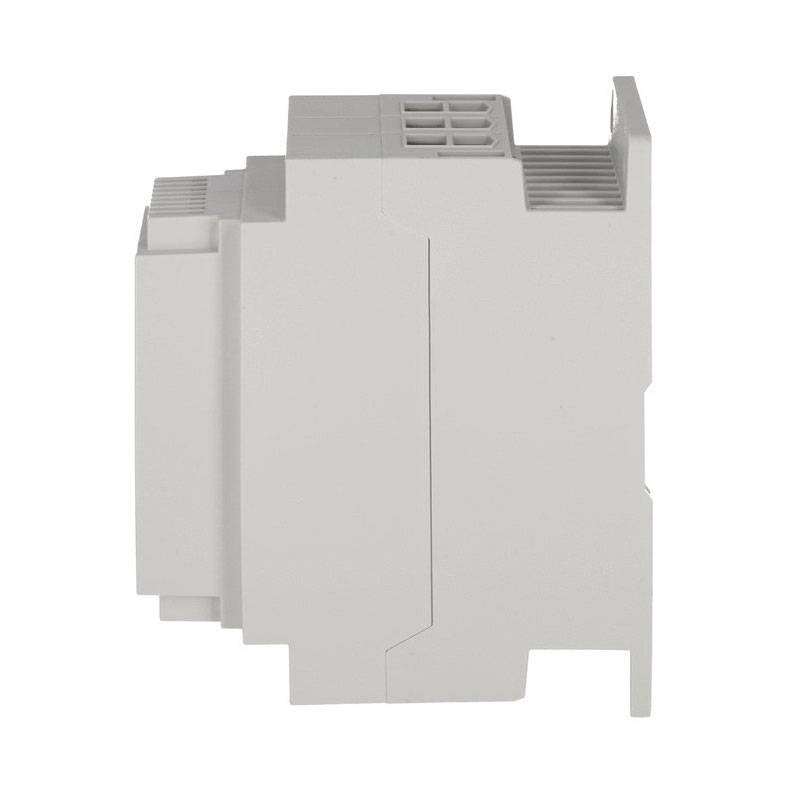

| Dimensioni (L x A x P) | 95 x 226 x 182 mm |
| Peso prodotto | 2.9 Kg |
Classificazione ETIM
| Voce | Dettaglio |
|---|---|
| ETIM 8.0 | EC000640 - Starter progressivo |
