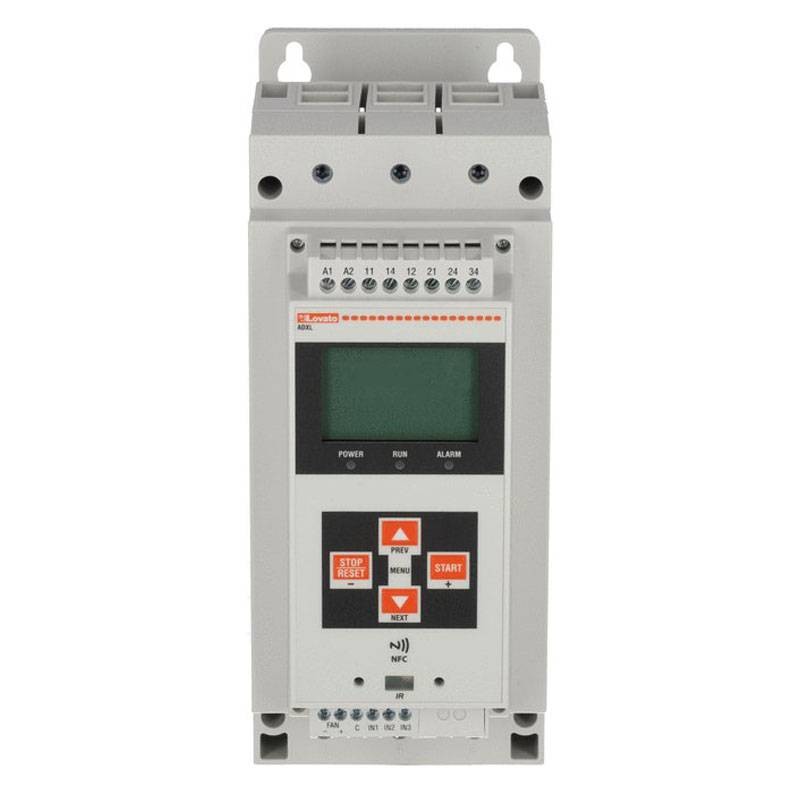

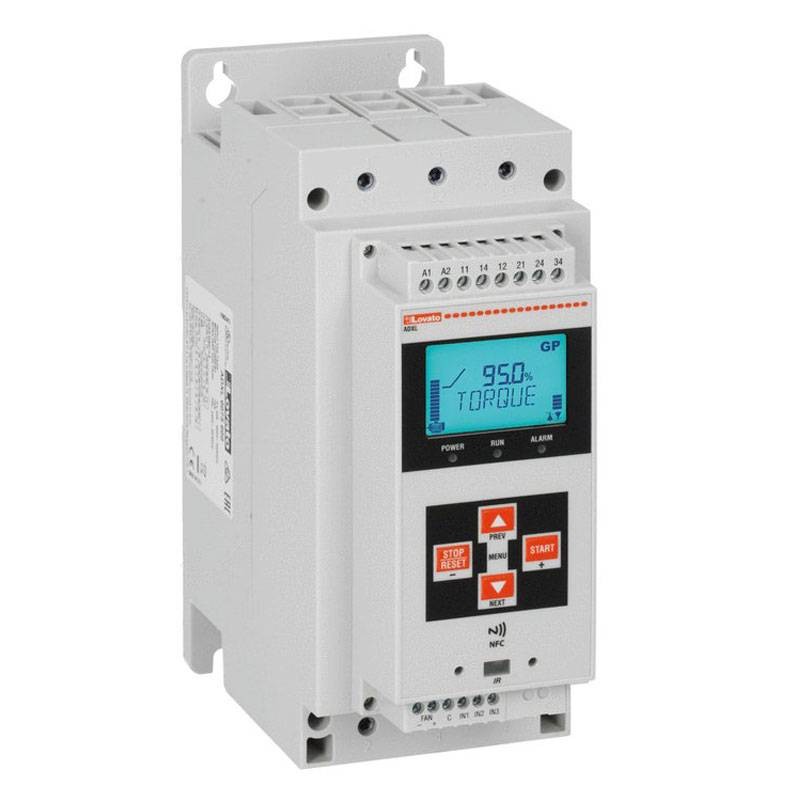

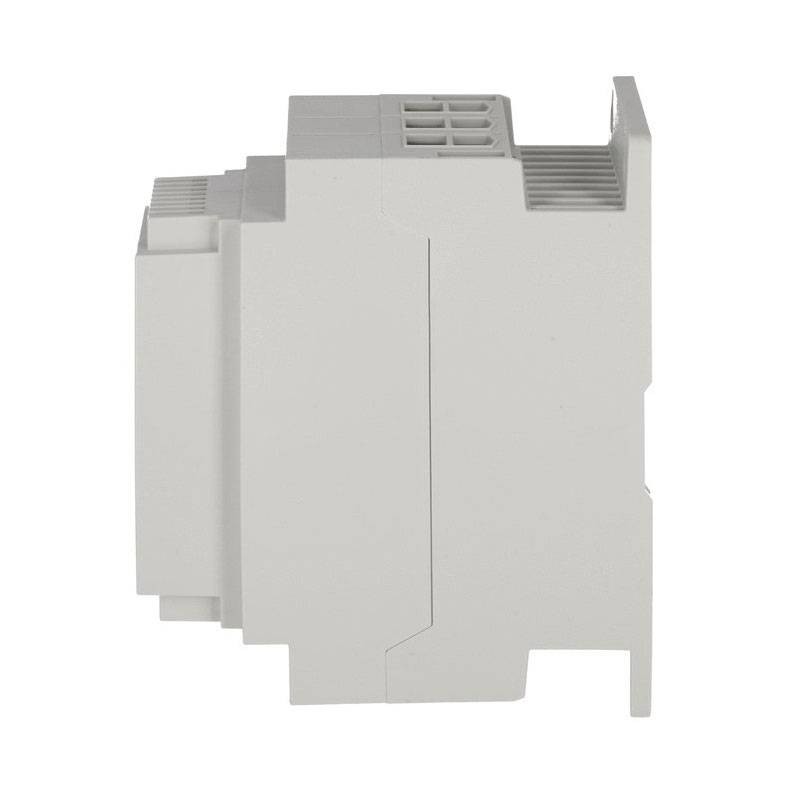

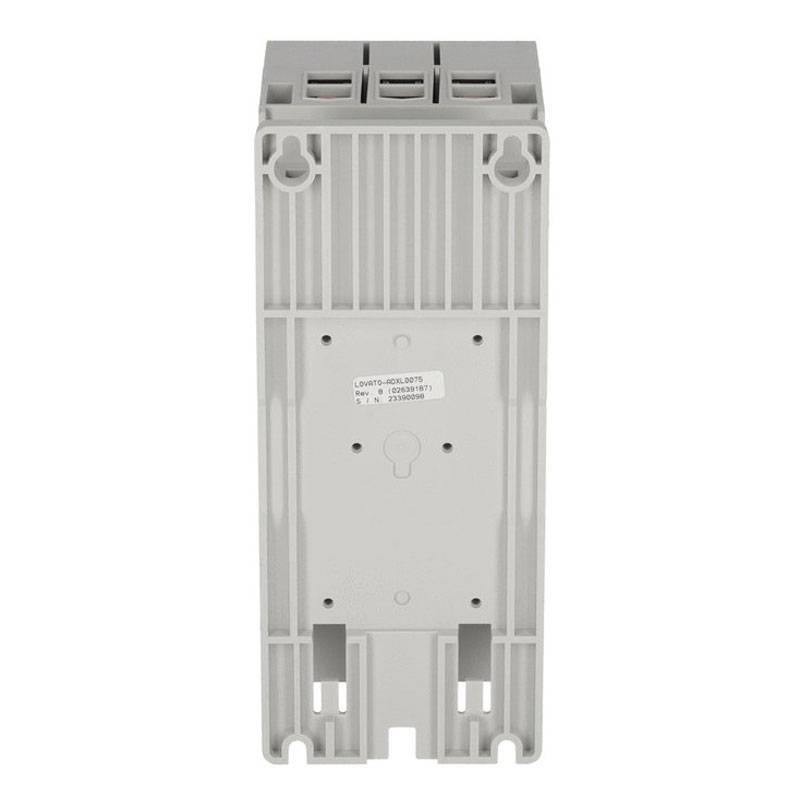

Soft starter Lovato 60A 600V 2 fasi ADXL0060600
LOV ADXL0060600
8013975219782
Il soft starter Lovato ADXL0060600 da 60A gestisce l'avviamento di motori fino a 37 kW con controllo su 2 fasi e relè di by-pass integrato. Offre protezioni avanzate, NFC per configurazione rapida e funzioni smart per l'automazione
-
Corrente nominale: 60A
-
Tensione di impiego: 208/600VAC
-
Alimentazione ausiliaria: 100/240VAC
-
Controllo su 2 fasi con relè di by-pass integrato
-
NFC integrato per configurazione da smartphone
-
Protezione termica di corrente, controllo coppia e kick start
-
Porta ottica e comunicazione RS485 (opzionale)
-
Ingresso PTC e registro eventi
953,06 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
317,69€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Lovato soft starter: Controllo affidabile dell'avviamento motore
Il soft starter Lovato ADXL0060600 è stato progettato per garantire un avviamento graduale e sicuro dei motori industriali, riducendo le sollecitazioni meccaniche e le correnti di spunto. Con una corrente nominale di 60A e una tensione di impiego compresa tra 208 e 600VAC, il dispositivo è adatto a una vasta gamma di applicazioni industriali. La funzione di avviamento con corrente limitata, combinata alla protezione termica integrata, tutela il motore e le apparecchiature collegate, prolungando la vita operativa dell'impianto e migliorando l'efficienza complessiva del sistema.
Con una corrente nominale di 60A, è in grado di controllare motori fino a:
-
15 kW a 230VAC
-
30 kW a 400VAC
-
37 kW a 500VAC
È ideale per applicazioni industriali, impianti HVAC, pompe e sistemi automatizzati.
Configurazione smart e diagnostica intuitiva
Grazie alla tecnologia NFC integrata, il soft starter permette una configurazione rapida e semplice tramite smartphone, facilitando l'impostazione dei parametri operativi in pochi istanti. Inoltre, la presenza di una porta ottica consente una diagnostica locale immediata, rendendo più efficiente il monitoraggio dello stato del dispositivo. La possibilità di integrare un'interfaccia RS485 (opzionale) permette, inoltre, di connettere il soft starter ai sistemi di supervisione e automazione industriale, garantendo una gestione centralizzata e in tempo reale dell'intero impianto.
Configurazione smart e protezione avanzata
Dotato di NFC, il dispositivo può essere programmato facilmente via smartphone, senza necessità di software esterni o connessioni fisiche. In aggiunta, offre:
-
Protezione termica per prevenire sovraccarichi
-
Controllo della coppia per partenze fluide
-
Kick Start per carichi resistivi o a inerzia elevata
-
Ingresso PTC per protezione termica del motore
-
Registro eventi per diagnosi e manutenzione predittiva
Specifiche tecniche del Lovato Soft Starter
Caratteristiche elettriche
| Voce | Dettaglio |
|---|---|
| Tipologia di rete | Trifase |
| Tensione nominale | 208…600 VAC |
| Tensione ausiliaria (US) | 100…240 VAC |
| Frequenza nominale | 50/60 Hz |
| Corrente nominale avviatore Ie | 60 A |
| Potenza nominale motore IEC | 230V: 15 kW | 400V: 30 kW | 500V: 37 kW |
| Potenza nominale motore UL | 220–240V: 20 HP | 380–415V: 30 HP | 440–480V: 40 HP | 550–600V: 50 HP |
| Numero di fasi controllate | 2 |
| Bypass integrato | Sì |
| Sistema di raffreddamento | Naturale o forzato (opzionale) |
| Tensione nominale di isolamento Ui | 600 V |
Interfaccia di programmazione
| Voce | Dettaglio |
|---|---|
| Display | LCD a icone retroilluminato |
| Programmazione con NFC | Sì |
| Porta ottica | Sì |
Regolazioni di avviamento e arresto
| Fase | Tipo |
|---|---|
| Avviamento | Rampa di coppia con limite di corrente, Rampa di tensione con limite di corrente, Coppia costante con limite di corrente |
| Arresto | Rampa di coppia, Rampa di tensione, Arresto a ruota libera |
Protezioni
| Tipo | Descrizione |
|---|---|
| Alimentazione ausiliaria | Tensione troppo bassa |
| Alimentazione | Nessuna alimentazione, Perdita di fase, Sequenza di fase, Frequenza fuori limite, Tensione minima e massima |
| Motore | Sovraccarico all'avviamento (classe di scatto 2, 10A, 10, 15, 20, 25, 30, 35, 40), Sovraccarico durante la marcia (classe 2, 10A–30A), Rotore bloccato, Corrente asimmetrica |
| Avviatore | Sovracorrente, Sovratemperatura, Guasto bypass, Fase in corto, Guasto sensore di temperatura, Guasto ventola raffreddamento, Richiesta manutenzione |
Funzioni
| Funzione | Disponibilità |
|---|---|
| Bypass integrato | Yes |
| Display e tastiera integrati | Sì |
| Lingue | 6 |
| Visualizzazione misure | Yes |
| Controllo di coppia | Sì |
| Limite di corrente impostabile | Sì |
| Frenatura dinamica | Sì |
| Funzione kick start | No |
| Protezione elettronica sovraccarico motore | Sì |
| Ingresso PTC protezione motore | Sì |
| Protezione mancanza/inversione fase | Sì |
| Protezione rotore bloccato | Sì |
| Protezione sovratemperatura tiristori | Sì |
| Protezione basso carico | Sì |
| Allarmi programmabili | Sì |
| Ingressi digitali | 3 |
| Ingressi analogici | 0 |
| Uscite digitali | 3 |
| Uscita analogica | 0 |
| Porta ottica per programmazione | Yes |
| Registro eventi | Sì |
| Contaore motore / avviamenti | Sì / Sì |
| Orologio datario | Sì |
| Tastiera esterna remotabile | No |
Ingressi e Uscite
| Voce | Dettaglio |
|---|---|
| Numero di ingressi digitali | 3 |
| Tipo ingressi digitali | 2 ingressi con contatto pulito + 1 ingresso con contatto pulito o PTC (configurabile) |
| Funzioni ingressi digitali | Programmabile (avviamento motore, arresto motore, arresto ruota libera, preriscaldamento motore, blocco comandi, inibizione allarmi, ripristino stato termico, blocco tastiera, selezione motore, allarmi) |
| Numero di uscite digitali | 3 |
| Configurazione uscite digitali | 2 x 1 NO (SPST) + 1 C/O (SPDT) 2 x 1NO: 3A 250VAC / 3A 30VDC 1 x C/O: NO 5A 250VAC / 5A 30VDC NC 3A 250VAC / 3A 30VDC |
| Funzioni uscite digitali | Programmabile (contattore di linea, marcia, allarme globale, limiti, variabile remota, allarme Axx, allarme utente Axx, OFF) |
Condizioni Ambientali
| Voce | Dettaglio |
|---|---|
| Temperatura di impiego | da -20°C a +60°C (con derating della corrente >40°C di 0.5%/°C) |
| Temperatura di stoccaggio | da -30°C a +80°C |
| Altitudine massima | 1000 m senza derating (oltre 1000 m con derating 0.5% ogni 100 m) |
| Umidità relativa | < 80% |
| Grado di inquinamento | 2 |
| Categoria di installazione | III |
Custodia
| Voce | Dettaglio |
|---|---|
| Montaggio | Fissaggio a vite o guida DIN 35 mm con accessorio opzionale EXP8003 |
| Grado di protezione IP | IP00 |
| Dimensioni (L x A x P) | 75 x 218 x 171.5 mm |
| Peso prodotto | 2.1 Kg |
Omologazioni e Conformità
| Voce | Dettaglio |
|---|---|
| Conformità | CSA C22.2 n° 14, IEC/EN 60947-1, IEC/EN 60947-4-2, UL508 |
| Omologazioni | cULus, EAC, RCM |
Classificazione ETIM
| Versione | Codice |
|---|---|
| ETIM 8.0 | EC000640 - Starter progressivo |
