Caratteristiche:

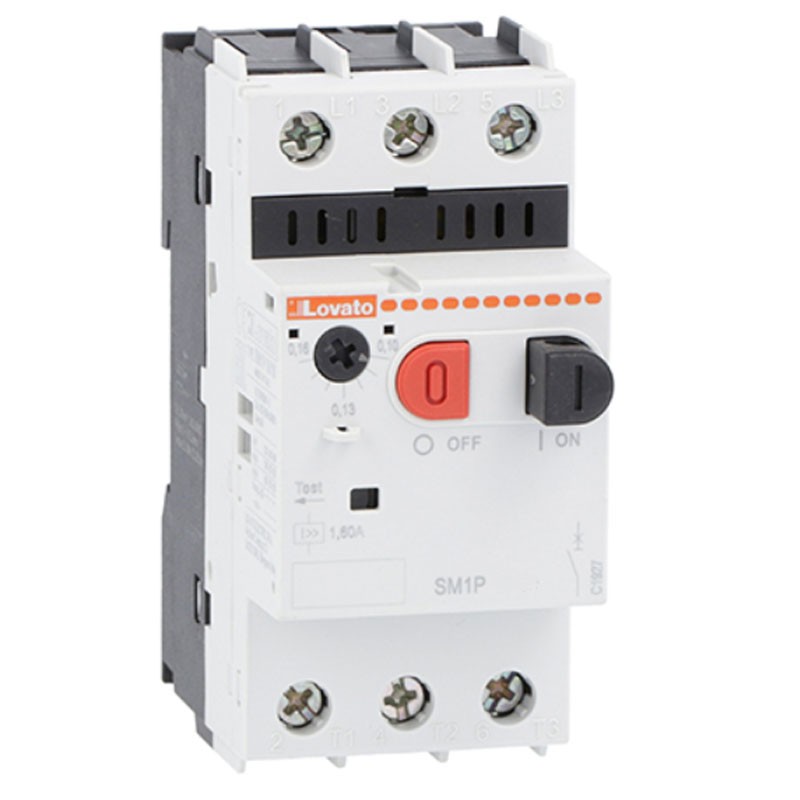

• Serie Lovato
• Con protezione magnetica
• Con protezione termica
• Con rilevamento della mancanza di fase
• Scatto magnetico: 13 x pollici
• Classe di inciampare: 10A
• Categoria di utilizzo IEC - UN
• Vita meccanica: cicli: 100000
• Vita elettrica cicli: 100000
• Cacciavite: PH2
• Protezione dei terminali di potenza secondo IEC/EN 60529: IP20
• Lunghezza spelatura cavi
• Circuito principale mm 1
• Temperatura di esercizio: min°C  -20 - max°C  60
• Temperatura di conservazione: min °C  -50 - max°C 80
• Temperatura di compensazione: min °C -20- max°C 50
• Altitudine massima  3000 metri
• Posizione operativa: normale Piano verticale – ammissibile Qualsiasi

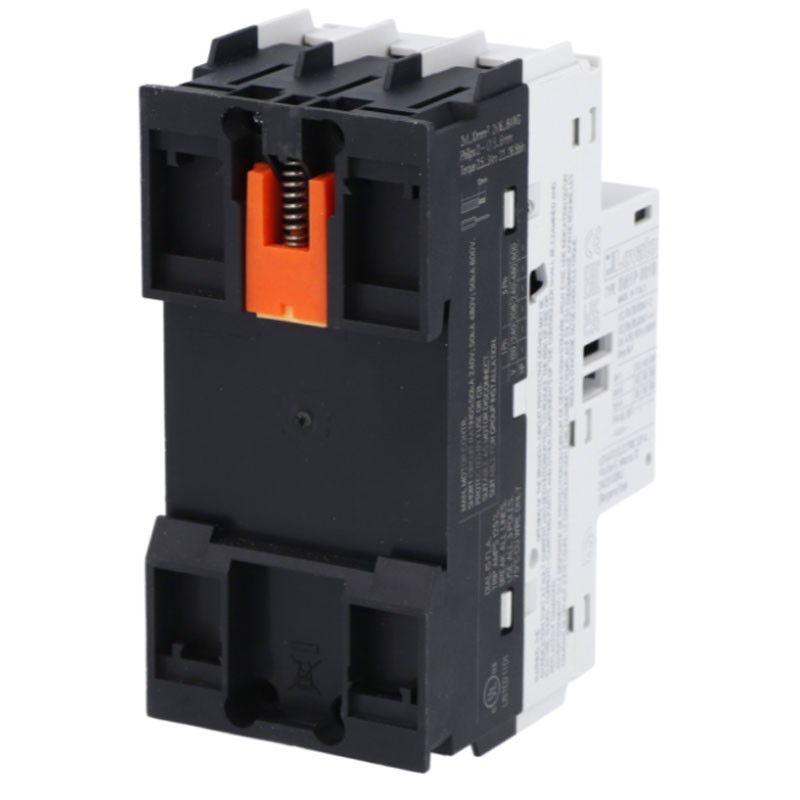

• Fissaggio:Vite / guida DIN 35mm
• Peso: 280 Grammi
• Coppia di serraggio per i terminali: (min Nm 2.5 – max Nm 3) – (min Ibin 1.8 – max Ibin 2.2)
• Numero massimo di fili collegabili contemporaneamente nr. 2
• Sezione conduttori AWG/Kcmil: min 16 - max 8
• Sezione conduttore flessibile senza capocorda: min mm² 1
• Sezione conduttore flessibile c/w capocorda: min mm² 1
• Flessibile con sezione del conduttore a forcella isolata: min  mm² 1

Potere di interruzione della corrente di cortocircuito operativo (Ics) in AC:

• 230V  kA 100
• 400 V kA 100
• 440V  kA 100
• 500 V kA 100
• 690V  kA 100

Massimo potere di interruzione della corrente di cortocircuito (Icu) in AC:

• 230V  kA 100
• 400 V kA 100
• 440V  kA 100
• 500 V kA 100
• 690V  kA 100

Disconnessione del motore:

• a 240V kA  50
• a 480V kA 50
• a 600V kA 50
• Protezione: Fusibile o CB

Installazione del motore di gruppo:

• a 240V kA 50
• a 480V kA 50
• a 600V kA50
• Protezione: Fusibile o CB

Tocca Protezione conduttore:

• a 480Y/277V kA 50
• a 600Y/347V kA 50

UL508 / UL 60947-4-1 Controllore motore combinato autoprotetto manuale (Tipo E) Corrente di cortocircuito:

• a 240V kA 50
• a 480Y/277V kA 50
• a 600Y/347V kA 50

Massime potenze nominali UL/CSA monofase:

• 110V-120V HP -
• 220V-240V HP -

Massime potenze nominali UL/CSA trifase, 3 poli:

• 200V-208V HP -
• 220V-240V HP -
• 440V-480V HP -
• 550V-600V HP -
