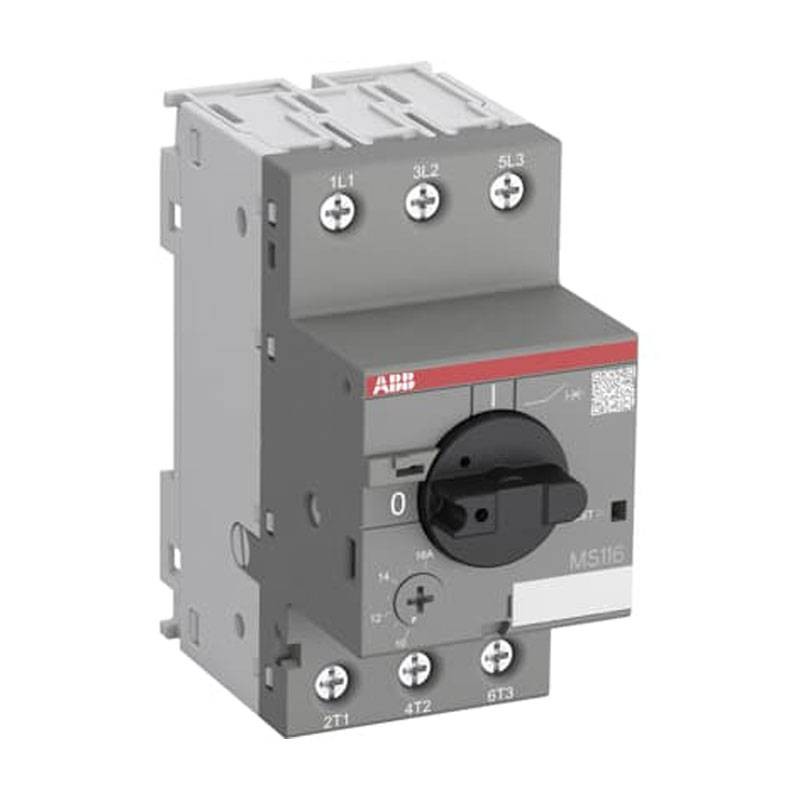

Interruttore Salvamotore Abb MS116 16-20A EP 694 2
ABB EP 694 2
4013614405655
Salvamotore Abb MS116 16-20A è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 20,0 A.
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase.
76,46 €
Articoli disponibili: 7
Pagabile anche in 3 rate senza interessi da:
25,49€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Gli interruttori per la protezione dei motori (salvamotore) sono dispositivi di protezione per il circuito principale, che combinano controllo e protezione del motore in un unico dispositivo.
L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 10 kA a 400 V CA e classe di intervento 10 A.
Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.
Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.
Caratteristiche:
- Larghezza netta del prodotto: 45 millimetri
- Altezza netta del prodotto: 97,8 millimetri
- Profondità/Lunghezza della rete del prodotto: 85,4 millimetri
- Peso netto del prodotto: 0,31 kg
- Capacità di interruzione nominale di cortocircuito (I cs ): (230 V CA) 10 kA - (400 V CA) 10 kA - (440 V CA) 3 kA - (500 V CA) 3 kA - (690 V CA) 2 kA
- Potere di interruzione nominale massimo in caso di cortocircuito (I cu ): (230 V CA) 16 kA - (400 V CA) 16 kA - (440 V CA) 15 kA - (500 V CA) 10 kA - (690 V CA) 3 kA
- Impostazione della corrente di cortocircuito istantanea nominale (I i ): 300 A
- Intervallo di impostazione: 16 ... 20 A
- Potenza nominale operativa AC-3 (P e ): (400 V) Trifase 7,5 kW
- Potenza nominale operativa AC-3e (P e ): (400 V) Trifase 7,5 kW
- Tensione nominale di funzionamento: Circuito principale 690 V CA
- Corrente nominale di funzionamento (I e ): 20 A
- Corrente nominale di funzionamento AC-3 (I e ): 20 A
- Corrente nominale di funzionamento AC-3e (I e ): 20 A
- Frequenza nominale (f): Circuito principale 50 Hz - Circuito principale 60 Hz
- Tensione nominale di tenuta all'impulso (U imp ): Circuito principale 6 kV
- Tensione di isolamento nominale (U i ): 690 Volt
- Perdita di potenza: a condizioni operative nominali per polo 1,5 ... 2,3 W
- Numero di poli: 3
- Corrente termica convenzionale in aria libera (I th ): Circuito principale 20 A
- Grado di protezione: Alloggiamento IP20
- Terminali del circuito principale IP10
- Grado di inquinamento: 3
- Durata elettrica: 50000 ciclo
- Durata meccanica: 100000 ciclo
- Tipo di terminale: Morsetti a vite
- Capacità di collegamento del circuito principale: Flessibile con ghiera 1/2x 0,75 ... 6 mm² - Flessibile con ghiera isolata 1/2x 0,75 ... 6 mm² - Flessibile 1/2x 1 ... 2,5 mm² - Flessibile 1/2x 2,5 ... 6 mm² - Rigido 1/2x 1 ... 2,5 mm² - Rigido 1/2x 2,5 ... 6 mm²
- Coppia di serraggio: Circuito principale 2 N·m
- Lunghezza di spelatura del filo: Circuito principale 10 mm
- Cacciavite consigliato: Pozidriv 2
- Posizione di montaggio: 1 ... 6.
Non ci sono recensioni
Scheda tecnica
- Tipologia: Salvamotori
- Moduli: 2.5
- Poli: 3P
- Potere: 16KA
- Ampere: 16-20A
