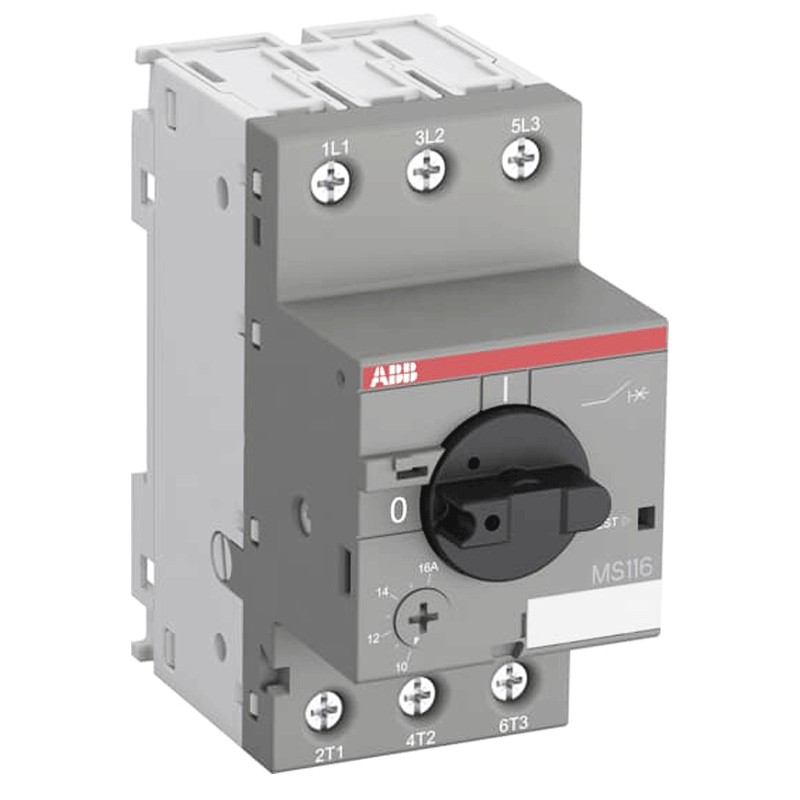

Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.

Caratteristiche:

• Serie Abb
• Potere di cortocircuito di servizio nominale (230 Vac) 50 kA
• Potere di cortocircuito estremo nominale (230 Vac)  50 kA
• Impostazione corrente nominale di cortocircuito istantanea 31.3A
• Campo di impostazione 1.6 ... 2.5A
• Potenza operativa nominale AC-3 (Pe) (400 V) Trifase 0.75 kW
• Corrente nominale di funzionamento AC-3e (Pe) (400 V) Tre Fasi 0.75 kW
• Tensione nominale di funzionamento Circuito Principale 690 Vac - Circuito Principale 440 Vdc
• Corrente Operativa Nominale 2.5A
• Corrente operativa nominale AC-3 2.5A
• Frequenza nominale Circuito Principale 50 Hz/60 Hz
• Tensione nominale di tenuta ad impulso (Uimp) Circuito Principale 6 kV
• Tensione nominale di isolamento (Ui) 690 V
• Perdita di potenza a Condizioni Operative Nominali per Polo 0.7W
• 3 poli
• 2,5 moduli
• Grado di protezione Abitazione IP20 - Terminali del Circuito Principale IP10
• Grado di inquinamento 3
• Coppia di serraggio Circuito Principale 0.8 ...1.2 Nm
• Tipo di attuatore Maniglia rotante
• Indicazione posizione contatto ON / OFF
• Temperatura ambiente In funzione In funzione -25 ... +50 °C - In magazzino -50 ... +80 °C
• Corrente termica convenzionale in aria libera (Ith) Circuito Principale 2.5A
• Larghezza 45 mm
• Altezza 90 mm
• Profondità 85,6 mm
• Peso netto 0.265 kg
• Durata elettrica 100000 cicli
• Durata meccanica 100000 cicli
• Tipo di morsetto Screw Terminals
• Sezioni dei cavi-circuito principale Flessibile 1/2x 0.75 ... 2.5 mm² - Rigido 1/2x 1 ... 4 mm²
• Lunghezza di spelatura cavo Circuito Principale 9 mm
• Cacciavite consigliato Pozidriv 2
• Posizione di montaggio Posizione da 1 a 6
• Montaggio su barra DIN:
• TH35-15 (guida di montaggio 35 x 15 mm) sec. a IEC 60715
• TH35-7.5 (guida di montaggio 35 x 7,5 mm) sec. a IEC 60715
• Amperaggio UL/CSA 2,5A
• Altitudine operativa massima consentita 2000 m
• Resistenza agli urti sec. secondo IEC 60068-2-27 11 ms impulso 25 g
• Resistenza alle vibrazioni sec. secondo IEC 60068-2-6 - 5g / 3... 150 Hz
