Interruttore Salvamotore Abb MS116 1,00-1,60A EP 086 1
ABB EP 086 1
4013614320293

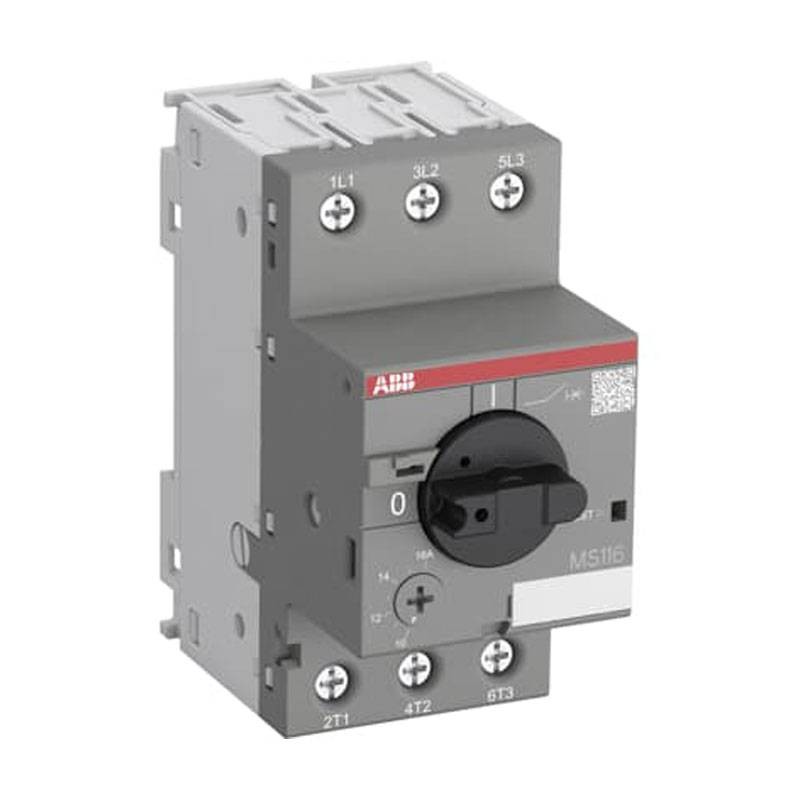

Salvamotore Abb MS116 1,00-1,60A è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 1,6 A.
Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità diun fusibile da cortocircuiti, sovraccarichi e guasti di fase.
61,18 €
Articoli disponibili: 32
Pagabile anche in 3 rate senza interessi da:
20,39€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Gli interruttori per la protezione dei motori (salvamotore) sono dispositivi di protezione per il circuito principale, che combinano controllo e protezione del motore in un unico dispositivo.
L'avviatore manuale del motore offre una capacità di interruzione nominale di servizio in caso di cortocircuito Ics = 50 kA a 400 V CA e classe di intervento 10 A.
Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di intervento libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore.
L'avviatore manuale del motore è adatto per applicazioni trifase e monofase.
Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e dispositivi di blocco per la protezione da modifiche non autorizzate sono disponibili come accessori.
Il salvamotore è installato sul cavo che alimenta il motore e, quando il motore si blocca per un effetto meccanico o (nei sistemi trifase) perché viene a mancare una fase, esso rileva un eccessivo assorbimento ed interrompe automaticamente l'energia elettrica salvaguardando l'integrità del motore.
Caratteristiche:
- Larghezza netta del prodotto: 45 millimetri
- Altezza netta del prodotto: 90 millimetri
- Profondità/Lunghezza della rete del prodotto: 85,6 millimetri
- Peso netto del prodotto: 0,265 kg
- Capacità di interruzione nominale di cortocircuito (I cs ): (230 V CA) 50 kA - (400 V CA) 50 kA - (440 V CA) 50 kA - (500 V CA) 30 kA - (690 V CA) 30 kA
- Potere di interruzione nominale massimo in caso di cortocircuito (I cu ): (230 V CA) 100 kA - (400 V CA) 100 kA - (440 V CA) 100 kA - (500 V CA) 100 kA - (690 V CA) 100 kA
- Impostazione della corrente di cortocircuito istantanea nominale (I i ): 20 A
- Intervallo di impostazione: 1,0 ... 1,6 A
- Potenza nominale operativa AC-3 (P e ): (400 V) Trifase 0,55 kW
- Potenza nominale operativa AC-3e (P e ): (400 V) Trifase 0,55 kW
- Tensione nominale di funzionamento: Circuito principale 690 V CA
- Corrente nominale di funzionamento (I e ): 1,6 Un
- Corrente nominale di funzionamento AC-3 (I e ): 1,6 Un
- Corrente nominale di funzionamento AC-3e (I e ): 1,6 Un
- Frequenza nominale (f): Circuito principale 50 Hz - Circuito principale 60 Hz
- Tensione nominale di tenuta all'impulso (U imp ): Circuito principale 6 kV
- Tensione di isolamento nominale (U i ): 690 Volt
- Perdita di potenza: a condizioni operative nominali per polo 0,6 ... 1,7 W
- Numero di poli: 3
- Corrente termica convenzionale in aria libera (I th ): Circuito principale 1,6 A
- Grado di protezione: Alloggiamento IP20
- Terminali del circuito principale IP10
- Grado di inquinamento: 3
- Durata elettrica: 100000 ciclo
- Durata meccanica: 100000 ciclo
- Tipo di terminale: Morsetti a vite
- Capacità di collegamento del circuito principale: Flessibile con ghiera 1/2x 0,75 ... 2,5 mm² - Flessibile con ghiera isolata 1/2x 0,75 ... 2,5 mm² - Flessibile 1/2x 0,75 ... 2,5 mm² - Rigido 1/2x 1 ... 4 mm²
- Coppia di serraggio: Circuito principale 0,8 ... 1,2 N·m
- Lunghezza di spelatura del filo: Circuito principale 9 mm
- Cacciavite consigliato: Pozidriv 2
- Posizione di montaggio: Qualunque 1 ... 6.
Non ci sono recensioni
Scheda tecnica
- Tipologia: Salvamotori
- Moduli: 2.5
- Poli: 3P
- Potere: 100KA
- Ampere: 1.00-1.60A
