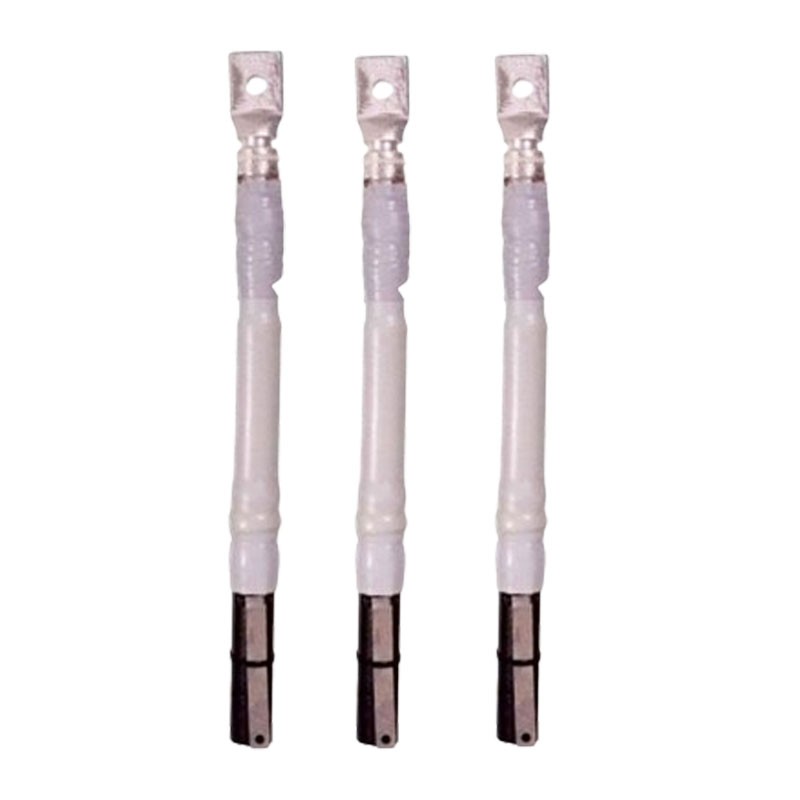

Terminale media tensione 3M 20 kV per cavi unipolari 95-240 mmq 3 pz
Terminale tripolare per media tensione 3M TB31-QT20/185 per cavi unipolari 3 pezzi con le seguenti caratteristiche:
- Installazione per interno
- Tipo QTII liscio
- Tensione nominale di isolamento verso terra: U0 12 kV
- Tensione nominale di isolamento tra fase/fase: U 20 kV
- Tensione massima di isolamento: Um 24 kV
- Tensione di prova a secco in frequenza industriale 50Hz: 50 kV
- Tensione di prova a impulso atmosferico: 125 kV
Il prezzo di vendita è inteso a singola terna.
Kit completo composto da 3 pezzi indivisibili ed accessori per il corretto funzionamento della media tensione, e per l'esecuzione di tre terminazioni unipolari.
Terminale media tensione 3M 20 kV per cavi unipolari 95-240 mmq 3 pz
iva inclusa
TB31QT20 è una Terminazione di Media Tensione da interno per cavi unipolari estrusi a campo elettrico radiale con tensione 12/20 - 24 kV.
L'isolatore del TB31QT20 è costituito da un corpo unico isolante in gomma siliconica anti traccia liscio dilatato su spirale. L isolatore inoltre incorpora l'elemento di controllo del campo elettrico. Il restringimento avviene a freddo, senza l'utilizzo di attrezzature, per mezzo dello svolgimento della spirale.

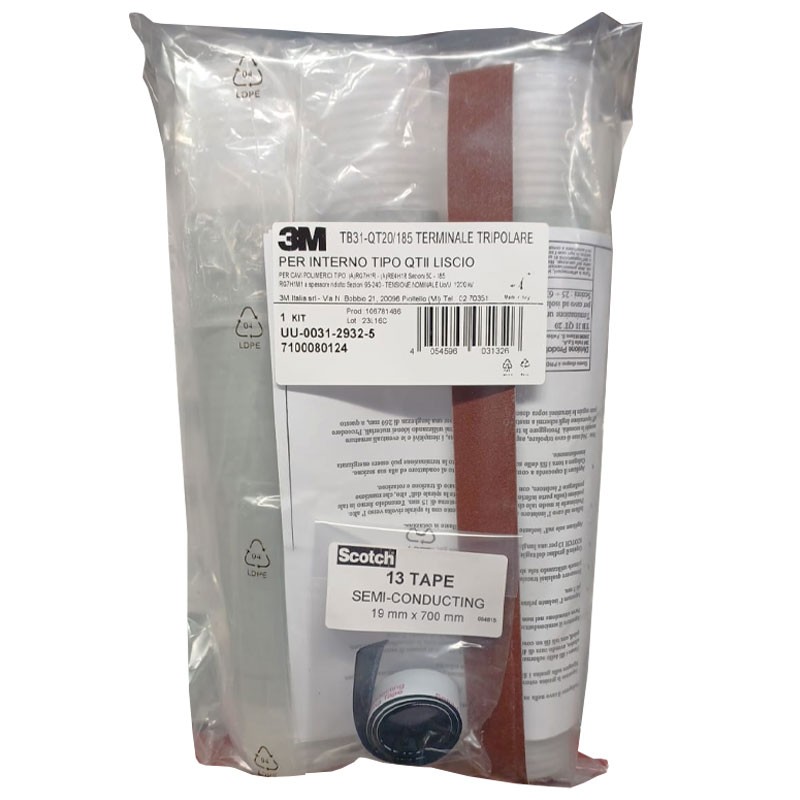

La confezione contiene tutto il materiale per l'esecuzione di tre terminazioni unipolari.
Per l'installazione su cavi tipo RG7H1R 12/20 kV:
- Sezioni alloggiabili: 50-185
- Diametro alloggiabile su isolante primario: 19,8 - 33 mm
- Diametro alloggiabile su guaina esterna: 23 - 35 mm
- Lunghezza max: 279 mm
Per l'installazione su cavi tipo RG7H1M1 (isolamento a diametro ridotto) 12/20 kV:
- Sezioni alloggiabili: 95-240
- Diametro alloggiabile su isolante primario: 19,8 - 33 mm
- Diametro alloggiabile su guaina esterna: 23 35 mm
- Lunghezza max: 279 mm
Scheda tecnica
- Tipologia:
- Terminali
