Kit per 3 fasi di media tensione 3M fino a 24 kV Umax 7000092169
3MI 7000092169
8021684149818
Il terminale 3M QT-II 93-EB 63-1 per Media Tensione fino a 24 kV offre un'installazione a freddo semplice, sicura e conforme alla norma CENELEC HD 629.1. Ideale per cavi unipolari MT in ambienti interni
-
Kit per 3 fasi unipolari fino a 24 kV (Umax)
-
Applicazione a freddo, senza calore né fiamma
-
Corpo isolante in gomma siliconica autorestringente
-
Isolatore monoblocco con controllo del campo elettrico integrato
-
Compatibile con cavi unipolari polimerici MT
-
Ampio range termico di installazione: -20°C / +50°C
147,69 €
Articoli disponibili: 2
: 1
Pagabile anche in 3 rate senza interessi da:
49,23€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Terminale QT-II 93-EB 63-1 kit di Media Tensione autorestringente per applicazioni fino a 24 kV
Soluzione sicura e veloce per terminazioni MT

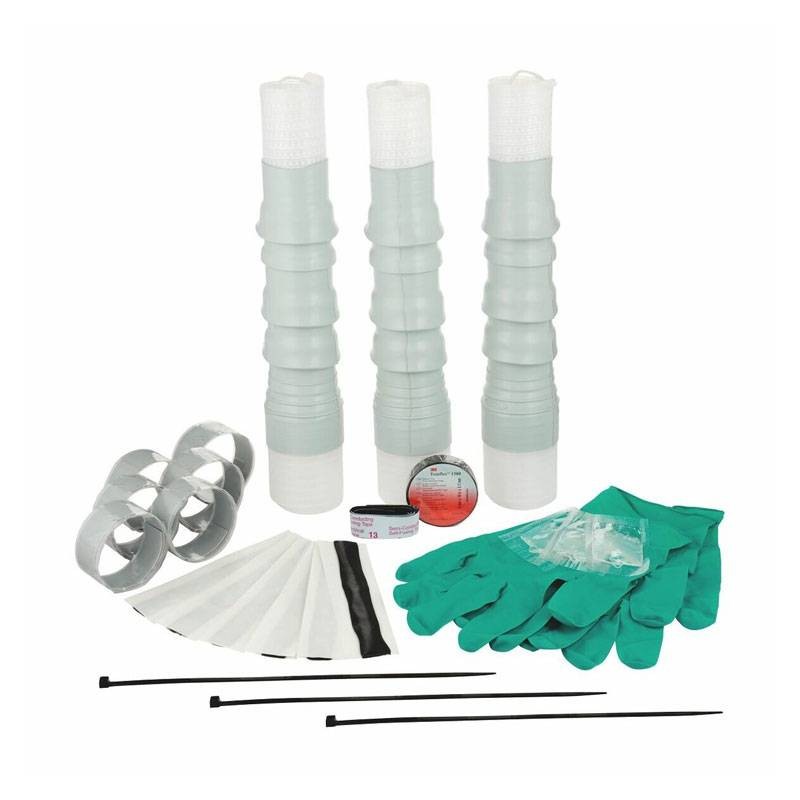

Il terminale 3M QT-II 93-EB 63-1 è un componente professionale progettato per terminare cavi unipolari di Media Tensione (MT) fino a 24 kV in ambienti interni. Il kit include tutti gli elementi necessari per realizzare la terminazione di tre fasi unipolari, rendendolo perfetto per installazioni rapide e sicure in impianti industriali, cabine di trasformazione e reti di distribuzione elettrica.
Tecnologia a freddo: installazione semplificata

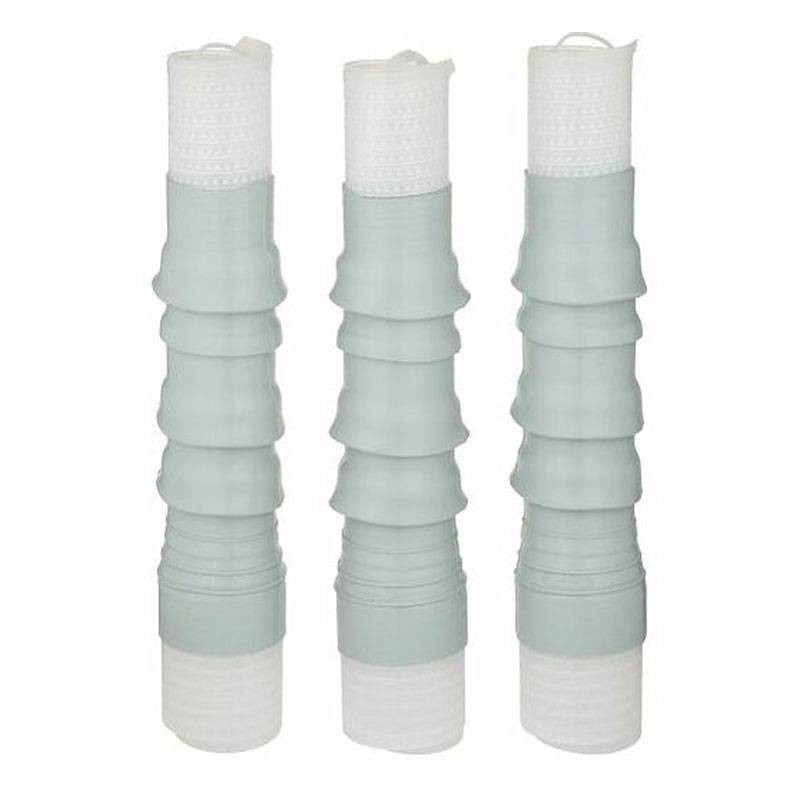

Grazie alla tecnologia Cold Shrink esclusiva di 3M, il terminale viene fornito pre-dilatato su supporto spiralato e può essere installato senza calore né fiamma, aumentando la sicurezza e riducendo i tempi di lavoro. Questo sistema è ideale per ambienti sensibili dove luso di fiamme libere è proibito o sconsigliato. Basta sfilare la spirale e il corpo auto restringente in gomma siliconica si adatta automaticamente al cavo, assicurando una tenuta affidabile e duratura.
Isolatore avanzato e controllo del campo integrato
Il corpo isolante è realizzato in gomma siliconica ad alte prestazioni, che garantisce resistenza meccanica, stabilità termica e durata nel tempo. La struttura monoblocco include un sistema di controllo del campo elettrico integrato, eliminando la necessità di installare componenti aggiuntivi per la gestione delle sollecitazioni elettriche. Questa soluzione assicura una distribuzione omogenea del campo elettrico lungo la terminazione, prevenendo scariche parziali e prolungando la vita utile del cavo.
Compatibilità e conformità alle normative
Il terminale è progettato per applicazioni su cavi polimerici MT e può coprire una vasta gamma di sezioni di conduttori, grazie alla flessibilità del materiale isolante. L'intervallo di temperatura di installazione da -20°C a +50°C consente l'utilizzo in diverse condizioni ambientali. Inoltre, il terminale supera i requisiti della norma CENELEC HD 629.1, garanzia di qualità e conformità agli standard europei.
Specifiche tecniche del kit di Media Tensione 3M
| Caratteristica | Descrizione |
|---|---|
| Applicazione tensione | Media tensione |
| Applicazioni | Terminazione del cavo |
| Calotta preformata multipolare | No |
| Connettore ad aletta/a stelo incluso nel kit | No |
| Diametro esterno isolamento (misure metriche) | 21.336 mm, 21.59 mm, 21.844 mm, 22.098 mm, 22.352 mm, 22.606 mm, 22.86 mm, 23.114 mm, 23.368 mm, 23.622 mm, 23.876 mm, 24.13 mm, 24.384 mm, 24.638 mm, 24.892 mm, 25.146 mm, 25.4 mm, 25.654 mm, 25.908 mm, 26.162 mm, 26.416 mm, 26.67 mm, 26.924 mm, 27.178 mm, 27.432 mm, 27.686 mm, 27.94 mm, 28.194 mm, 28.448 mm, 28.702 mm, 28.956 mm, 29.21 mm, 29.464 mm, 29.718 mm, 29.972 mm, 30.226 mm, 30.48 mm, 30.734 mm, 30.988 mm, 31.242 mm, 31.496 mm, 31.75 mm, 32.004 mm, 32.258 mm, 32.512 mm, 32.766 mm, 33.02 mm, 33.274 mm, 33.528 mm, 33.782 mm |
| Dimensione massima del conduttore | 240 mm² |
| Dimensione minima del conduttore | 70 mm² |
| Interni/Esterni | Interni (12/20 kV) / Esterni (6/10 kV) |
| Intervallo di diametro esterno dell'isolamento del cavo (misure metriche) | 21.3 mm - 35 mm |
| Marchi | 3M™ |
| Numero di camicie | 4 |
| Numero di conduttori | 1 |
| Riga di tensione | 12/20 kV |
| Schermatura del cavo | Schermatura con cavo |
| Tensione | 6/10 kV, 12/20 kV |
| Tensione nominale | 12/20 kV |
| Tipo di cavo | Cavo non armato, con schermatura in rame, isolamento in materiale polimerico |
| Tipo di prodotto | Restringimento a freddo |
