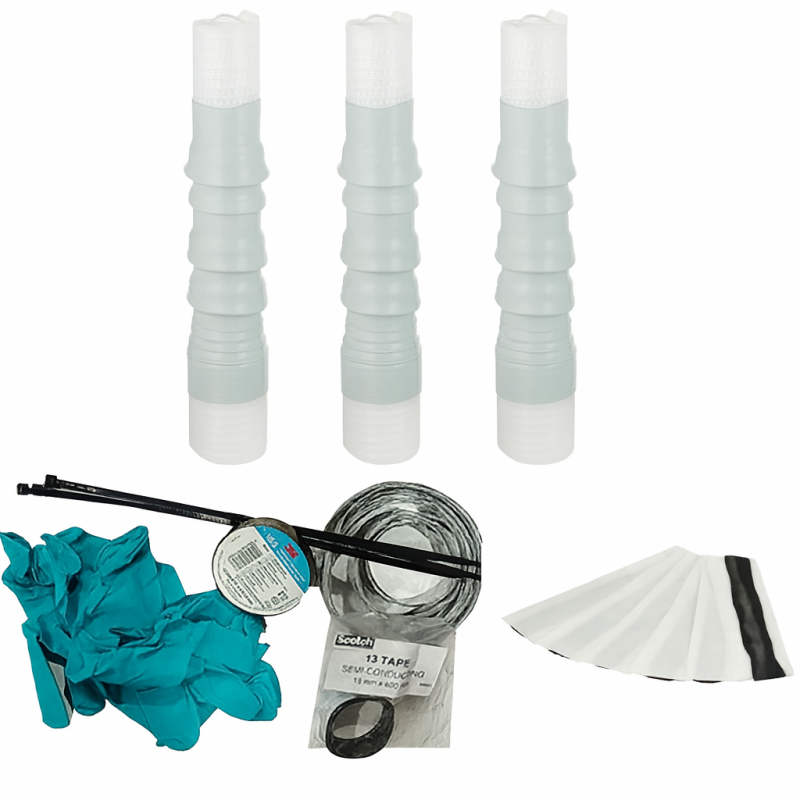

Kit Terminale di media tensione 3M QTII 20KV per cavi 25-95mm2
3MI 7000092168
8021684147074
Il Kit Terminale di Media Tensione 3M QTII 20KV è una soluzione innovativa e sicura per terminare cavi polimerici unipolari MT (Media Tensione) in applicazioni da interno. Grazie alla sua tecnologia avanzata e al corpo isolante in gomma siliconica autorestringente, questo kit offre facilità di installazione e prestazioni elevate in condizioni operative critiche, come la resistenza a temperature variabili da -20°C a +50°C:
-
Tensione di esercizio: 20kV
-
Gamma di sezioni di cavo: 25 mm² - 95 mm²
-
Temperatura operativa: da -20°C a +50°C
-
Materiale isolante: Gomma siliconica autorestringente
-
Isolatore: Monoblocco, antitraccia, con controllo del campo elettrico integrato
-
Normativa: Conforme alla norma CENELEC HD 629.1.
129,49 €
Articoli disponibili: 49
Pagabile anche in 3 rate senza interessi da:
43,16€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Descrizione del prodotto:
Il Kit Terminale di Media Tensione 3M QTII è una soluzione ideale per applicazioni di cablaggio in ambienti interni ad alta tensione. Progettato per garantire la massima sicurezza e semplicità durante l'installazione, il terminale non richiede l'uso di fiamme o calore, rendendo il processo rapido e sicuro. Grazie al design monoblocco in gomma siliconica, è perfetto per ambienti dove è fondamentale prevenire il rischio di tracce o contaminazioni, assicurando performance durature anche in condizioni climatiche difficili.
Il controllo del campo elettrico integrato elimina operazioni complesse e migliora la distribuzione del campo elettrico, riducendo i rischi di malfunzionamento e guasti. Il kit è progettato per soddisfare e superare i requisiti della norma europea CENELEC HD 629.1, offrendo un prodotto conforme agli standard internazionali di sicurezza e qualità. Questo terminale è particolarmente adatto per applicazioni di cablaggio in impianti industriali, centrali elettriche e altre strutture dove è richiesta alta tensione e sicurezza.
Applicazioni:
Il Kit Terminale 3M QTII è utilizzato in numerosi settori, tra cui:
- Impianti industriali e di produzione
- Centrali elettriche e cabine di trasformazione
- Reti di distribuzione di energia ad alta tensione
- Impianti residenziali e commerciali con requisiti di media tensione
Il kit è compatibile con una vasta gamma di cavi polimerici unipolari MT, garantendo una connessione sicura ed efficiente in numerose applicazioni elettriche.
Caratteristiche Tecniche Cavo 3M
Applicazione Tensione
| Caratteristica | Dettaglio |
|---|---|
| Tensione | Media Tensione |
| Riga di Tensione | 12/20 kV |
| Tensione Nominale | 12/20 kV |
| Tensione | 6/10 kV |
Applicazioni
| Caratteristica | Dettaglio |
|---|---|
| Applicazioni | Interni (12/20 kV) / Esterni (6/10 kV) |
Terminazione del Cavo
| Caratteristica | Dettaglio |
|---|---|
| Calotta Preformata Multipolare | No |
| Connettore ad aletta/a stelo incluso nel kit | No |
Dimensioni e Specifiche del Cavo
| Caratteristica | Dettaglio |
|---|---|
| Diametro Esterno Isolamento (Misure Metriche) | 16.256 mm, 16.51 mm, 16.764 mm, 16.018 mm, 17.272 mm, 17.526 mm, 17.78 mm, 18.034 mm, 18.288 mm, 18.542 mm, 18.796 mm, 19.05 mm, 19.304 mm, 19.558 mm, 19.812 mm, 20.066 mm, 20.32 mm, 20.574 mm, 20.828 mm, 21.082 mm, 21.336 mm, 21.59 mm, 21.844 mm, 22.098 mm, 22.352 mm, 22.606 mm, 22.86 mm, 23.114 mm, 23.368 mm, 23.622 mm, 23.876 mm, 24.13 mm, 24.384 mm, 24.638 mm, 24.892 mm, 25.146 mm, 25.4 mm, 25.654 mm, 25.908 mm, 26.162 mm, 26.416 mm, 26.67 mm, 26.924 mm, 27.178 mm, 27.432 mm |
| Dimensione Massima del Conduttore | 95 mm² |
| Dimensione Minima del Conduttore | 25 mm² |
Specifiche di Installazione
| Caratteristica | Dettaglio |
|---|---|
| Intervallo di Diametro Esterno Isolamento del Cavo (Misure Metriche) | 16 mm - 28.5 mm |
| Numero di Camicie | 4 |
| Numero di Conduttori | 1 |
| Schermatura del Cavo | Schermatura con Cavo |
Tipo di Cavo
| Caratteristica | Dettaglio |
|---|---|
| Tipo di Cavo | Cavo non armato, con schermatura in rame, isolamento in materiale polimerico |
| Tipo di Prodotto | Restringimento a freddo |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Terminali
