Kit per 3 fasi di media tensione 3M fino a 36 kV Umax 7000092172
3MI 7000092172
8021684150050
Il terminale 3M QT-II 94-EB 63-1 è un kit autorestringente per cavi unipolari MT fino a 36 kV. Offre un'installazione a freddo rapida, sicura e conforme agli standard CENELEC per applicazioni da interno.
-
Per cavi unipolari MT fino a 36 kV (Umax)
-
Kit per 3 fasi, applicazione da interno
-
Installazione a freddo, senza fiamma né calore
-
Isolatore monoblocco in gomma siliconica autorestringente
-
Controllo del campo elettrico integrato
-
Ampio intervallo di temperatura dinstallazione: -20°C / +50°C
-
Conforme alla norma CENELEC HD 629.1
217,17 €
Articoli disponibili: 2
: 1
Pagabile anche in 3 rate senza interessi da:
72,39€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
kit di Media Tensione autorestringente per applicazioni fino a 36 kV Umax
Soluzione professionale per la terminazione dei cavi MT

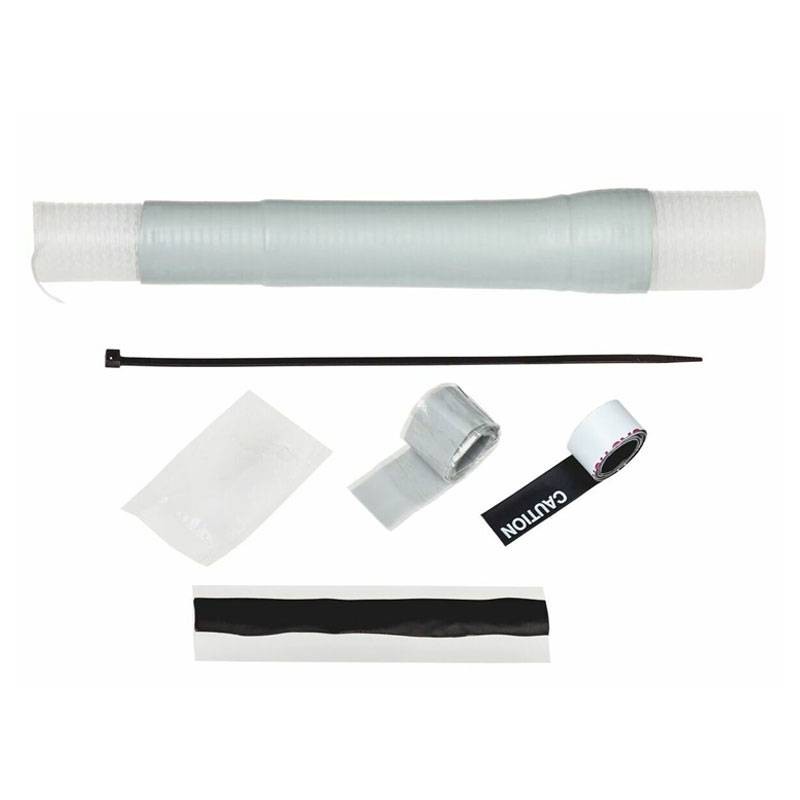

Il 3M QT-II 94-EB 63-1 è un terminale autorestringente progettato per la terminazione sicura e affidabile di cavi unipolari di Media Tensione (MT) fino a 36 kV. Il kit comprende tutti i componenti necessari per completare tre terminazioni di fase in ambienti interni, offrendo una soluzione ideale per cabine di trasformazione, impianti industriali e reti elettriche di distribuzione.
Tecnologia Cold Shrink: zero fiamme, massima sicurezza
La tecnologia a freddo (Cold Shrink) brevettata da 3M consente un'installazione senza l'uso di fiamma o strumenti di riscaldamento, aumentando la sicurezza del lavoro, soprattutto in ambienti a rischio. Gli isolatori in gomma siliconica vengono forniti pre-dilatati su supporto spiralato, che viene semplicemente rimosso durante l'installazione per permettere al terminale di adattarsi perfettamente al cavo.
Isolatore monoblocco con controllo del campo elettrico
Il terminale è realizzato con isolatore monoblocco antitraccia, integrato con sistema di controllo del campo elettrico, che elimina la necessità di accessori aggiuntivi per la gestione delle tensioni ai bordi del terminale. Questo design compatto e ingegnerizzato assicura un'elevata resistenza elettrica e meccanica, riducendo il rischio di scariche parziali e prolungando la durata dell'impianto.
Massima adattabilità e conformità normativa
Grazie alle proprietà elastiche della gomma siliconica, il 3M QT-II 94-EB 63-1 copre un'ampia gamma di sezioni cavo, semplificando la logistica e la gestione del magazzino. Il dispositivo è conforme e supera i requisiti della norma europea CENELEC HD 629.1, a garanzia di qualità, sicurezza e affidabilità.
Specifiche tecniche del kit di Media Tensione
| Caratteristica | Descrizione |
|---|---|
| Applicazione tensione | Media tensione |
| Applicazioni | Terminazione del cavo |
| Calotta preformata multipolare | No |
| Connettore ad aletta/a stelo incluso nel kit | No |
| Diametro esterno isolamento | 21.336 mm, 21.59 mm, 21.844 mm, 22.098 mm, 22.352 mm, 22.606 mm, 22.86 mm, 23.114 mm, 23.368 mm, 23.622 mm, 23.876 mm, 24.13 mm, 24.384 mm, 24.638 mm, 24.892 mm, 25.146 mm, 25.4 mm, 25.654 mm, 25.908 mm, 26.162 mm, 26.416 mm, 26.67 mm, 26.924 mm, 27.178 mm, 27.432 mm, 27.686 mm, 27.94 mm, 28.194 mm, 28.448 mm, 28.702 mm, 28.956 mm, 29.21 mm, 29.464 mm, 29.718 mm, 29.972 mm, 30.226 mm, 30.48 mm, 30.734 mm, 30.988 mm, 31.242 mm, 31.496 mm, 31.75 mm, 32.004 mm, 32.258 mm, 32.512 mm, 32.766 mm, 33.02 mm, 33.274 mm, 33.528 mm, 33.782 mm |
| Intervallo diametro isolamento (cavo) | 21.3 mm - 35 mm |
| Dimensione minima del conduttore | 50 mm² |
| Dimensione massima del conduttore | 150 mm² |
| Interni/Esterni | Interni (18/30 kV) / Esterni (12/20 kV) |
| Marchi | 3M™ |
| Numero di camicie | 6 |
| Numero di conduttori | 1 |
| Riga di tensione | 12/20 kV |
| Schermatura del cavo | Schermatura con cavo |
| Tensione | 12/20 kV, 18/30 kV |
| Tensione nominale | 18/30 kV |
| Tipo di cavo | Cavo non armato, con schermatura in rame, isolamento in materiale polimerico |
| Tipo di prodotto | Restringimento a freddo |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Terminali
