Fischer Universalklemme für Photovoltaikmodule 30-50 mm 00519784
FIS 00519784
8001132028766

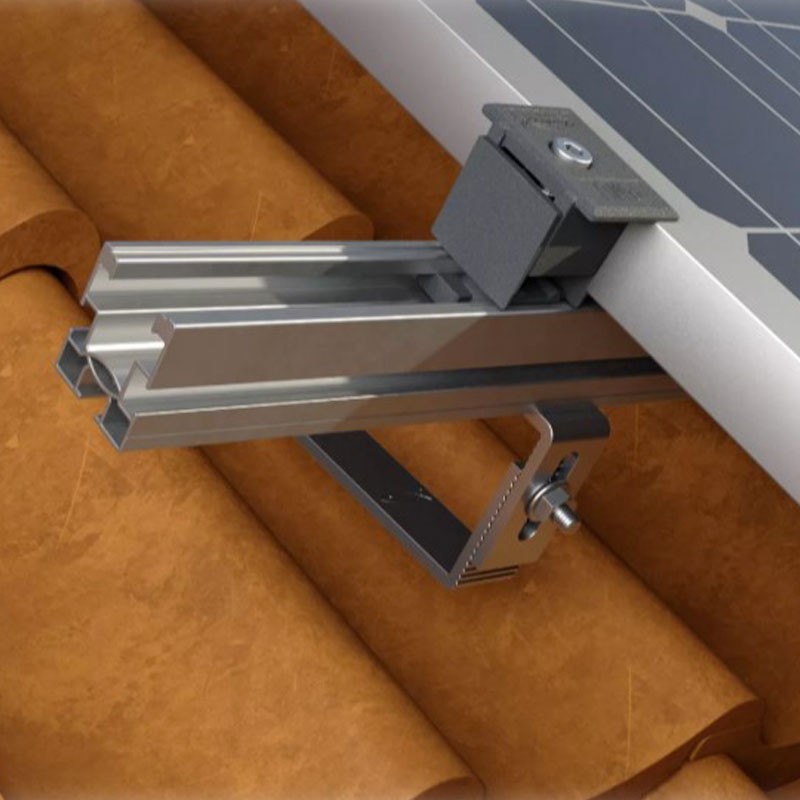

Die Fischer Universal-Endklemme PM U ist die ideale Wahl für die Montage von aluminiumgerahmten Photovoltaik-Modulen. Dank ihrer vormontierten Struktur und der einfachen Montage garantiert sie eine sichere und schnelle Befestigung an Solarprofilen, sowohl in der Mittel- als auch in der Endposition, mit den folgenden Eigenschaften:
-
Kompatibel mit Plattenstärken von 30 bis 50 mm
-
Kann als End- oder Mittelklemme verwendet werden
-
Versenkte Schraube zur Vermeidung von Abschattungen
-
Schnelle Montage mit 45-Grad-Drehung
-
Haltefeder für eine einfache Montage
-
Hergestellt aus Aluminium
3,41 €
Verfügbare Artikel: 8506
: 555
Häufig zusammengekauft
Fischer Klemme für Fotovoltaikanlagen
Die PM U wurde entwickelt, um die Montage von Photovoltaik-Paneelen zu vereinfachen. Sie verfügt über ein Drehsystem, das eine direkte Montage an jedem beliebigen Punkt des Profils ermöglicht. Die interne Feder hält die Klemme während des Anziehens in Position und macht den gesamten Vorgang einfacher, sicherer und schneller.
Keine Abschattung
Die in den Klemmenkörper eingebettete TCEI-Schraube verhindert jegliche Abschattung der Solarmodulzellen und gewährleistet so eine maximale Effizienz des Systems.
Empfohlene Anwendungen
-
Befestigung von Photovoltaikmodulen auf Solarprofilen
-
Geeignet für zivile und industrielle Installationen
-
Kompatibel mit aluminiumgerahmten Modulen (30-50 mm)
Montagemethode
-
Den unteren Teil der Klemme in die obere Nut des Profils einführen
-
Drehen Sie die Klemme um 45 Grad, im Uhrzeigersinn für die Endmontage, gegen den Uhrzeigersinn für die Mittelmontage
-
Positionieren Sie die Klemme richtig, um das Modul zu befestigen.
-
Ziehen Sie die Schraube mit einem Sechskantschlüssel (SW 6 mm) mit einem Drehmoment von 10 Nm an.
Technische Daten Solarprofilklemme
| Werkstoff | Aluminium EN AB 46100 |
| Kompatible Paneldicke | 30-50 mm |
| Einbau | Rotierend, auf Solarprofilen |
| Schrauben-Typ | TCEI mit zylindrischem Kopf und Sechskantansatz |
| Anzugsdrehmoment | 10 Nm |
| Erforderlicher Schraubenschlüssel | SW 6 mm |
