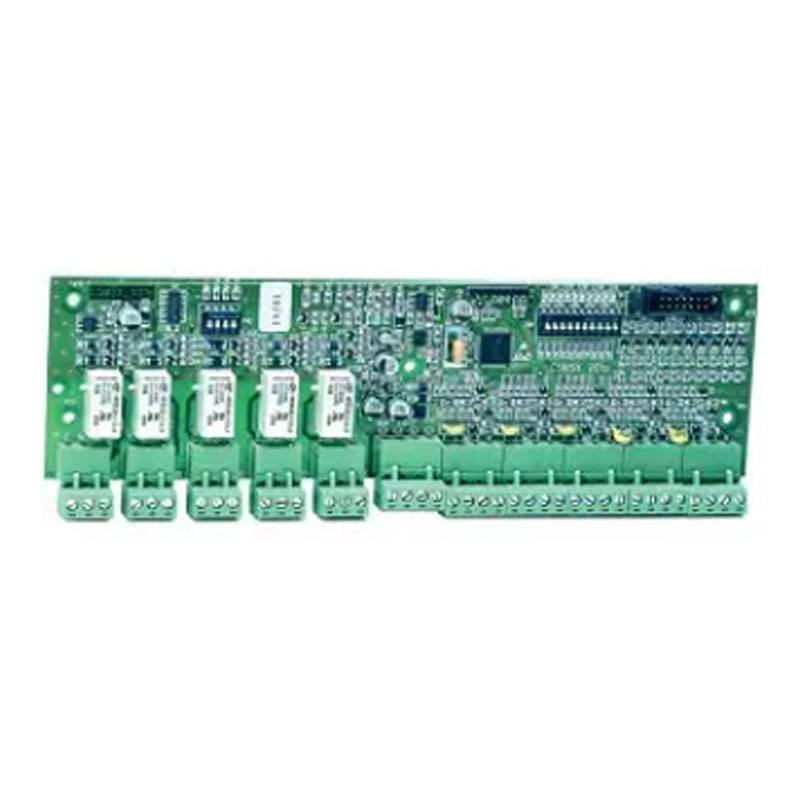

Modulo interfaccia Notifier 5 ingressi 5 uscite MCX-55ME
NOT MCX-55ME
Modulo interfaccia Notifier 5 ingressi 5 uscite, ciascun ingresso può essere collegato su linea sorvegliata a due od a quattro conduttori, ciascuna uscita dispone di un contatto in scambio libero da potenziale.
Compatibile con centrali sia CLIP che Advanced.
319,86 €
Articoli disponibili: 12
: 9
Pagabile anche in 3 rate senza interessi da:
106,62€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
La scheda MCX-55ME può essere utilizzata con tutte le centrali indirizzate NOTIFIER sia con protocollo CLIP (1-99) che con protocollo Advanced (1-159). È composta da 5 moduli d'ingresso e 5 moduli di uscita con relè di uscita a contatti liberi da potenziale. Le dimensioni della scheda la rendono anche compatibile con i rack standard 19 di altezza 6 U.S. Non viene quindi fornito il contenitore, che può essere selezionato a cura dell'installatore tra le numerose misure disponibili in commercio.
Vantaggi:
- Tutti i moduli sulla scheda sono alimentati direttamente dal loop a 2 fili di comunicazione con la centrale
- Per rendere veloce il cablaggio, la manutenzione o la eventuale sostituzione, sui terminali sono previsti morsetti estraibili, suddivisi per funzione
- La scheda è certificata CPR secondo la norma EN.54.18
- Il modulo utilizza 10 indirizzi consecutivi dei 99 disponibili per linea, indirizzi programmabili tramite dip-switch
- Gli ingressi o le uscite non utilizzate possono essere esclusi
- Certificato CPR in conformità alla EN 54-18
- Alimentazione 15-30Vcc
- Corrente a riposo 4mA con led lampeggiante
- Temperatura di funzionamento da 0°C a +50°C
- Umidità relativa sino a 93%
Moduli di ingresso:
- Lingresso di ciascun modulo, adatto per rilevare la chiusura di un contatto normalmente aperto, è previsto sia per un collegamento del tipo a 2 fili, sia per un collegamento ad anello del tipo a 4 fili. Il collegamento dingresso a due fili richiede limpiego di una resistenza di fine linea fornita di serie. Il collegamento esterno ad anello a 4 fili (LOOP) consente di rilevare l'allarme anche se è presente un interruzione nell'anello
Moduli di uscita:
- L'uscita di ciascun modulo a relè è costituita da un contatto libero da potenziale con le seguenti caratteristiche: ? Carico resistivo = 2 A @ 30 Vcc; ? Carico induttivo = 0.6 A @ 30 Vcc
Funzionamento:
- La scheda utilizza 10 indirizzi consecutivi della centrale. A seconda della centrale a cui il modulo è collegato, il valore degli indirizzi ammessi può essere: 01-99 per le centrali a protocollo CLIP oppure 01-159 per quelle con protocollo Advanced. L'indirizzo iniziale della scheda è selezionabile mediante il Dip-Switch SW-2 e corrisponde alle DECINE dell'indirizzo completo sulla Centrale. I singoli moduli interni corrispondono rispettivamente alle UNITÀ (da inizio +0 a +9) Gli indirizzi maggiori di 99 sono validi solo per centrali con protocollo Advanced Nota: Poiché la centrale non interroga l'indirizzo 00, con la selezione dell'indirizzo della prima decina, il primo modulo non è riconosciuto
Esclusione singoli moduli:
- Lesclusione di un singolo modulo si ottiene posizionando su OFF il relativo dip-switch SW1, ciò consente di utilizzare lindirizzo del modulo ESCLUSO per altri dispositivi. (solo in modalità CLIP)
Collegamento alla centrale:
- La linea a 2 fili proveniente dalla centrale deve essere collegata alla morsettiera LOOP a 4 morsetti. Per facilitare il rilancio verso altri dispositivi, i morsetti 1-2 e 3-4 sono collegati tra loro
Caratteristiche:
- Dimensioni: La scheda ha dimensioni adatte ad un rack 19 standard di altezza 6 U.S. 233 mm x 70 mm, morsettiera inclusa
- Interasse fori di fissaggio: 218 mm x 37.5 mm
- Temperatura di funzionamento: 0/49 °C
- Umidità relativa: 0 ? 93 % (senza condensa)
- Alimentazione: direttamente dalla linea indirizzata dalla Centrale
Non ci sono recensioni
Scheda tecnica
- Tipologia: Moduli Indicizzati
